T16型抱箍式管道固定支撑构件

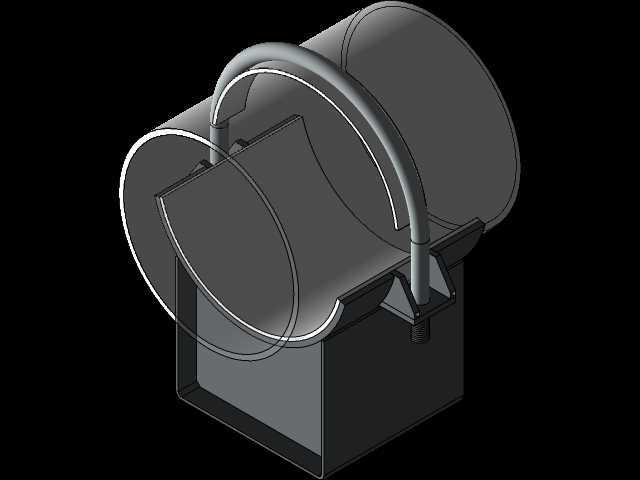

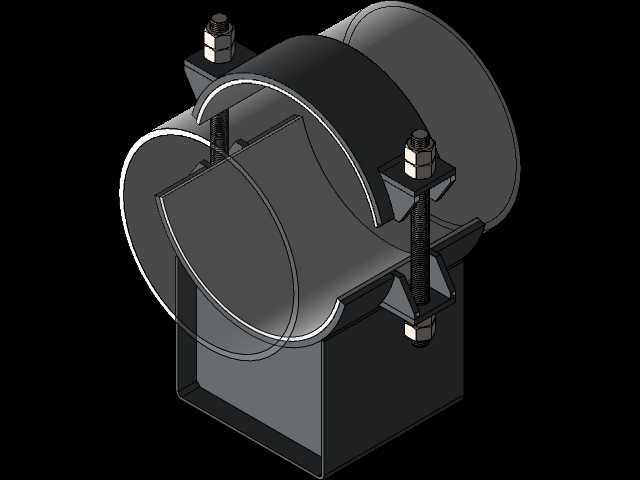

　　在民用建筑给排水、工业流体输送管线、暖通空调循环水系统以及厂区工艺管道布设场景中，管道的径向固定与轴向限位是管线布设环节不可忽视的结构细节，T16型管道支撑构件正是针对中等口径金属或硬质非金属管道的固定需求开发的支撑结构。该构件采用分体式抱箍加底部方座的组合结构，上半部分为两片对称的弧形抱箍片，抱箍内侧预留了缓冲衬垫的安装空间，实际安装时可根据管道材质选配橡胶或聚四氟乙烯衬垫，一方面避免抱箍与管道外壁硬接触造成管壁防腐层破损，另一方面可吸收管道运行过程中因介质温度变化产生的微量伸缩位移，减少应力集中对管线焊缝的拉扯。抱箍片与底部方座之间采用折弯翻边的咬合结构，配合贯穿上下的锁紧螺栓实现抱紧力的均匀传递，螺栓两端采用双螺母防松设计，

　　即便在存在设备振动的泵房、压缩机站房等场景下，也能长期保持抱紧力不衰减，避免管道出现移位、下坠问题。底部的方型支撑座采用箱型折弯结构，相比传统的角钢焊接支座，箱型结构的抗扭刚度更高，与安装基础接触的底面为整面接触，安装时可通过焊接或膨胀螺栓固定在土建梁、钢结构支架或者设备基座上，不需要额外加设垫板就能保证支撑面的受力均匀。设计过程中，弧形抱箍的曲率半径严格匹配对应规格管道的外径公差范围，抱箍两端的螺栓孔位采用长圆孔设计，可适配一定范围内的管径公差，降低现场安装时的对位难度；支撑座的高度经过标准化核算，既保证管道与安装基础之间留有足够的保温层安装空间，也能避免管道运行过程中因挠度变形与基础发生摩擦。从安装边界来看，

　　该支撑构件的横向占用空间仅比管道外径大出两个抱箍耳板的宽度，在管线排布密集的管廊、管井场景中，可有效减少相邻管道之间的安装间距要求，提升空间利用率；支撑座底部的安装孔位采用标准化间距设计，可直接适配市面上通用的成品管廊支架安装孔距，不需要现场重新打孔适配。不同于传统焊接式管道支架，该构件全部采用钣金折弯加螺栓装配的结构形式，所有部件均可在工厂预制完成，现场不需要动火焊接作业，既降低了施工现场的安全风险，也能大幅提升管线安装的施工效率，尤其适合对动火作业有严格管控的化工厂区、地下管廊以及装修完成的建筑内部管线改造场景。在实际选型过程中，可根据管道的运行重量、介质温度以及环境振动等级选配对应厚度的板材加工抱箍与支撑座，保证支撑强度满足管线全生命周期的荷载要求，避免长期运行出现支架变形、管道下沉的问题。
