立式工业过滤罐体结构三维设计

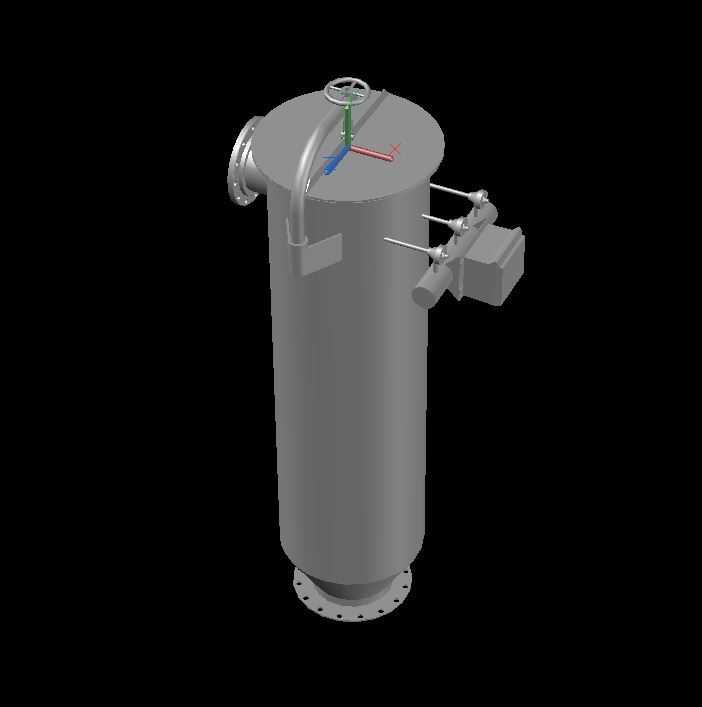

　　这款立式过滤设备的三维结构设计，主要面向化工、市政供水、循环水处理、轻工制程等需要流体介质杂质分离的场景，可直接串联在工艺管线中，拦截流体携带的固体颗粒、絮状杂质，保护后端的泵、阀门、换热设备等精密部件免受磨损与堵塞。从结构布局来看，整体采用立式圆柱承压罐体设计，底部设置带螺栓孔的法兰安装基座，安装时可直接通过螺栓固定在设备平台或混凝土基础上，基座法兰的螺栓孔均布设计适配通用管道安装标准，安装边界预留足够的螺栓操作空间，无需额外定制异形安装座。罐体顶部设置手轮式快开结构，搭配旁通弯管与压差检测接口，侧面预留侧装式自控执行机构的安装位，可根据实际工况选配手动排污或自动压差控制排污功能，无需额外在罐体上开孔改造。

　　设计过程中优先考虑承压罐体的受力合理性，筒体采用等径直筒结构，上下封头采用标准椭圆封头形式，降低承压状态下的应力集中风险；进出口管道采用侧进侧出的布局，适配常规水平工艺管线的走向，减少管线安装时的弯头用量，降低管路沿程阻力损失。顶部的手轮机构用于开盖检修时的锁紧与松开，无需大型吊装设备即可完成开盖操作，方便后期更换内部滤篮、滤袋等过滤元件；侧面伸出的执行机构安装位，可适配电动、气动排污阀的安装，满足自动化产线的无人值守运行需求。建模过程中严格按照通用压力容器的外形尺寸规范设定比例，罐体的长径比控制在合理区间，既保证足够的过滤容积、延长滤元的更换周期，又避免过高的罐体带来的安装空间受限问题；所有外接法兰的尺寸、

　　密封面形式均参考通用管道标准设计，可直接对接同公称通径的工业管道。需要注意的是，该模型仅呈现外部整体结构，未包含内部滤元、支撑网、密封件等细部组件，在进行具体项目设计时，可根据实际处理的介质特性、过滤精度要求、工作压力温度参数，补充内部组件的详细结构，同时校核罐体壁厚、法兰强度是否满足对应工况的承压要求。
