工业污水处理用长方形沉淀池结构设计

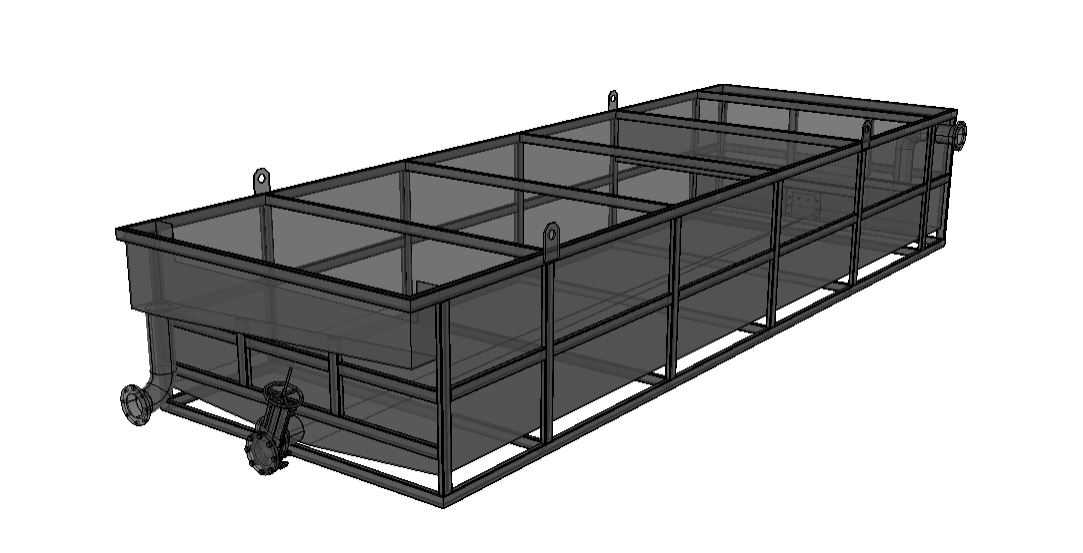

　　这款长方形槽体结构的污水沉淀池，主要适配中小型工业生产车间的生产废水预处理环节，常见于机加工车间切削液废液处理、食品加工厂原料清洗废水初沉、小型涂装线电泳漆废水预处理等场景，作为污水处理流程前端的固液分离单元，依靠重力沉降作用去除废水中密度大于水的悬浮颗粒物，降低后续生化处理单元、过滤单元的处理负荷，减少后续设备的堵塞、磨损风险。从结构设计来看，整体采用外框架加内衬槽体的组合形式，外部采用型钢焊接成整体框架，沿槽体长度方向均匀设置横向加强肋，高度方向设置两层横向支撑，既可以抵消槽内满水状态下的侧向水压力，避免槽壁出现鼓胀变形，也为槽体的吊装、固定提供受力点，顶部均匀分布的吊耳结构适配车间常规起重设备的吊装作业，可直接整体吊装就位，

　　减少现场焊接拼装的工作量。槽体底部设计为单侧倾斜的锥底结构，倾斜角度设置为5度，既可以保证沉降下来的污泥依靠重力自动滑向底部排污端，也不会因为锥度过大造成整体高度过高，浪费安装空间，排污端设置的法兰接口可直接对接排污管路或者污泥泵，定期将沉积的污泥排出池体，不需要额外设置池内刮泥机构，降低了设备的维护成本和故障概率。槽体端部设置的进水接口采用侧进式设计，进水端设置简易挡板结构，避免进水水流直接冲击池底造成已经沉降的污泥泛起，影响沉淀效果，出水端采用溢流堰结构，保证经过沉淀的上清液均匀流出，避免短流现象出现。从安装边界来看，整体为长方形卧式结构，长度方向尺寸远大于宽度和高度，适合沿车间墙体或者处理线侧边布置，不需要深挖基坑，

　　可直接放置在硬化的水平地面上，框架底部预留的支脚高度可适配常规的地面找平施工，不需要额外做复杂的设备基础，整体外形规整，外部框架可作为检修走道的支撑结构，方便运维人员定期检查池内沉降情况、清理池壁附着的污垢。设计过程中充分考虑了不同使用场景的适配性，槽体壁厚根据常规工业废水的腐蚀特性预留了腐蚀余量，框架型钢的选型经过满水载荷校核，可承受满载状态下的整体重量，吊装点的位置经过重心计算，保证吊装过程中槽体保持水平，不会出现倾斜侧翻的风险，整体结构没有复杂的运动部件，运行过程中不需要额外的动力输入，仅依靠重力即可完成沉淀作业，运行成本极低，适合作为各类小型污水处理系统的前端预处理单元使用。
