多安装位钣金角支架结构设计

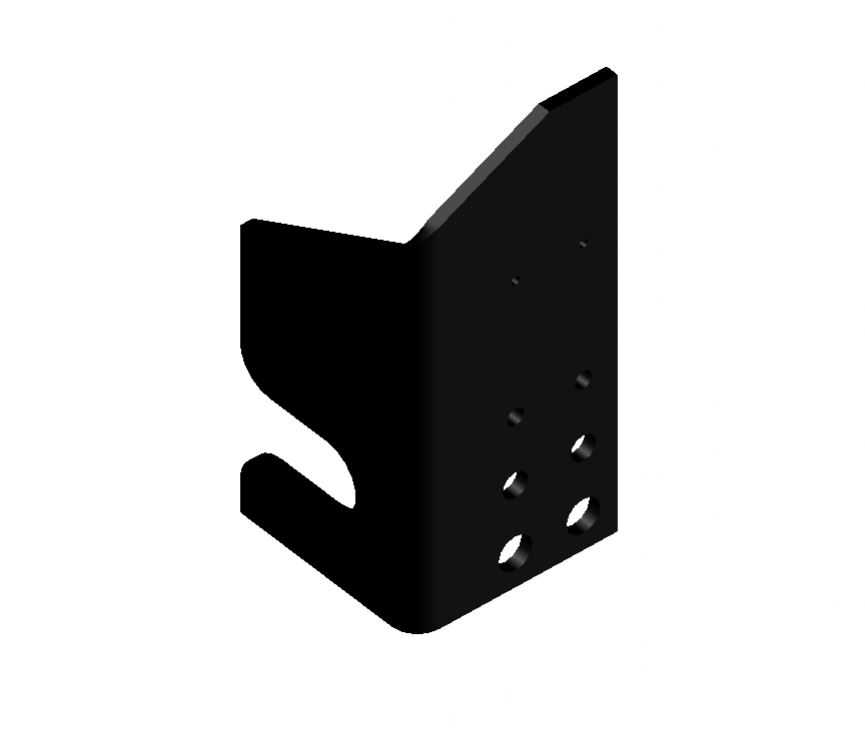

　　这款钣金角支架采用等厚板材经折弯成型工艺加工，整体呈L型直角结构，主要用于两个垂直安装面之间的刚性连接与载荷支撑，在自动化设备机架组装、工业柜体拼装、生产线护罩固定、小型设备机脚连接等场景中应用广泛。从结构设计来看，支架的两个垂直安装面均预留了多组不同规格的安装孔位，其中包含圆形通孔与长条形调节孔，圆形通孔用于标准紧固件的精准定位安装，长条形调节孔则可适配安装过程中的位置公差补偿，降低现场装配时的对位难度，即使安装基面存在少量加工误差，也能通过调节孔完成紧固件的锁紧固定，避免强行装配带来的结构内应力。支架的折弯处做了圆弧过渡处理，既可以避免折弯加工时板材出现开裂缺陷，也能消除直角锐边带来的安装安全隐患，同时提升折弯位置的结构强度，

　　减少长期受载后折弯处出现疲劳变形的概率。其中一个安装面的端部设计了开口式卡槽结构，该结构可实现快速卡装定位，在设备维护拆卸时无需完全拆除所有紧固件，即可将对应构件沿卡槽方向滑出，大幅缩短拆装维护的时间。在安装边界方面，支架的两个垂直安装面的有效贴合宽度经过匹配设计，可适配常用规格的工业铝型材、方钢管材的安装面尺寸，不会出现安装面超出型材边界导致的贴合不严问题，所有安装孔的孔边距均符合钣金加工的工艺要求，既保证了紧固件安装时的扳手操作空间，也避免孔位距离边缘过近导致板材受力后出现撕裂情况。从受力特性来看，该支架的板材厚度选型可满足常规静态载荷下的支撑需求，垂直方向的载荷可通过折弯结构直接传递到两个安装基面，不会出现局部应力集中的情况，

　　表面采用黑色氧化处理，具备基础的防锈能力，可适配多数工业车间的常规使用环境，无需额外做表面防护处理即可直接投入装配使用。在实际选型应用中，可根据实际承载需求匹配对应长度的紧固件，安装时需保证两个安装基面与支架表面完全贴合后再逐步锁紧紧固件，避免单侧锁紧导致支架出现翘曲变形，影响连接刚性。
