直螺栓管接平面安装电气端子结构

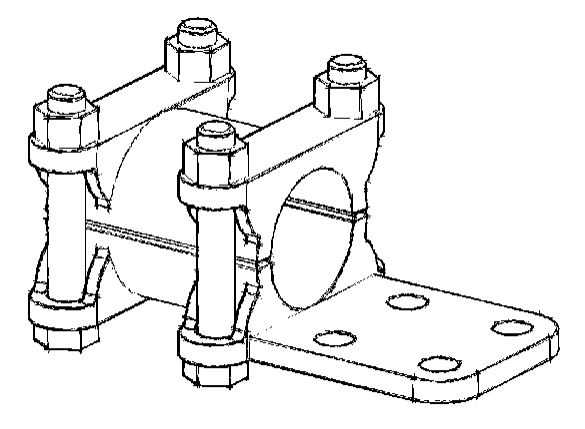

　　这类直螺栓式管对平面安装端子，常应用在工业控制柜内部线束排布、户外电力设备接线端、流体管路配套的电气信号转接场景中，核心作用是实现圆管状导线或穿管线缆与平面安装基面的刚性固定，同时完成导电回路的可靠接续，避免线缆受外力拉扯时接线端松脱、接触电阻增大引发的发热故障。从结构设计逻辑来看，整体采用上下对开的夹座结构，通过四根对称布置的六角螺栓实现夹座的锁紧，夹座内孔与待固定的圆管外径匹配，锁紧时螺栓预紧力均匀作用在夹座分型面，不会出现单侧受力导致的管体压伤或夹持偏心问题。下部延伸出的平面安装板带有四个对称分布的安装孔，安装孔位间距按照通用电气安装基面的标准孔距设计，可直接通过螺栓固定在柜体安装梁、设备基座平面上，不需要额外加工转接板，

　　能减少现场安装的适配工作量。设计时需要重点关注夹座内孔的公差范围，既要保证穿管时的装配间隙合理，又要在螺栓锁紧后提供足够的抱紧力，按照常规工程经验，该结构适配的管体外径范围覆盖常用的穿线钢管、绝缘护套管规格，螺栓选用8.8级高强度六角螺栓，预紧力矩控制在合理区间时，可承受不低于500N的轴向拉拔力，满足工业场景下的线缆固定强度要求。安装边界方面，夹座上部螺栓的伸出长度需要预留足够的扳手操作空间，安装板的厚度根据承载需求设定，保证固定后整体结构的抗振性能，在设备运行产生持续振动的工况下，可在夹座与管体的接触面增加防滑齿纹或导电垫片，进一步提升连接可靠性。夹座的分型面采用平直分型设计，加工时可直接通过铣削成型，不需要复杂的成型工艺，

　　量产时的加工成本可控，同时平直分型面的贴合精度更容易保证，锁紧后不会出现缝隙导致的夹持力不足问题。下部安装板与夹座采用一体化结构设计，避免了分体式连接带来的装配误差，整体结构的刚性更好，在长期受载的情况下不会出现连接部位变形。在实际选型应用中，需要根据待固定管体的外径、安装基面的固定孔位、回路的载流量要求匹配对应规格的端子，当用于大电流回路接续时，夹座本体需要采用导电性能优异的铜合金材质并做表面镀锡处理，降低接触电阻；如果仅作为穿管固定使用，可采用高强度铝合金或碳钢镀锌材质，在保证结构强度的同时降低材料成本。
