篮式筒体结构多接口管道过滤装置

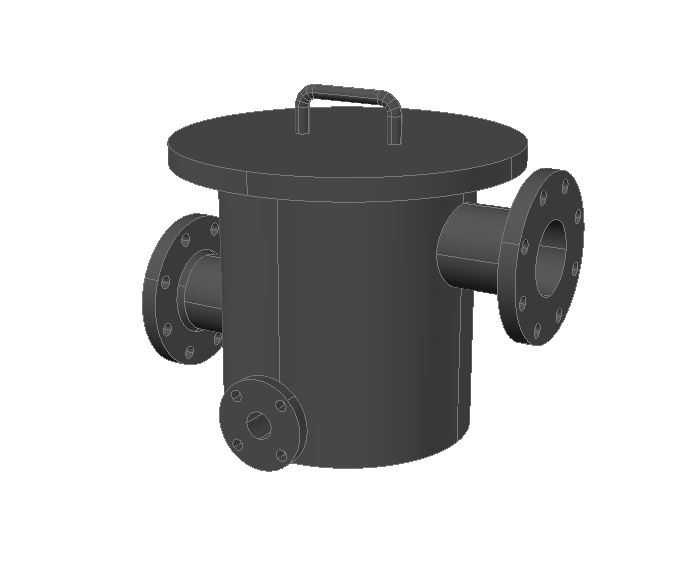

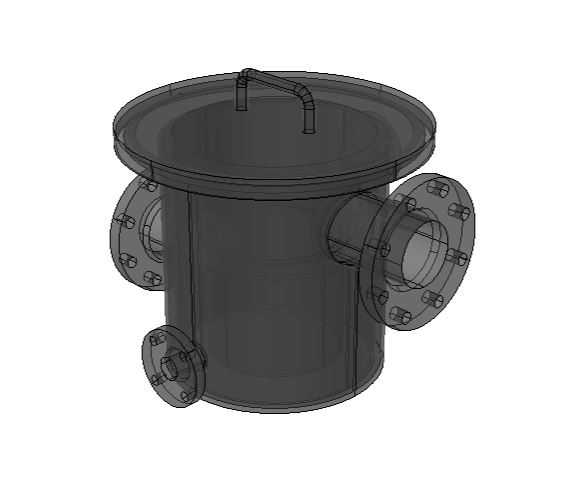

　　该过滤装置主要应用于工业流体输送管路的杂质截留场景，常见于循环水系统、液压润滑管路、轻工物料输送管线中，可在不中断管路主流体输送的前提下完成滤篮的清理作业，适配多种工业流体介质的前置过滤需求。设备采用立式筒体承压结构，顶部设置快开式平盖结构，盖体配置提手结构，无需大型辅助工具即可完成开盖操作，方便运维人员快速取出内部滤篮清理截留的杂质，大幅降低管路运维的停机时长。筒体侧面设置三个法兰接口，其中两个大口径法兰为管路主流体的进出接口，采用侧进侧出的流道布局，流体进入筒体后经内部滤篮外侧穿过滤孔进入滤篮中心腔，再从出口法兰流出，杂质被截留在滤篮与筒体内壁的环形空间内，避免杂质直接冲击滤篮造成滤材破损；筒体下部的小口径法兰为排污接口，

　　日常运维时可打开排污阀排出筒体内沉积的细小杂质，无需每次开盖清理。设计阶段优先考虑承压稳定性，筒体采用等径直筒结构，上下端与法兰、盖体的连接位置做圆弧过渡处理，避免应力集中造成的焊缝开裂风险，所有法兰接口的螺栓孔位均采用标准化工法兰的孔距参数，可直接与同公称通径的工业管路对接，无需额外制作转接法兰。安装时需预留顶部开盖的操作空间，盖体上方至少预留大于筒体直径的垂直操作距离，方便滤篮垂直取出清理；筒体侧面的法兰接口需与管路保持同轴度偏差不超过1.5mm，避免管路附加应力作用在筒体法兰上造成密封面泄漏。设备内部滤篮的支撑结构设置在筒体下部的台阶位置，滤篮与支撑面之间配置密封胶圈，避免未经过滤的流体从缝隙短路流到出口侧，影响过滤精度；

　　盖体与筒体上法兰的密封采用耐介质腐蚀的垫片，根据输送介质的不同可更换橡胶、石棉或金属缠绕垫片，适配不同温度、腐蚀特性的流体工况。流道设计时特意将进口位置设置在滤篮的中上部，避免流体直接冲击滤篮底部造成滤材变形，同时让进入筒体的流体形成缓流状态，大颗粒杂质在重力作用下自然沉降到筒体底部的排污腔，减少滤篮的过滤负荷，延长滤篮的冲洗周期。
