EE-13型立式直插电源变压器三维结构

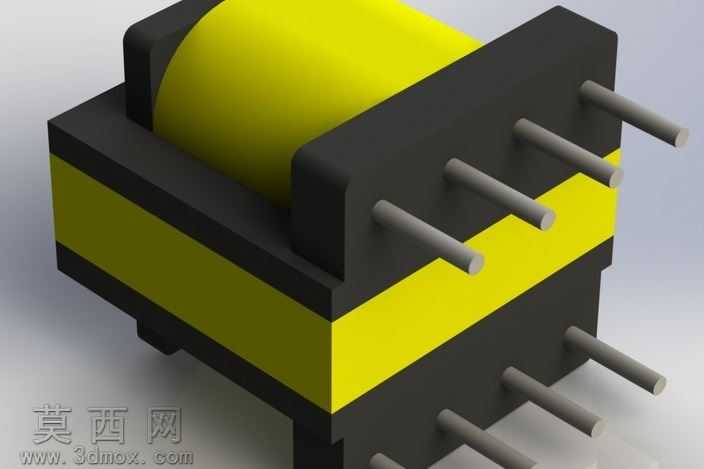

本作品为EE-13规格立式直插电源变压器的三维建模成果，建模过程严格遵循EE型磁芯电源变压器的通用尺寸规范，还原了该类器件的真实装配结构。建模阶段首先搭建磁芯部分的基础轮廓，采用对称建模方式完成E型磁芯的对合结构，精准还原磁芯中柱与侧柱的尺寸比例，预留出绕组的缠绕空间，磁芯的边角做了符合工业生产实际的微小倒角处理，避免尖锐直角的失真表现。绕组部分按照分层结构建模，内层为初级绕组、外层为次级绕组，外部包裹黄色绝缘胶带层，建模时还原了绝缘胶带缠绕后的层叠质感，胶带边缘的贴合弧度做了精细化调整，避免生硬的直角转折，还原实际生产中绝缘包覆的真实形态。引脚部分采用直插式设计，上下两排各四根引脚，建模时精准控制引脚的伸出长度、直径以及引脚间距，还原直插器件适配PCB板焊接的标准尺寸，引脚与骨架的连接部分做了嵌合结构的还原，体现骨架对引脚的固定作用。骨架部分作为承载磁芯与绕组的结构件，建模时还原了骨架的挡边结构、引脚固定槽结构，确保各部件的装配关系准确，磁芯与骨架的配合间隙、绕组与骨架的贴合度都符合实际产品的装配逻辑。材质渲染阶段，磁芯部分采用哑光深灰黑色材质，还原铁氧体磁芯的磨砂质感，调整材质的粗糙度参数避免出现过度反光的塑料感；绝缘胶带部分采用明黄色半哑光材质，还原玛拉胶带的轻微反光质感，添加细微的表面纹理模拟胶带缠绕后的细微褶皱；引脚部分采用金属银灰色材质，还原镀锡铜引脚的金属光泽，调整材质的反射参数体现金属的质感同时避免镜面反射的失真。整体建模采用参数化设计思路，各部分尺寸可根据实际参数需求调整，装配结构完全符合EE-13变压器的生产工艺要求，可用于电子电路教学演示、PCB布局适配参考、产品宣传渲染等场景，模型结构完整无破面，各部件独立可拆分，能够清晰展示该类变压器的内部构造与外部形态。
