气缸用方形带凸台连接法兰三维设计

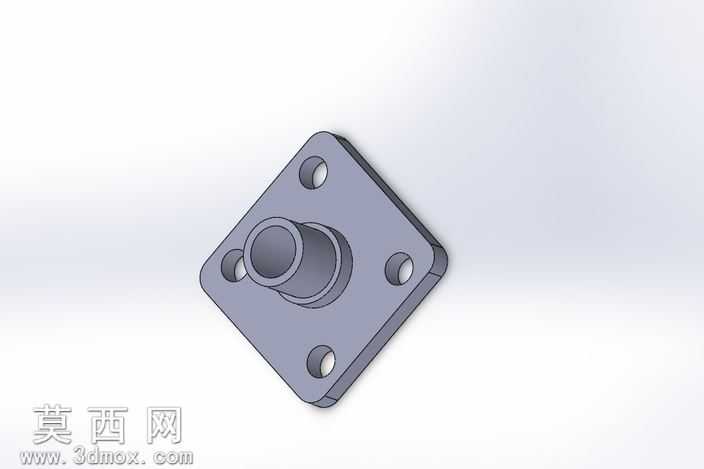

本作品为气缸配套使用的方形法兰连接件，采用三维参数化建模方式完成整体结构设计，建模过程中首先以基准面为依托绘制方形法兰的主体轮廓草图，通过拉伸凸台命令生成法兰的方形底座基体，底座四个角位置均匀分布四个贯通安装孔，建模时采用草图阵列的方式保证四个孔的位置度公差符合气动元件的装配要求，孔的直径与安装螺栓的公称尺寸做适配设计，预留合理的装配间隙避免安装卡滞。在方形底座的中心位置，通过同轴心基准定位绘制凸台结构的草图，采用双向拉伸的方式生成中心带贯通孔的圆柱形凸台，凸台的外圆尺寸与气缸的对接端口做过盈配合适配，中心贯通孔用于气缸活塞杆的穿行，孔壁的粗糙度在建模阶段做了工艺性预留，避免后续加工时出现壁厚不足的问题。整体模型的边角位置均做了圆角过渡处理，既消除了锐边的安全隐患，也符合五金零件的加工工艺要求，避免热处理过程中出现应力集中开裂的问题。材质方面预设为常用的45号结构钢，渲染时赋予了哑光金属质感的材质效果，清晰展现法兰的结构层次与各部位的尺寸比例，凸台与底座的连接位置做了加强结构的细节处理，保证法兰在承受气缸轴向推力时具备足够的结构强度，不会出现连接部位断裂的问题。设计过程中充分考虑了法兰的实际使用场景，针对气缸往复运动带来的振动载荷，对安装孔的周边做了局部加厚处理，提升长期使用的结构稳定性，整体模型的所有特征均保留参数化关联，可根据不同规格的气缸尺寸快速调整法兰的安装孔距、凸台直径、整体厚度等参数，无需重新绘制基础草图即可完成同系列不同规格法兰的快速变型设计，大幅提升同类零件的设计效率。
