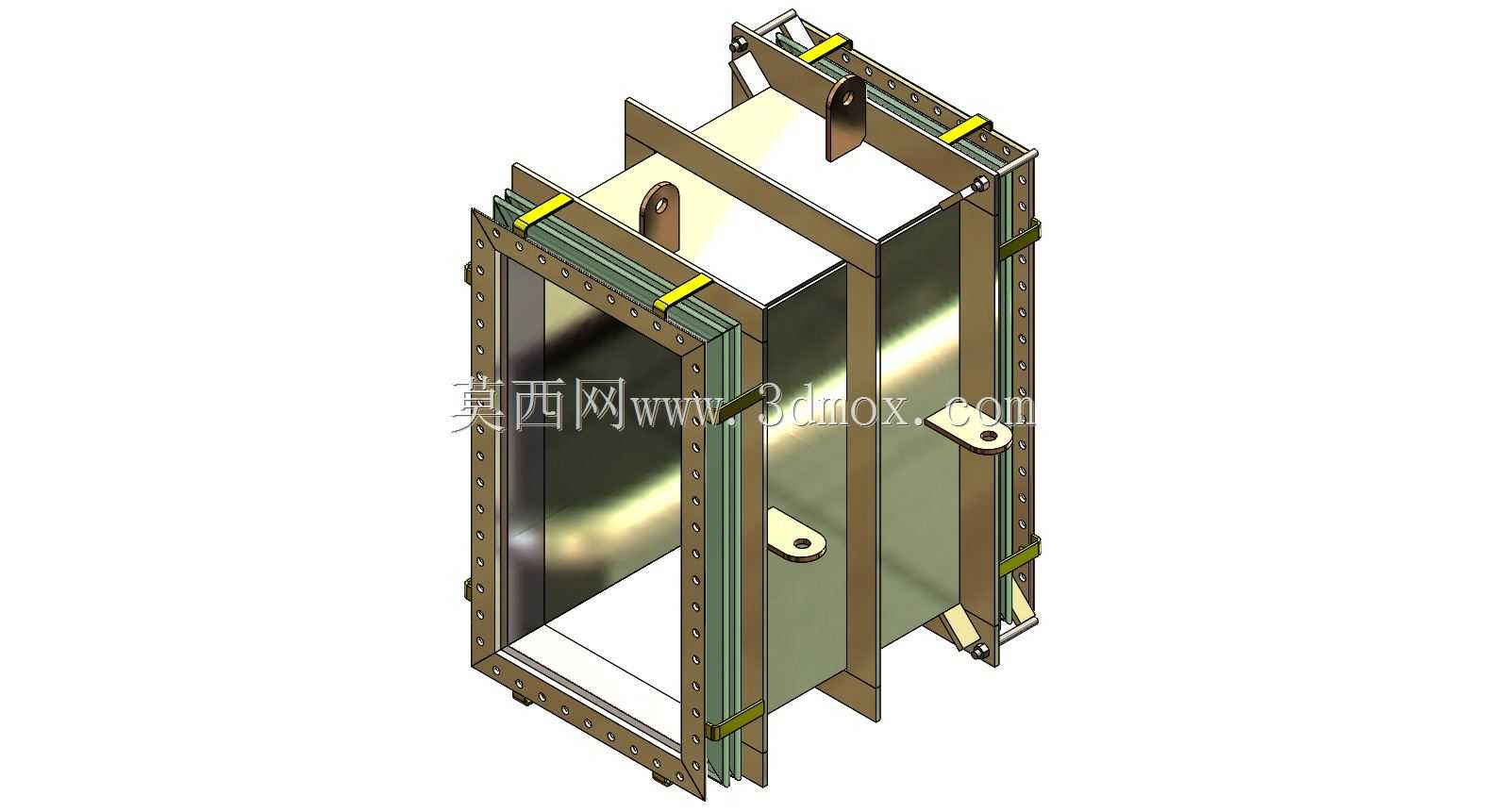

32×60矩形法兰带拉杆伸缩接头结构

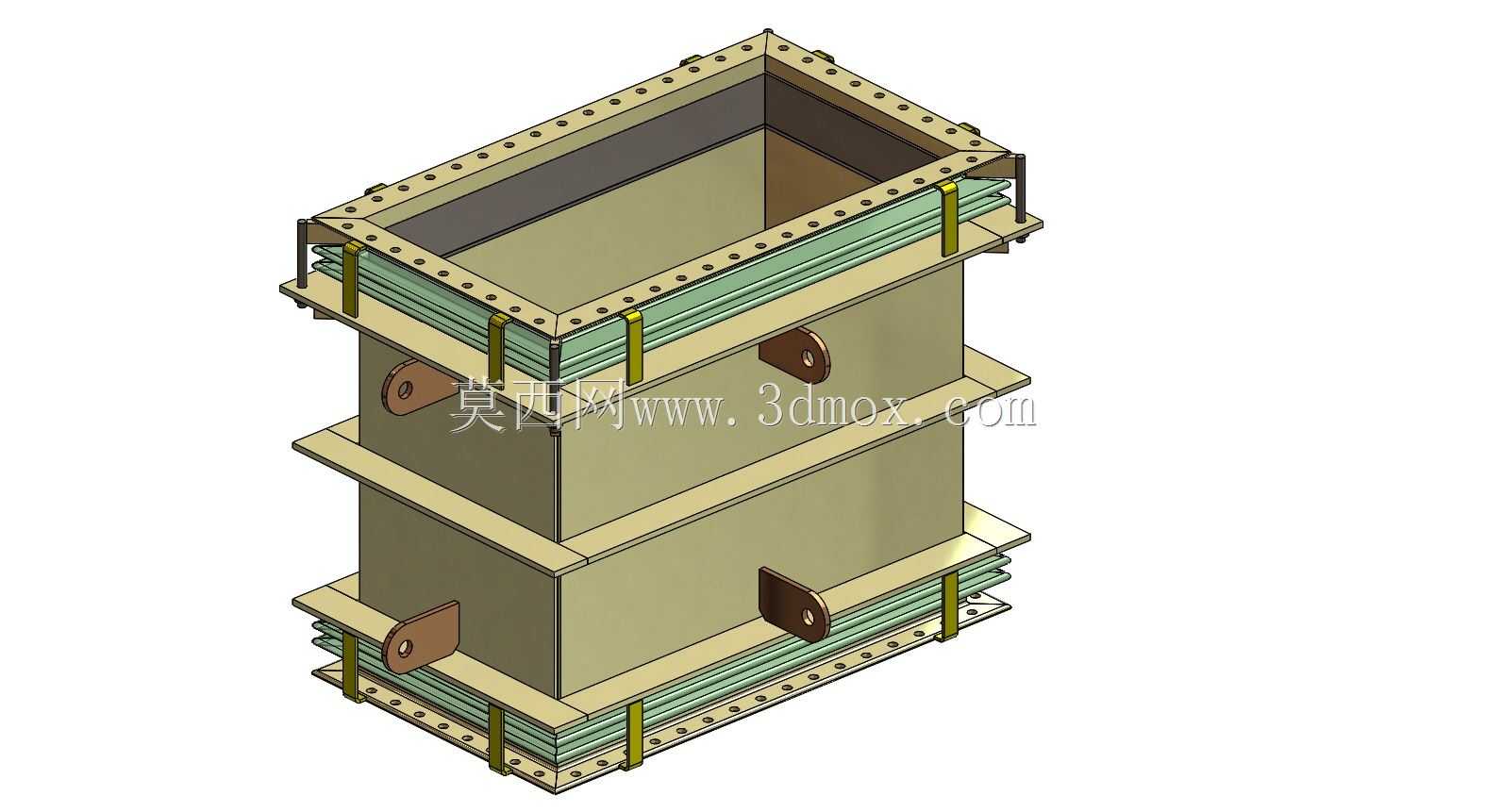

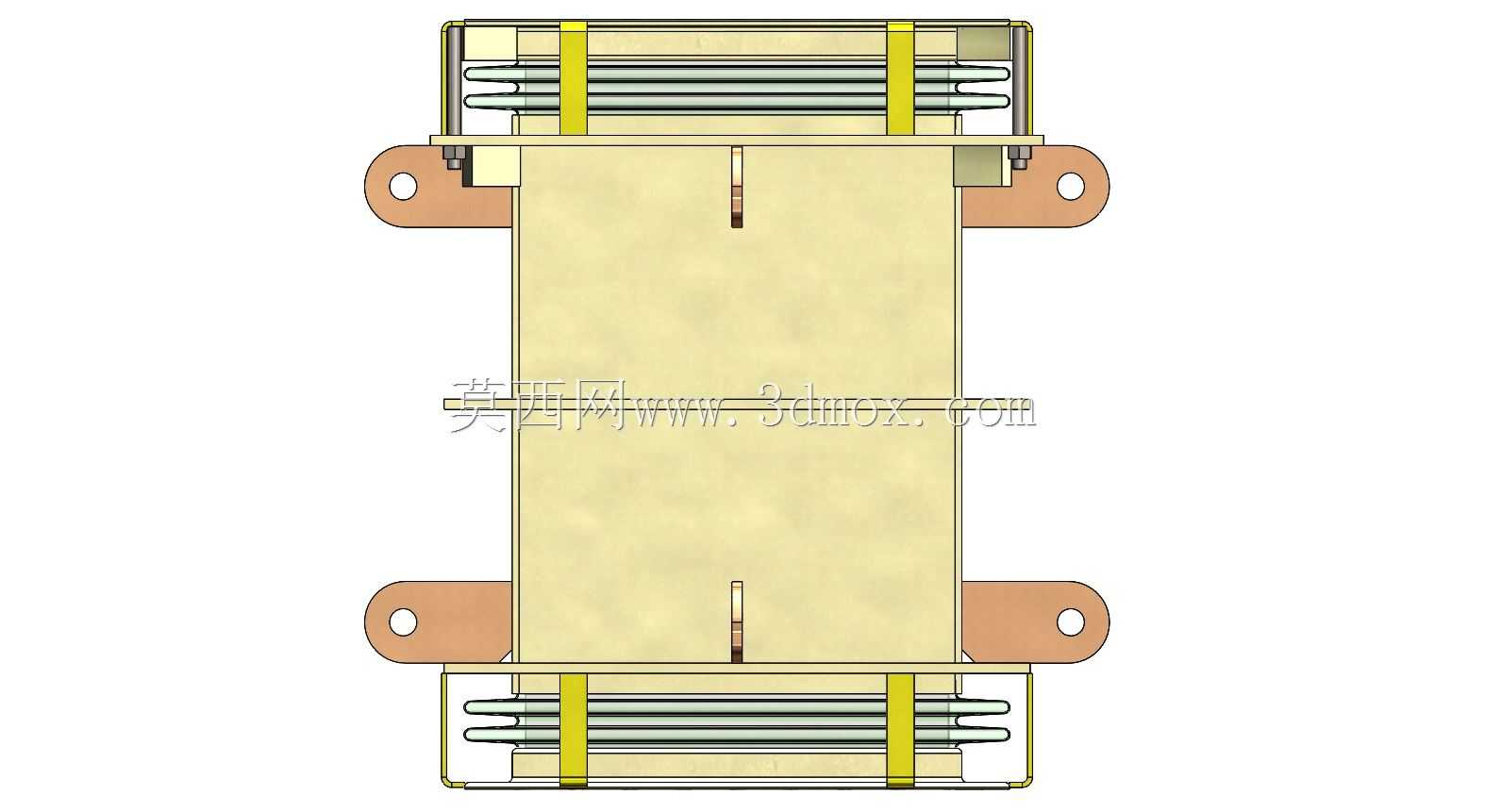

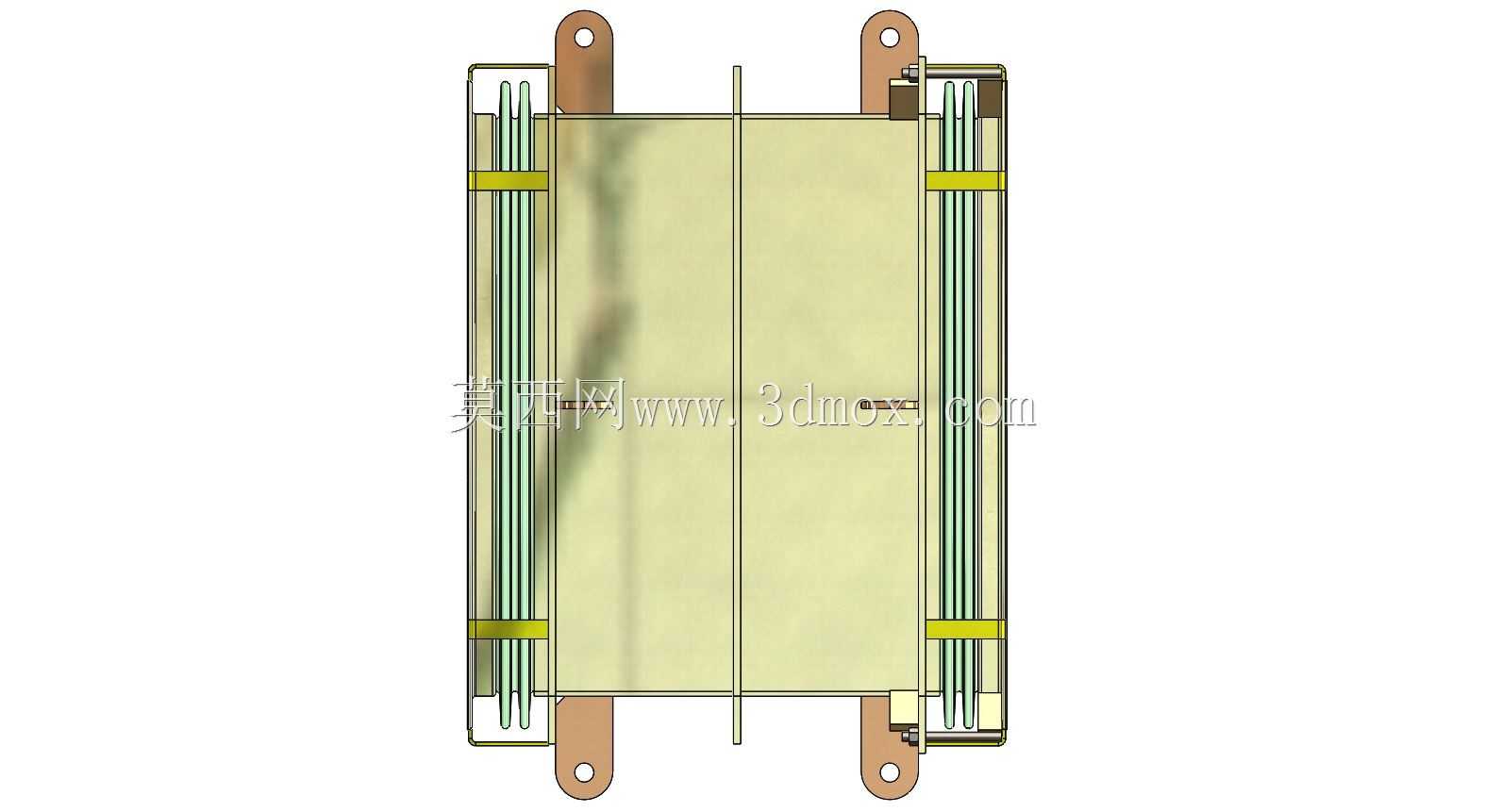

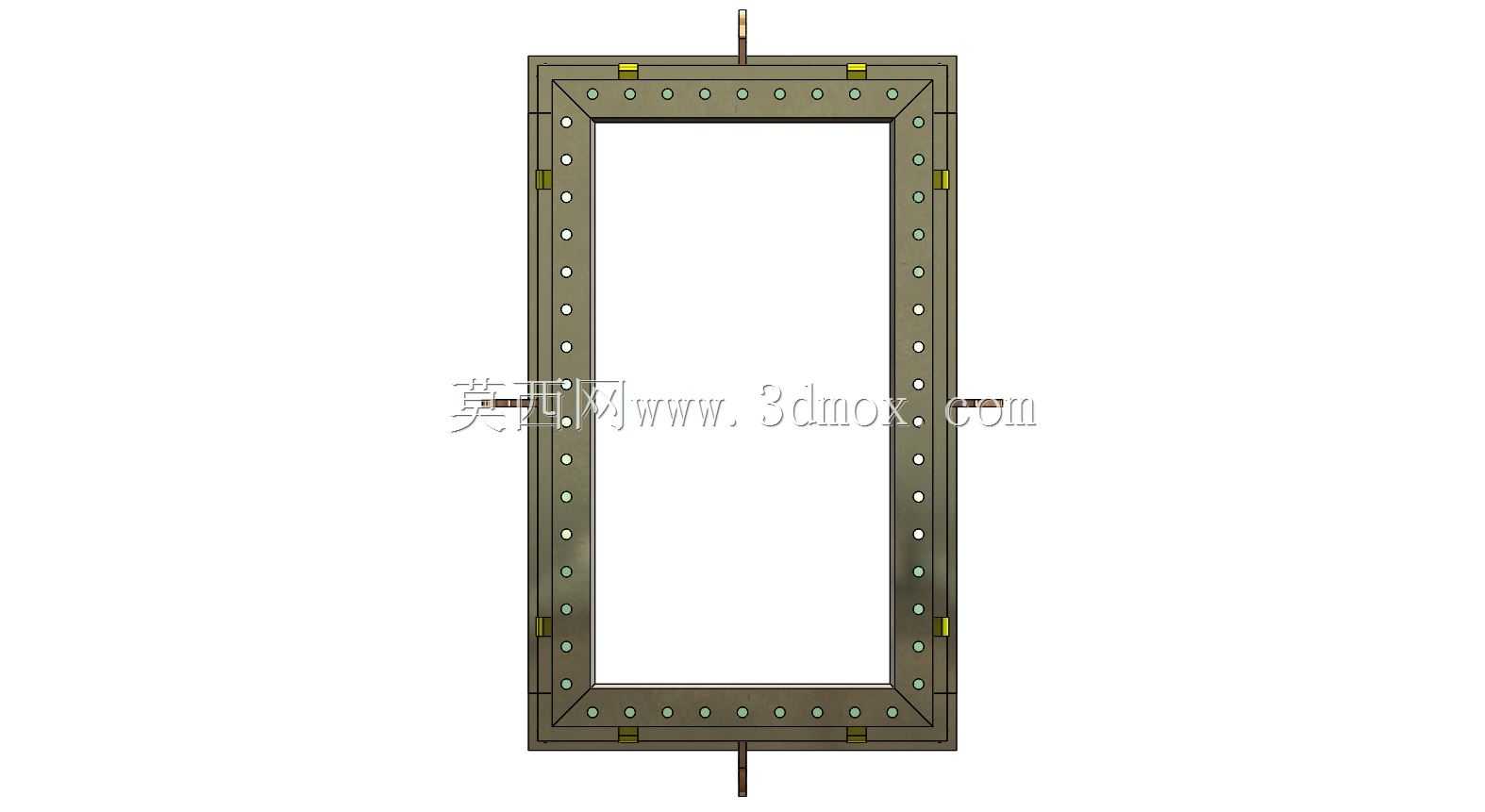

　　在通风空调、工业除尘、废气输送等矩形风管管路系统中，管路受介质温度变化、设备运行振动、建筑结构沉降等因素影响，会产生轴向、径向的位移与附加应力，若没有对应的补偿构件，很容易出现法兰密封面撕裂、风管壁板变形、连接螺栓断裂等故障，这类带拉杆的矩形法兰伸缩接头，就是针对矩形断面管路设计的位移补偿构件。该构件两端采用标准矩形法兰结构，法兰边预留均匀分布的螺栓孔位，可直接与同规格的风管法兰、设备接口法兰通过螺栓紧固连接，安装时无需额外制作转接段，能直接适配现有矩形管路的安装接口，32英寸×60英寸的断面尺寸，对应大流量通风管路的常用规格，可覆盖多数工业车间主排风、除尘系统主管道的通径需求。构件中间段采用可轴向滑移的套接结构，

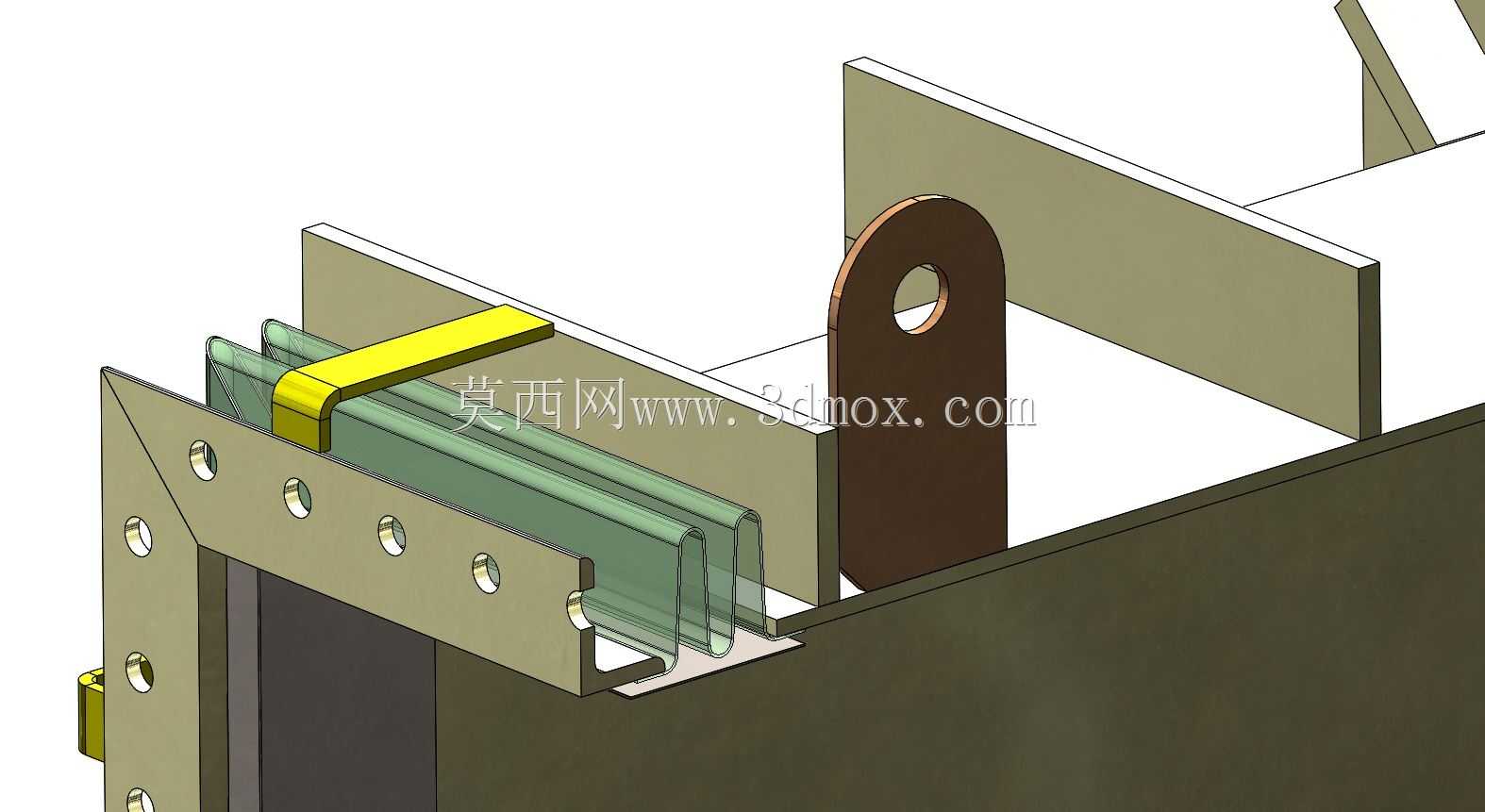

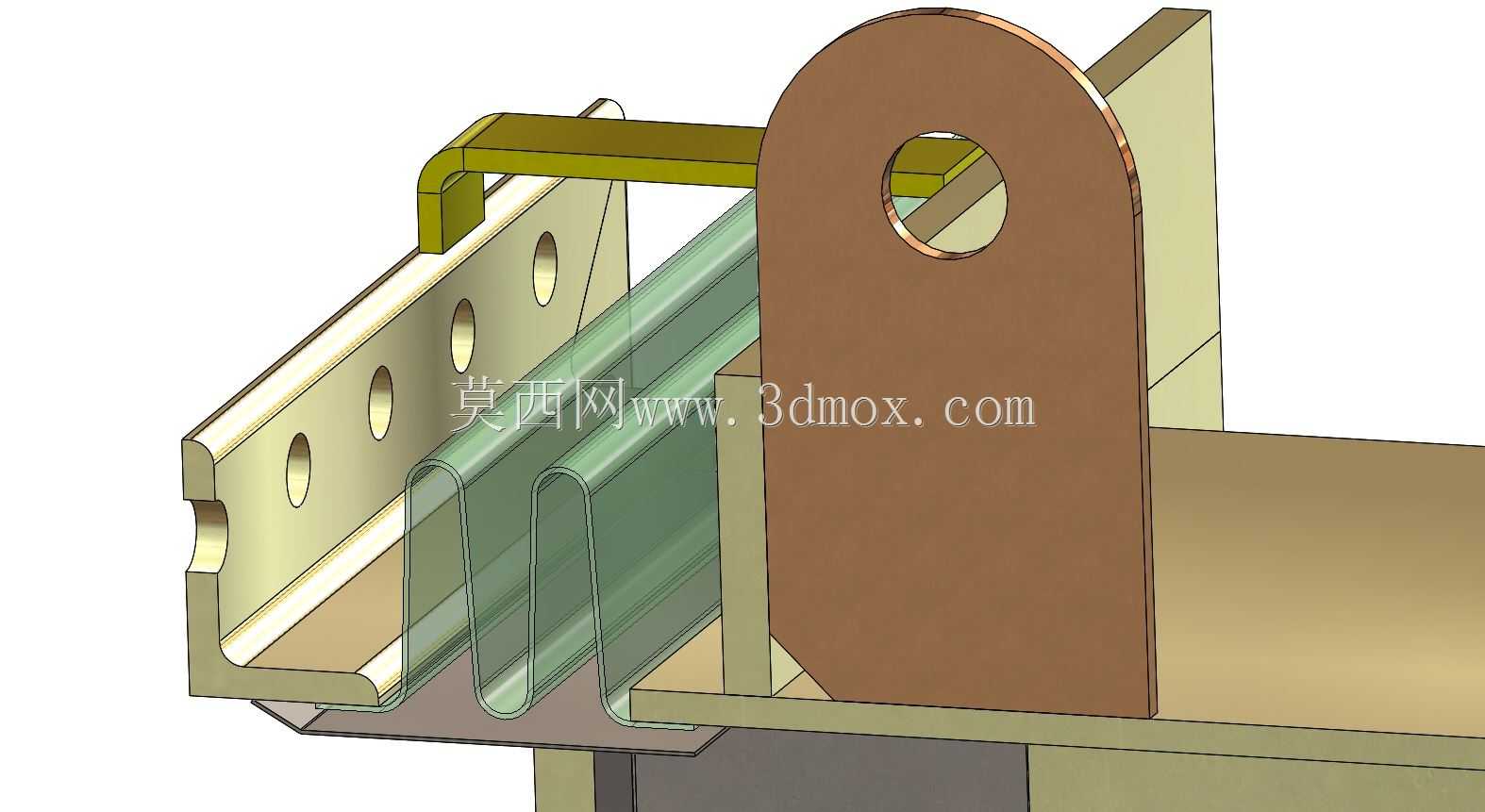

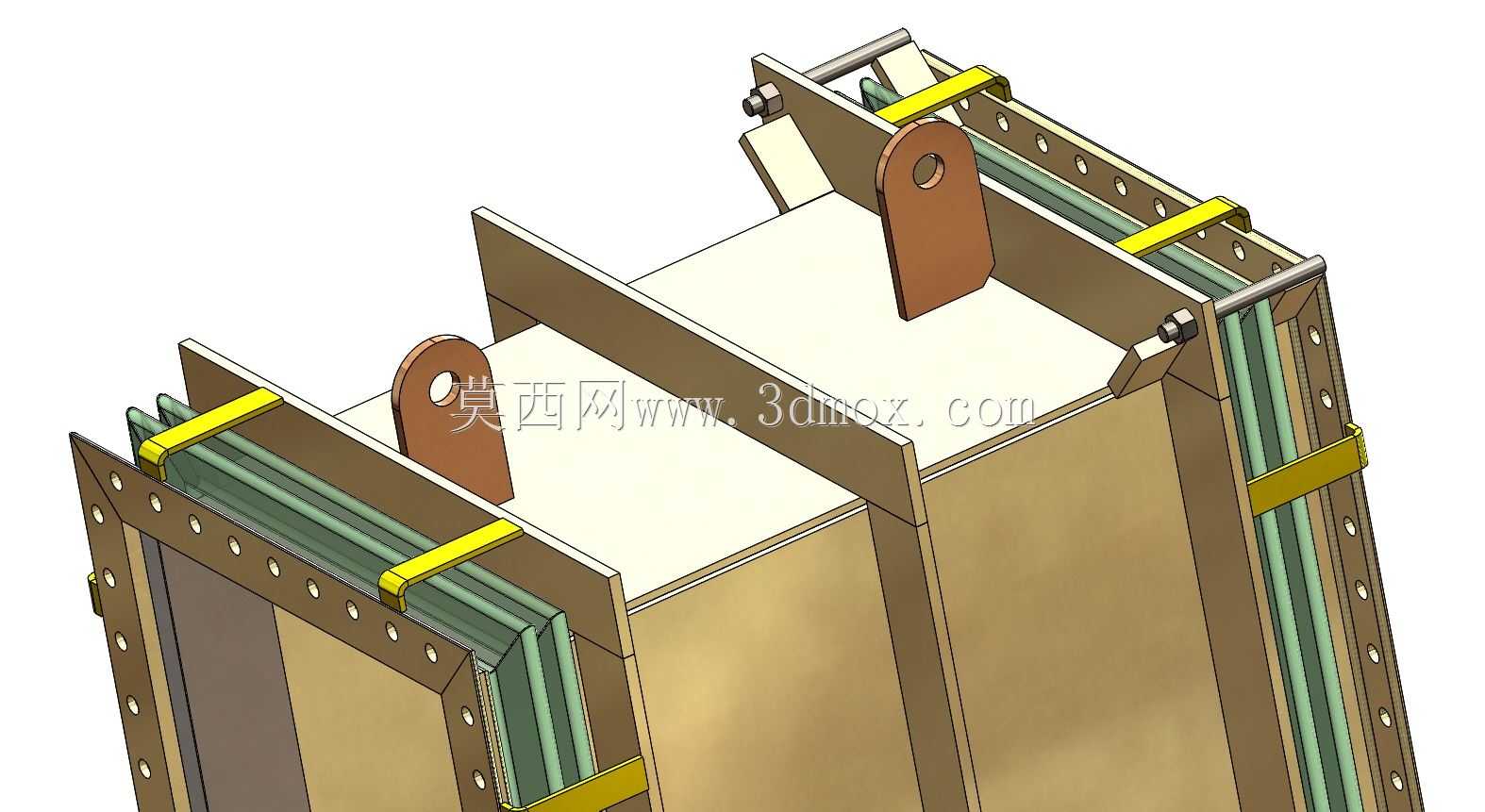

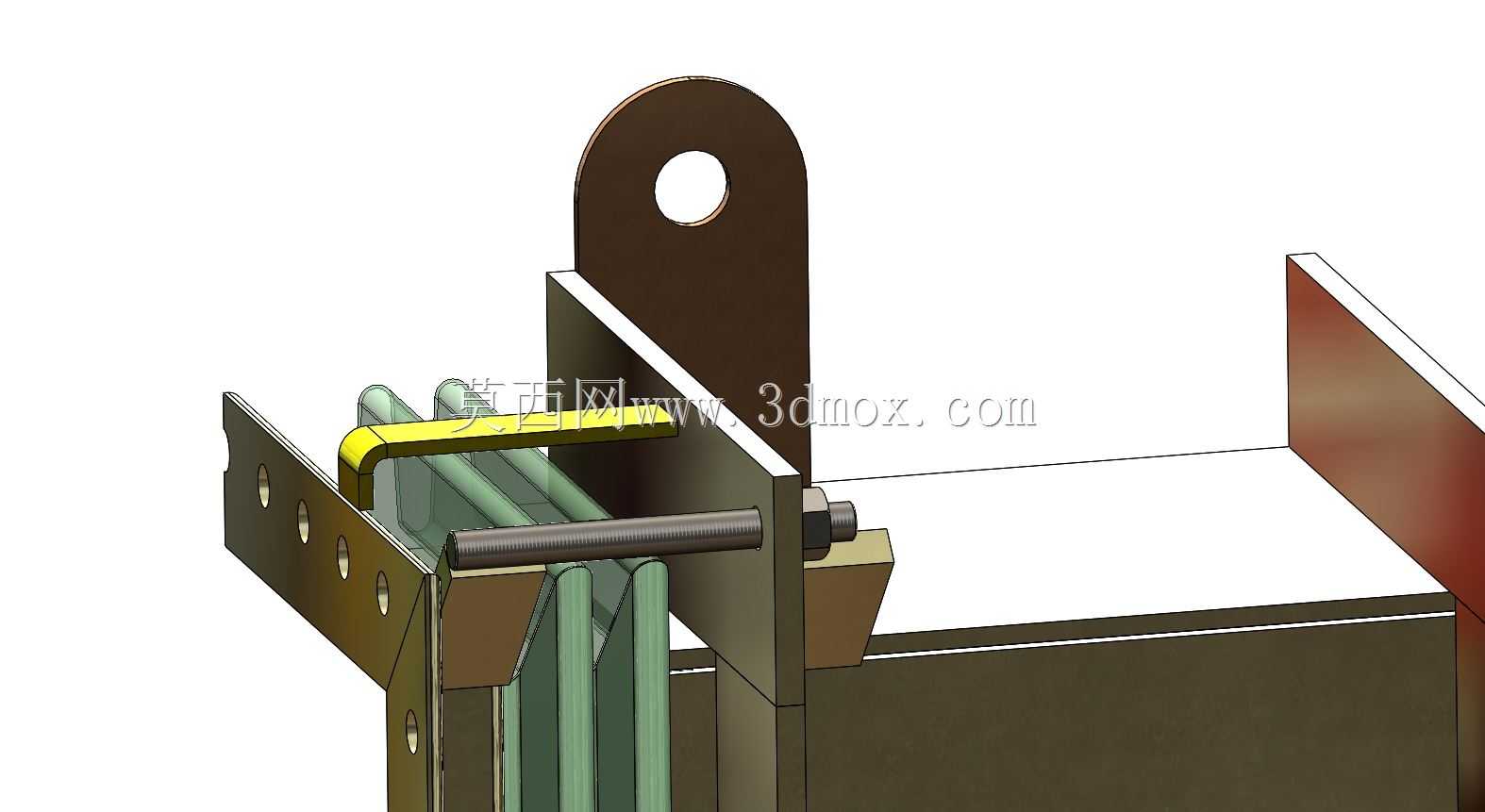

　　内外套筒之间设置密封结构，在允许的伸缩量范围内可自由轴向位移，同时配套的多组拉杆沿法兰周向均匀布置，拉杆两端通过铰接座与两端法兰连接，既可以限制伸缩接头的最大拉伸位移，避免套接段脱开，又能在管路产生少量横向错位时，通过铰接点的小幅转动适配错位量，不会在接头处产生硬性应力集中。设计过程中，首先根据管路的最大热膨胀量、振动位移量确定伸缩段的有效滑移行程，再结合矩形断面的长宽比，在法兰长边、短边的对应位置均匀布置拉杆点位，避免拉杆受力不均导致套接段卡涩；套筒的套接间隙根据输送介质的特性、密封件的压缩量确定，既要保证滑移顺畅，又要控制间隙避免介质泄漏，外侧的压条结构用于固定密封填料，可在长期运行后通过调整压条的紧固程度补偿密封件的磨损量。

　　这类伸缩接头通常安装在风机进出口与风管的连接段、长距离直管段的间隔位置、风管穿过建筑沉降缝的两侧位置，能有效阻断设备振动沿风管传递，补偿温度变化带来的管路伸缩，抵消建筑沉降带来的接口错位，降低管路系统的运行故障率，延长整体管路的使用寿命。建模时严格按照实际安装尺寸构建法兰孔位、拉杆铰接点的位置，还原套接段的配合间隙与密封结构的安装位置，可直接用于管路系统的装配干涉检查、支吊架受力核算，也能作为非标伸缩接头设计的参考原型，帮助结构设计人员快速调整参数适配不同断面尺寸、不同伸缩量的使用需求。
