单自由焊接端管道膨胀节结构设计

　　在工业管路系统的布设中，热胀冷缩带来的轴向位移、安装偏差带来的附加应力，一直是影响管路长期运行可靠性的核心问题，这类外径31又1/8英寸的单自由焊接端膨胀节，正是针对中低压工业管路的位移补偿需求开发的专用构件。从实际应用场景来看，这类构件常被用于石化输送管线、市政热力管网、大型工业循环水系统的长距离管段中间，或是泵组、换热器等动设备与固定管路的连接位置，用来吸收管路因温度变化产生的轴向伸缩量，同时抵消部分安装过程中产生的同轴度偏差，避免管路焊缝因长期受交变应力出现开裂，也能减少振动沿管路的刚性传递。

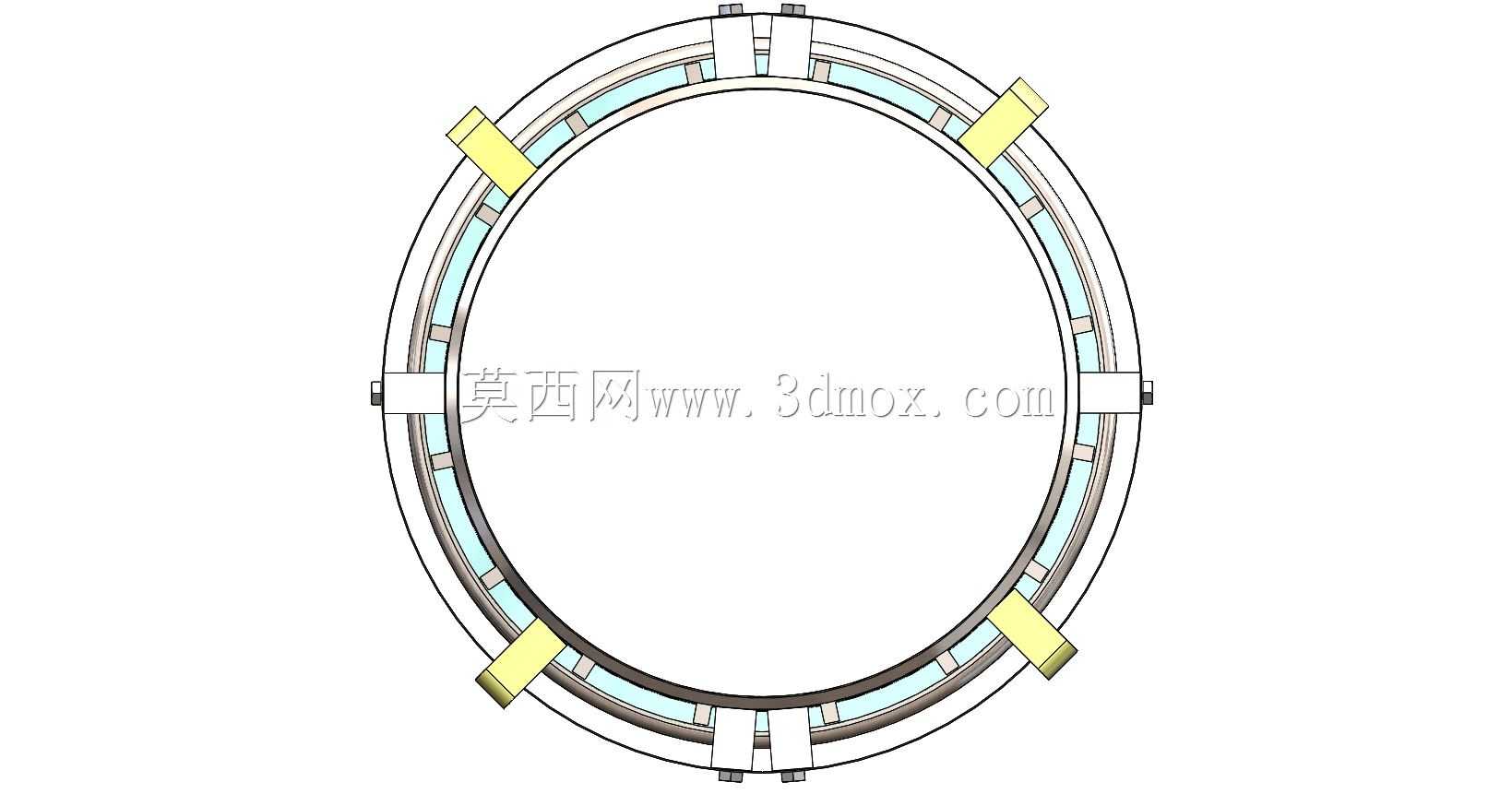

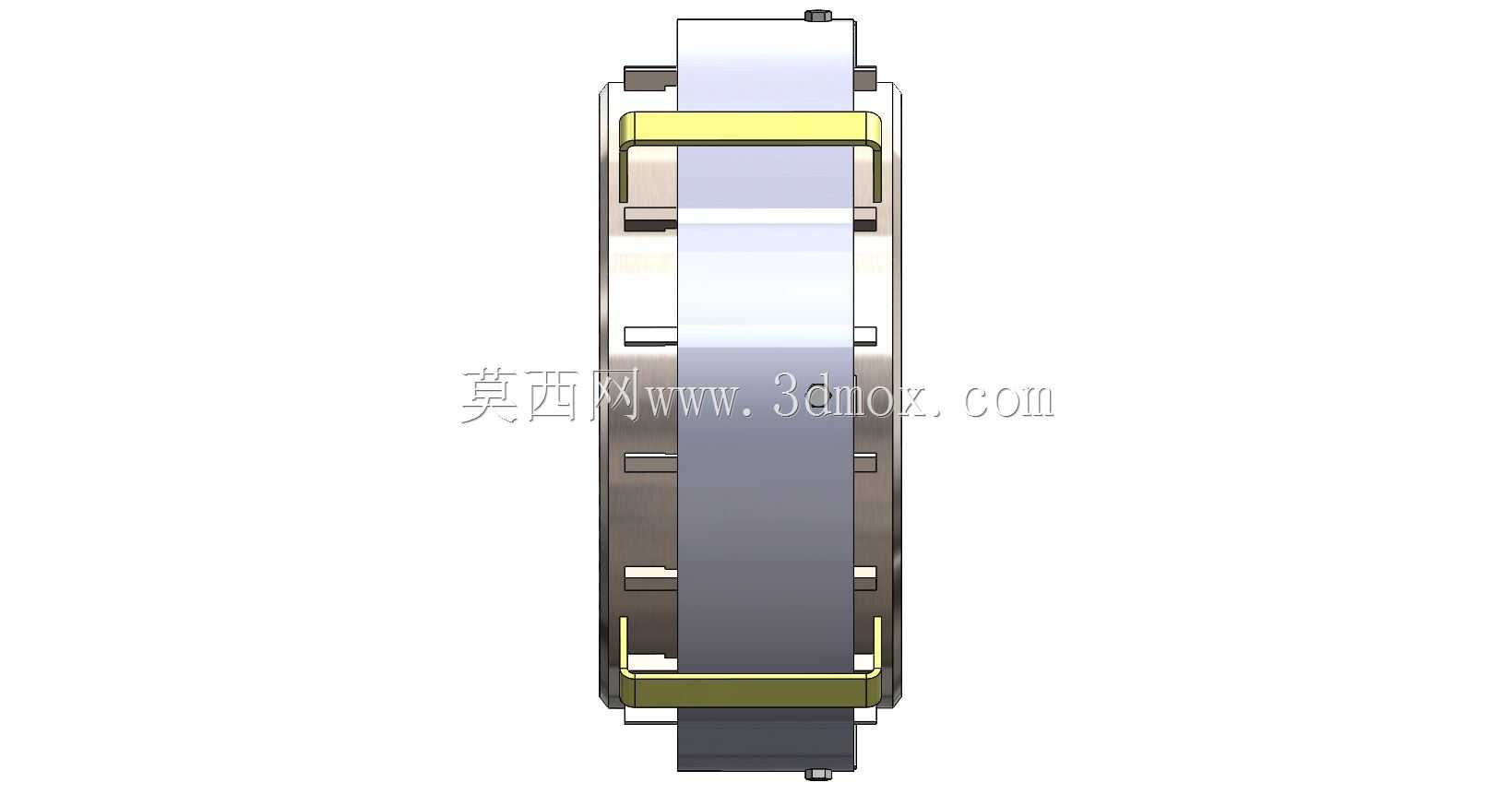

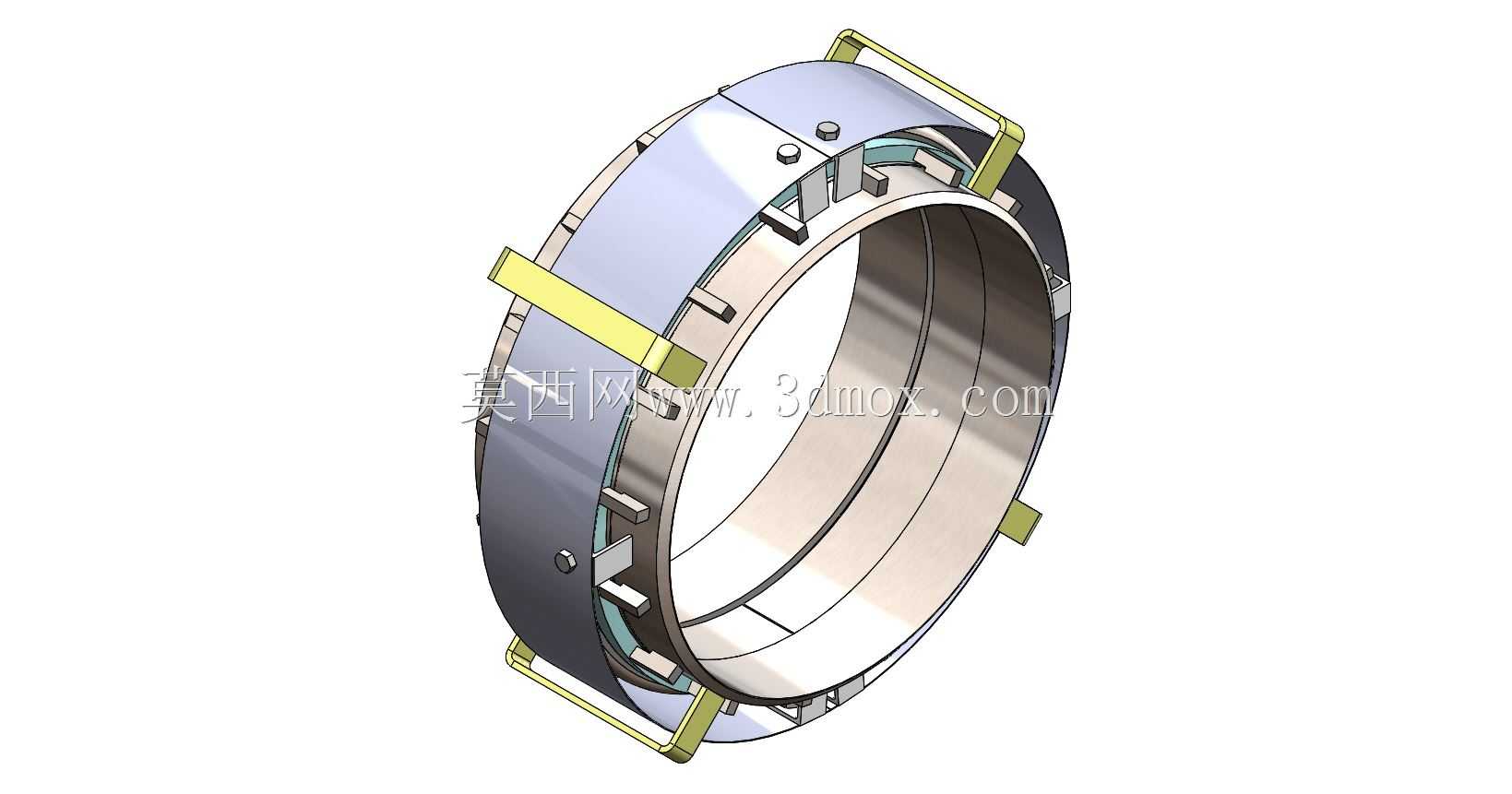

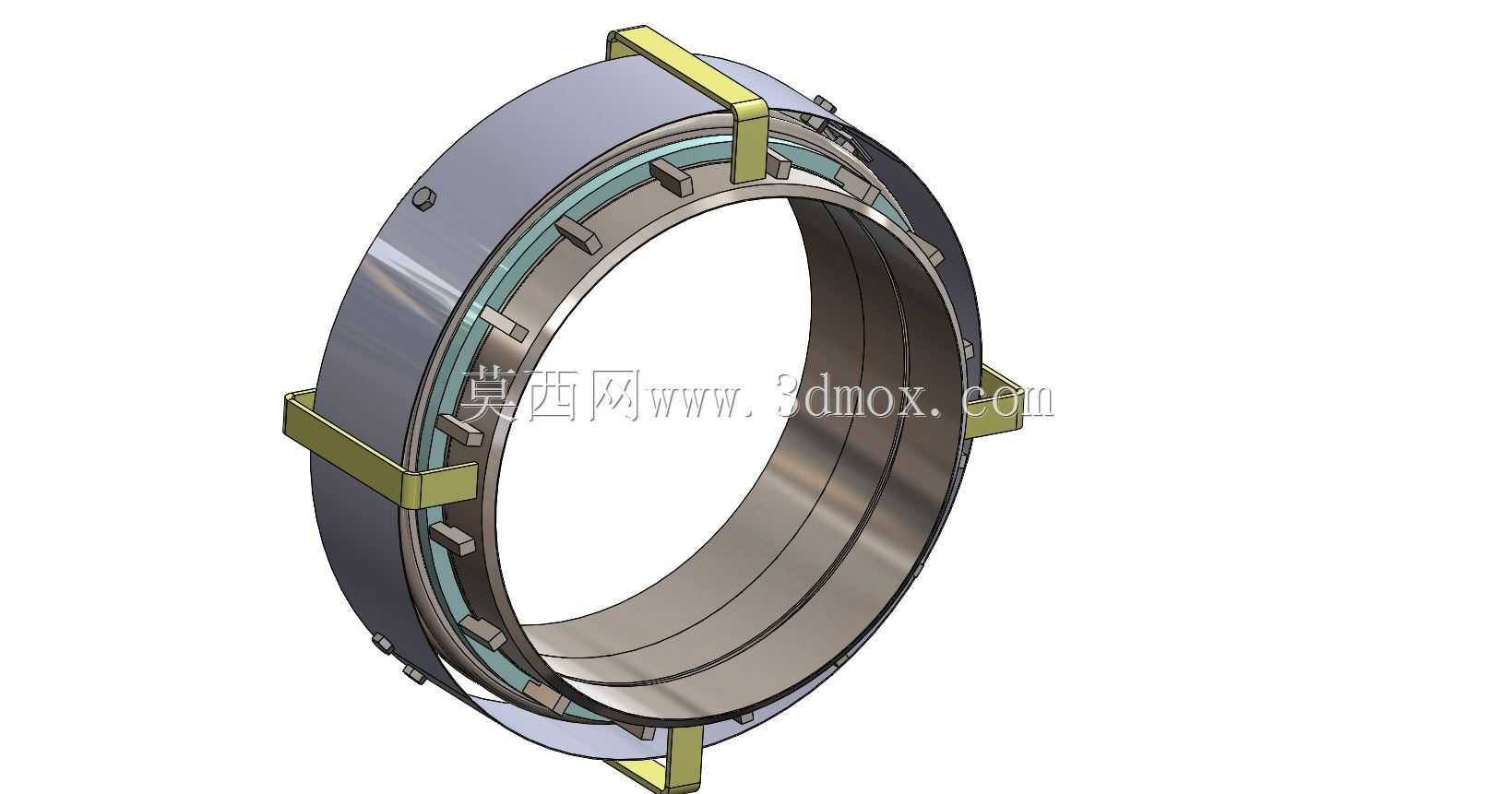

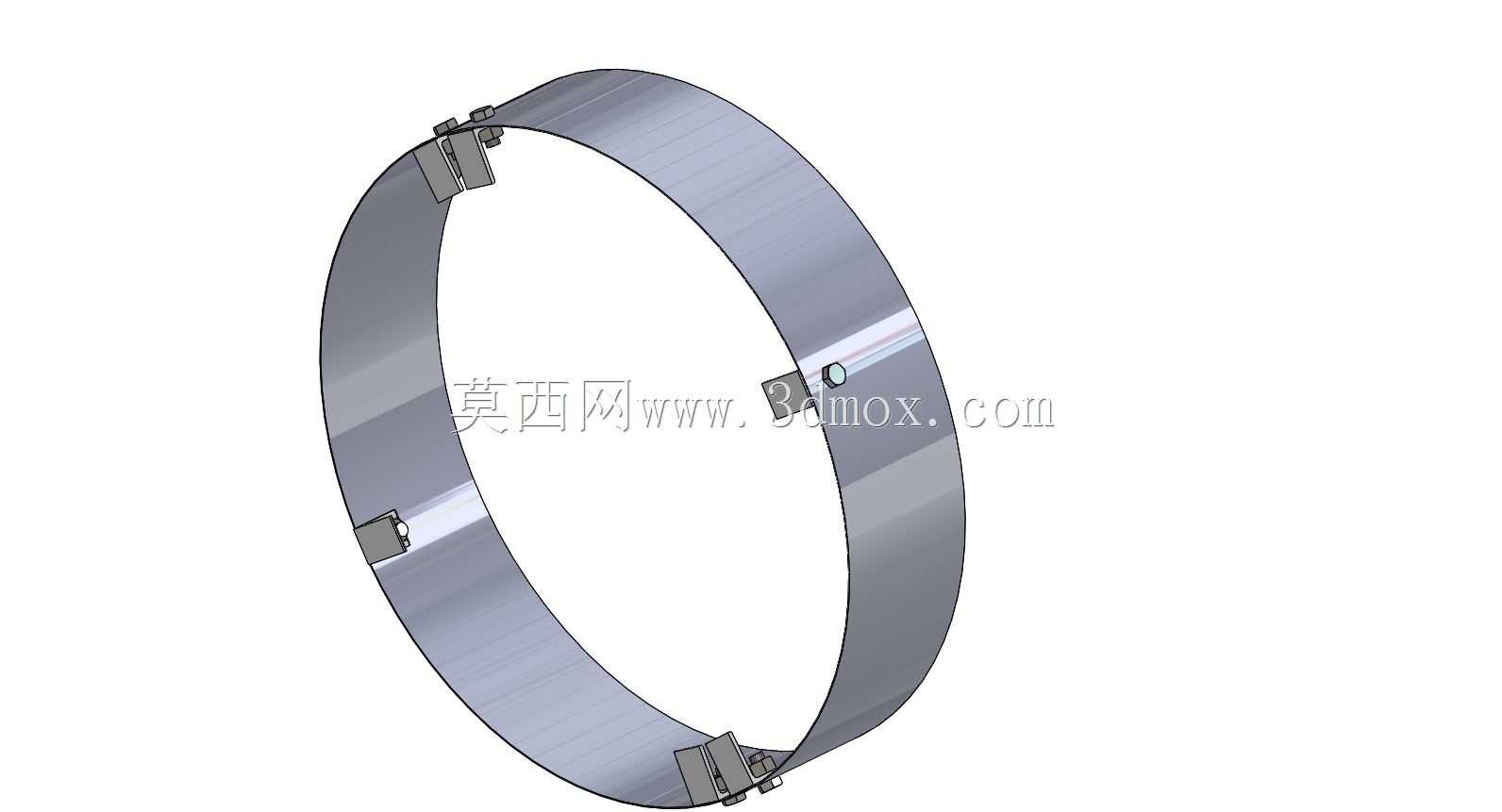

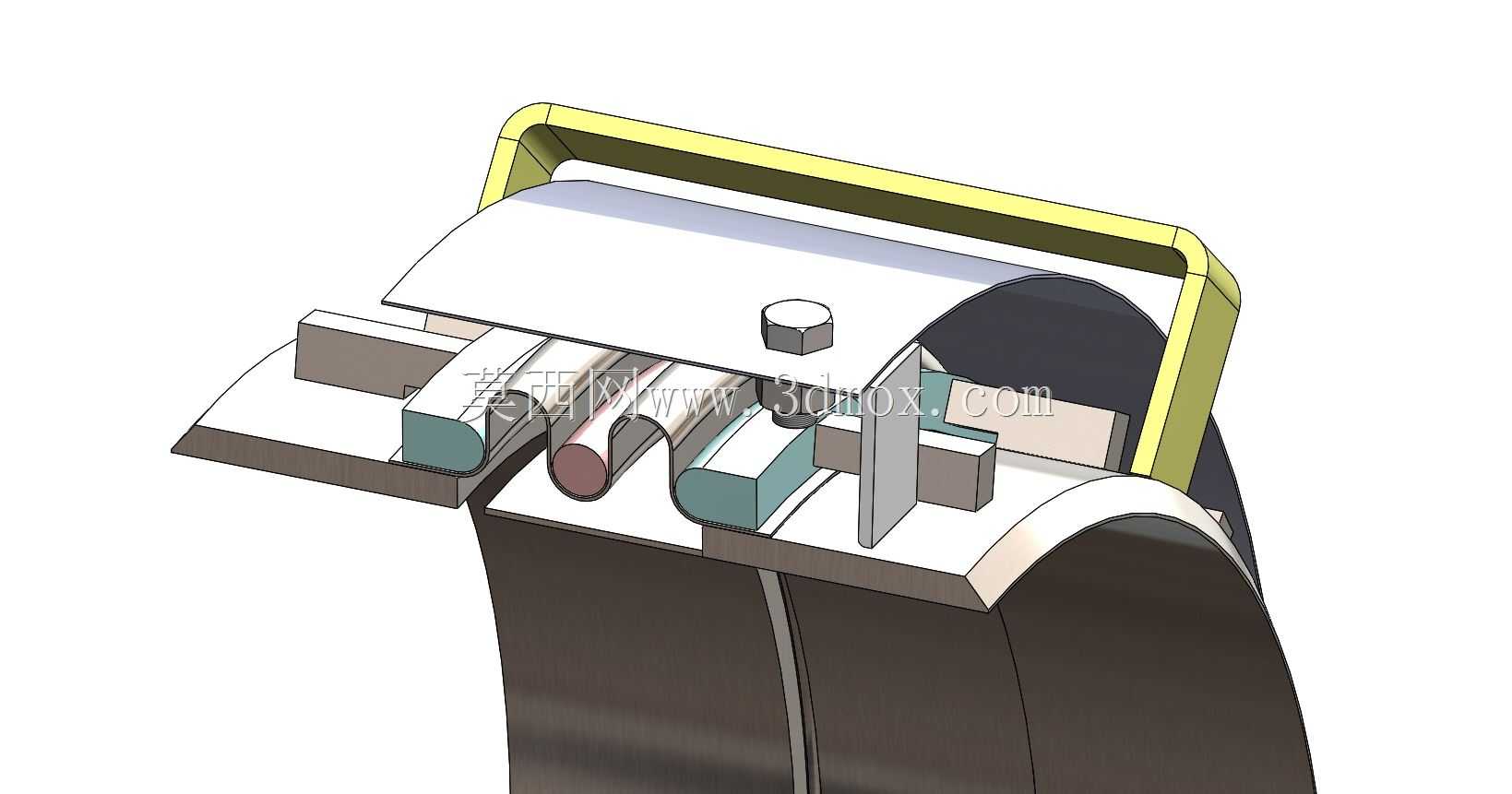

　　从结构设计思路来看，这款膨胀节采用了分体式金属外壳加柔性补偿核心的组合结构，外围的金属抱箍结构承担径向的限位与防护作用，避免柔性补偿段受外部径向载荷出现过度形变，周向均匀分布的导向挡块，能够保证补偿段在产生轴向位移时始终保持同轴状态，不会出现偏磨、卡滞的问题。两端的焊接端结构直接与对应管径的管路进行对焊连接，相比法兰连接形式，减少了密封面数量，降低了介质泄漏的风险，更适合输送高温、带压流体的管路场景。周向设置的多组限位拉耳，一方面在运输、安装过程中可以固定补偿段的初始长度，避免预拉伸或预压缩量出现偏差，另一方面在管路运行出现超量位移时，能够起到硬限位作用，防止补偿段被过度拉伸造成结构损坏。

　　从安装边界来看，该膨胀节的外径尺寸适配公称直径对应的钢管规格，安装时需要在管段之间预留匹配的安装长度，焊接作业时需要做好内部补偿元件的防护，避免焊渣飞溅损伤柔性密封面。安装完成后需要拆除运输过程中固定的限位工装，保证补偿段能够在设计的位移范围内自由活动，同时要注意安装方向与管路的热位移方向匹配，避免侧向载荷直接作用在补偿段上。在日常运维中，这类膨胀节不需要额外的日常维护，只需要在管路定期检修时检查外部结构是否有变形、焊缝是否有渗漏即可，相比其他补偿形式，结构可靠性更高，适用的工况范围更广。
