带催化剂隔热层单式管道伸缩补偿结构

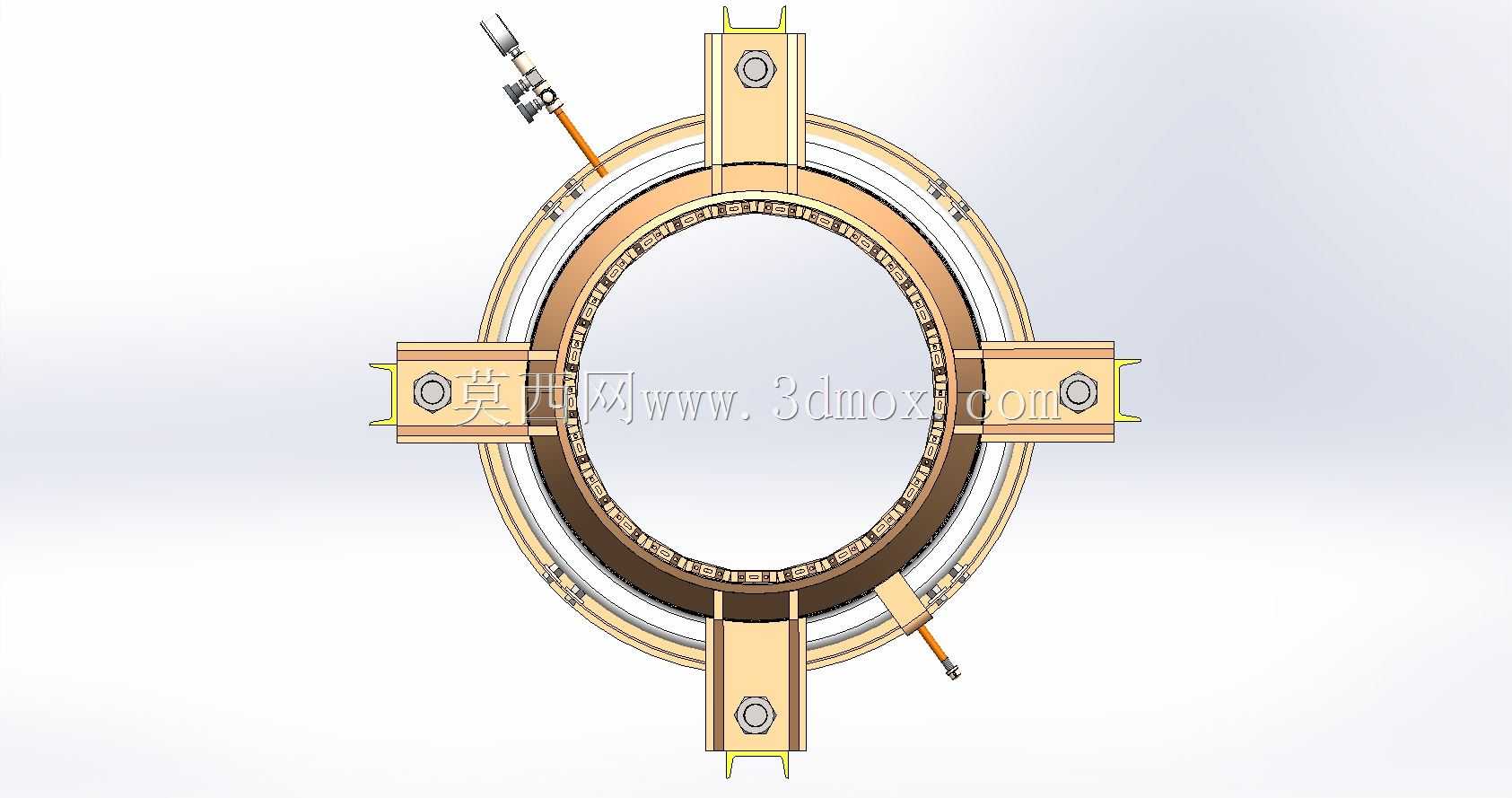

　　这类带催化剂耐火隔热层的单伸缩缝结构，主要应用在高温烟气输送、工业废气处理、热工管路连通的场景中，核心作用是补偿管路因温度交变产生的轴向、少量径向位移，避免管路焊缝、法兰连接处因热应力拉扯出现开裂泄漏，同时集成的催化剂与隔热层结构，可在管路补偿段同步完成高温介质的热阻隔与催化反应，省去管路中单独加装催化段、隔热段的安装空间，适配紧凑布置的工业管线布局。从结构设计逻辑来看，主体采用筒式承压外壳，两端带法兰安装边，安装边上预留的螺栓孔位匹配对应公称直径管路的法兰标准，安装时可直接与上下游管路法兰对接，无需额外加工过渡连接件。外壳内侧铺设的耐火材料隔热层，直接阻隔高温介质的热量向外部金属结构传递，避免外壳长期处于超温工况出现材料蠕变，

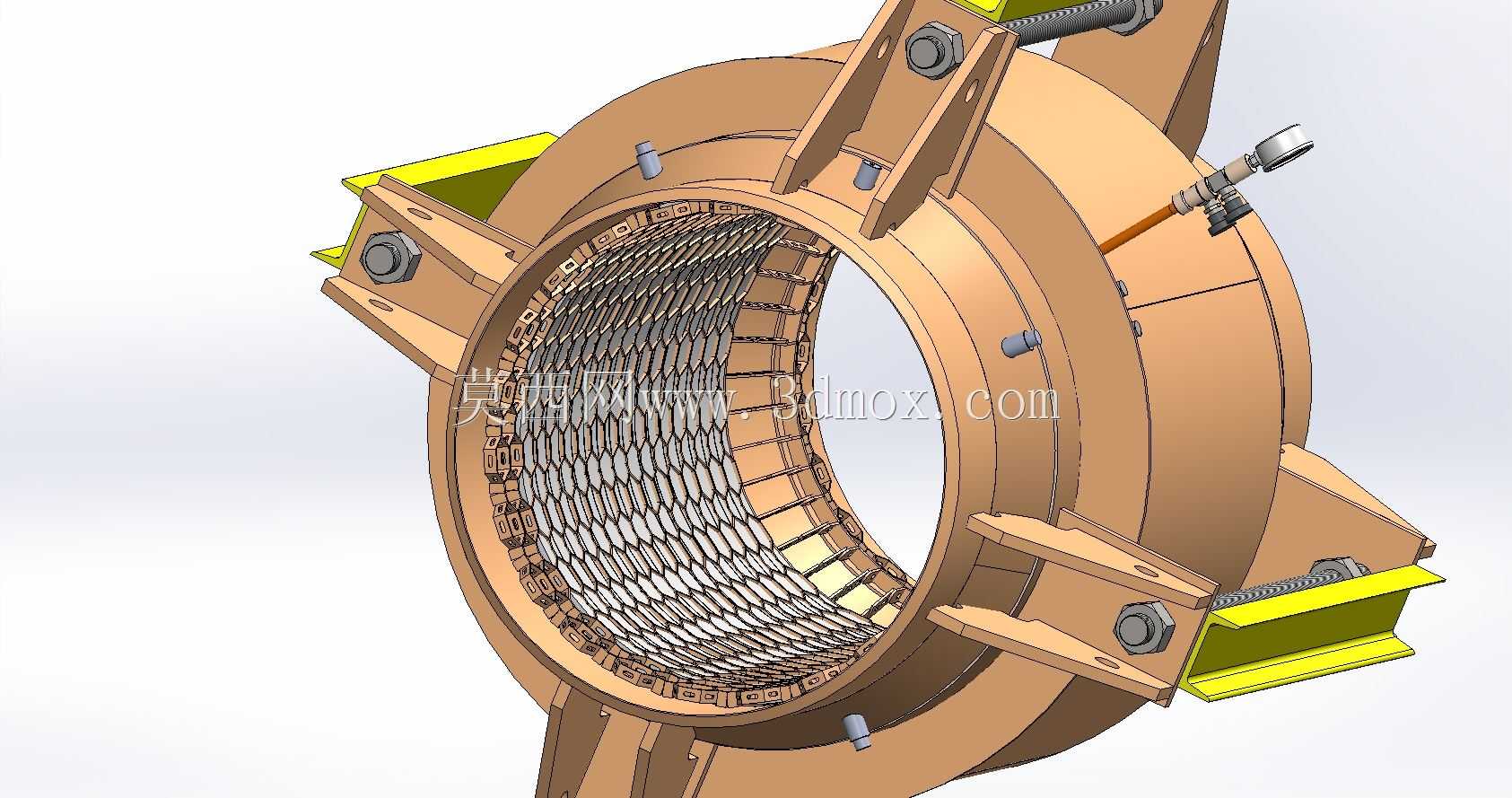

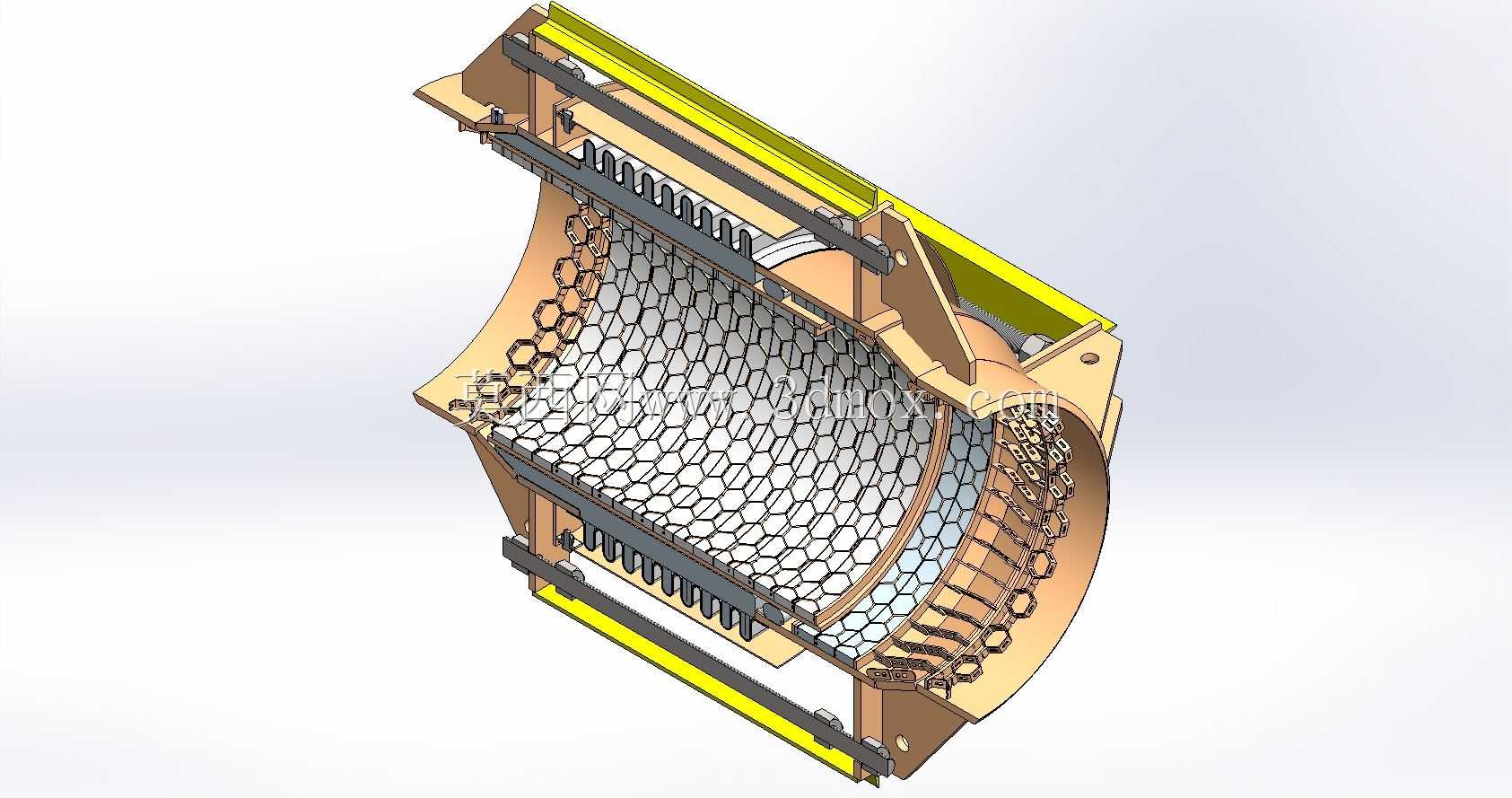

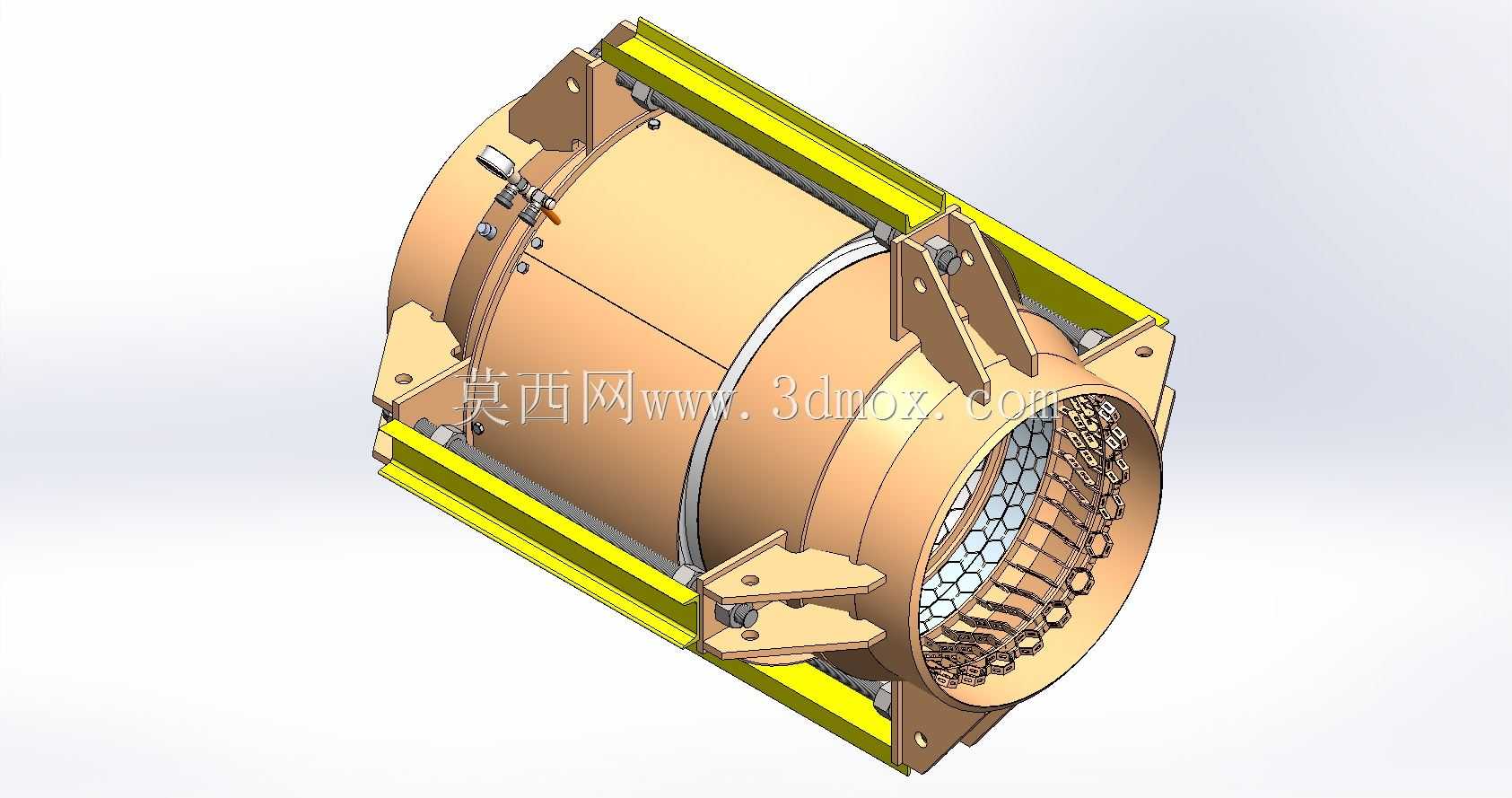

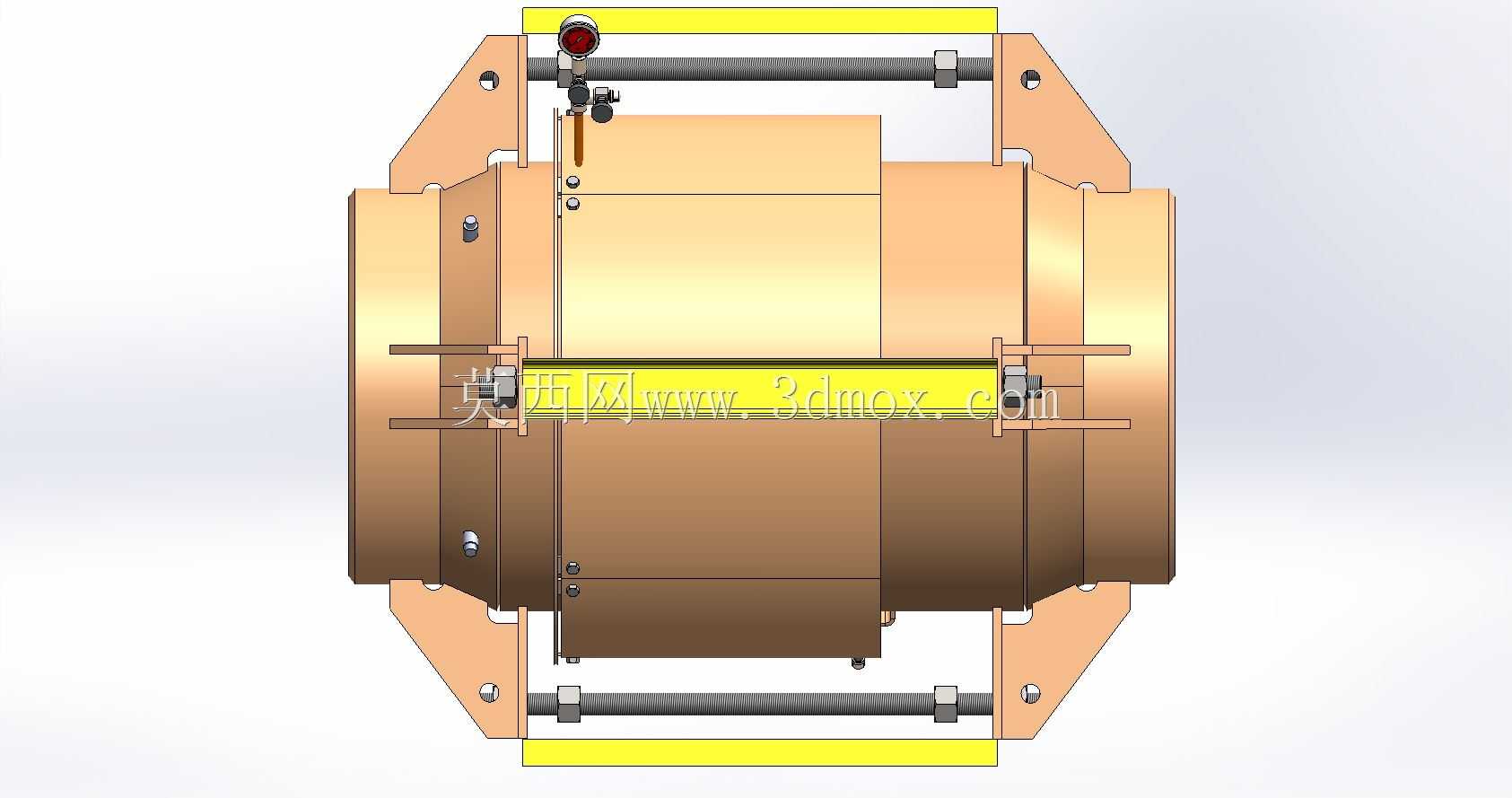

　　降低结构失效风险；隔热层内侧的蜂窝状催化剂载体，通过弹性固定结构压装在筒体内侧，可随伸缩段的位移保持相对位置稳定，不会因管路振动、位移出现载体碎裂、移位的问题。外部的导向支撑结构采用双侧对称布置的导向耳板搭配导向杆件，可限制伸缩段的非轴向位移，保证补偿动作始终沿管路轴向进行，避免出现偏卡、密封面错位的问题；密封结构采用耐温弹性密封件嵌装在筒体套接位置，可在允许的位移行程内保持可靠密封，防止介质从伸缩套接位置泄漏。该结构公称直径为29英寸，安装时需注意预留对应轴向补偿行程的安装间隙，两端法兰对接时需保证同轴度偏差在允许范围内，避免导向结构受额外侧向力加剧磨损；外部的黄色防护结构为导向杆件的防尘护套，可避免现场粉尘、碎屑进入导向滑动面，

　　降低运动副的磨损速率，延长结构维护周期。在实际工况选型中，这类集成催化、隔热功能的伸缩补偿结构，多用于需要对高温含尘、含挥发性有机物介质进行输送的管路，比如工业炉窑尾气排放管路、催化燃烧设备进出口管路、高温工艺气体输送管线，相比普通的管道伸缩节，其集成化设计可减少管路连接节点数量，降低管路系统的泄漏风险点，同时缩短管路整体布置长度，在空间受限的技改项目、紧凑型工艺设备配套中优势明显。设计建模时需要重点关注套接段的配合间隙，既要保证伸缩动作顺畅无卡滞，也要控制间隙避免密封件被介质压力挤入间隙造成密封损坏；隔热层的固定结构需要考虑热膨胀量差异，预留足够的膨胀间隙，避免耐火材料受热膨胀后挤压筒体出现变形；催化剂载体的压装结构需要采用弹性压紧设计，允许载体在温度变化时产生微小的热胀冷缩位移，避免载体受刚性挤压出现碎裂。
