压缩空气制冷用涡流管结构设计

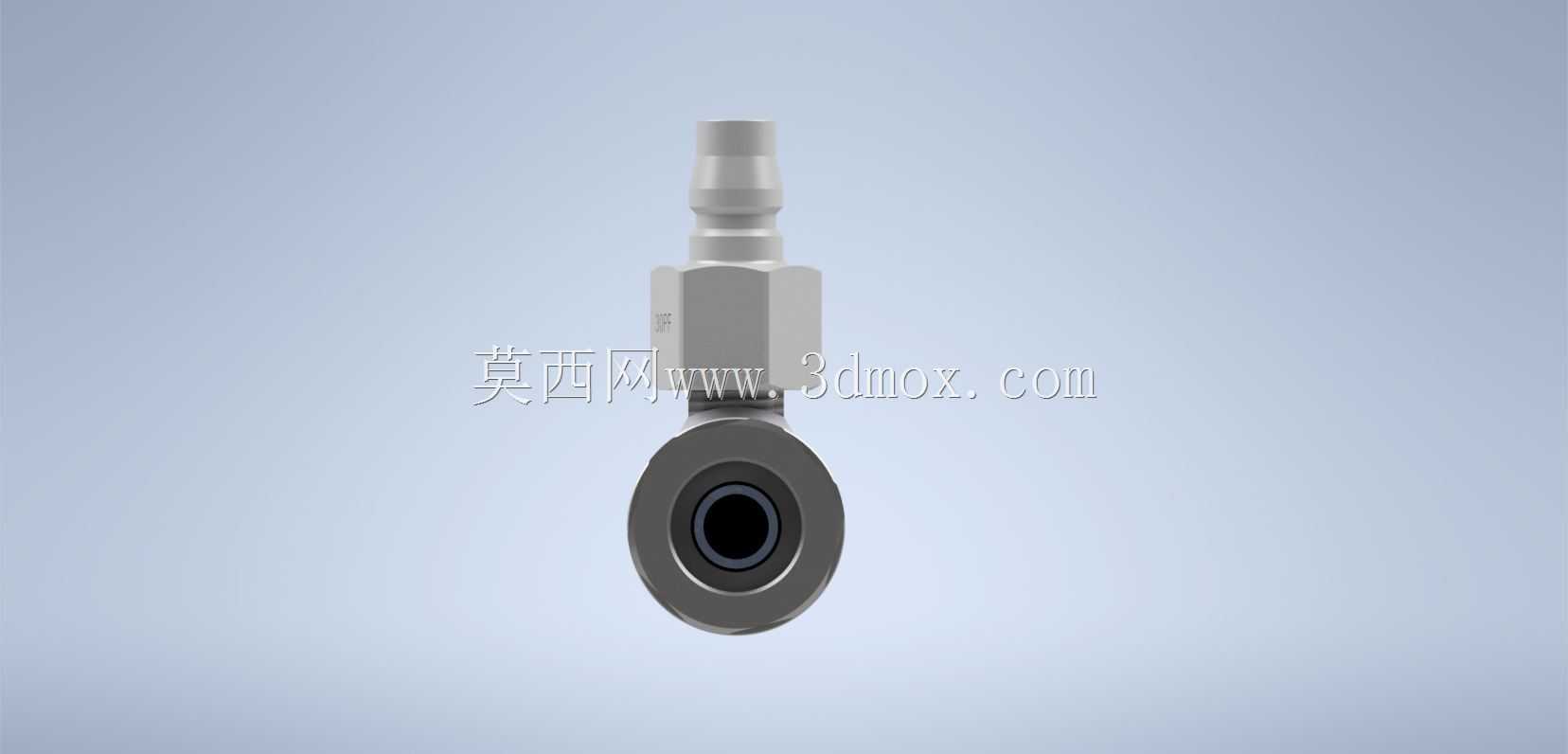

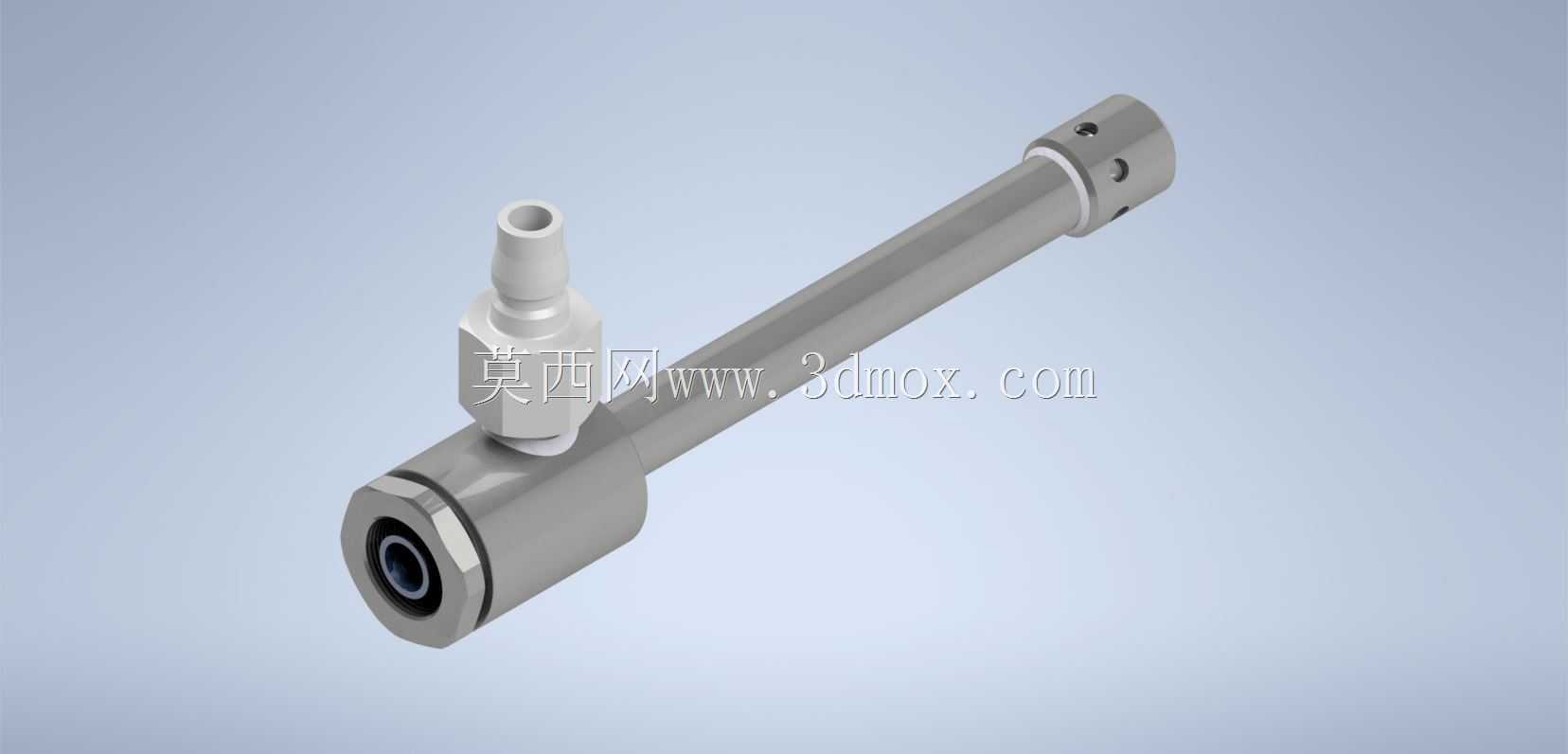

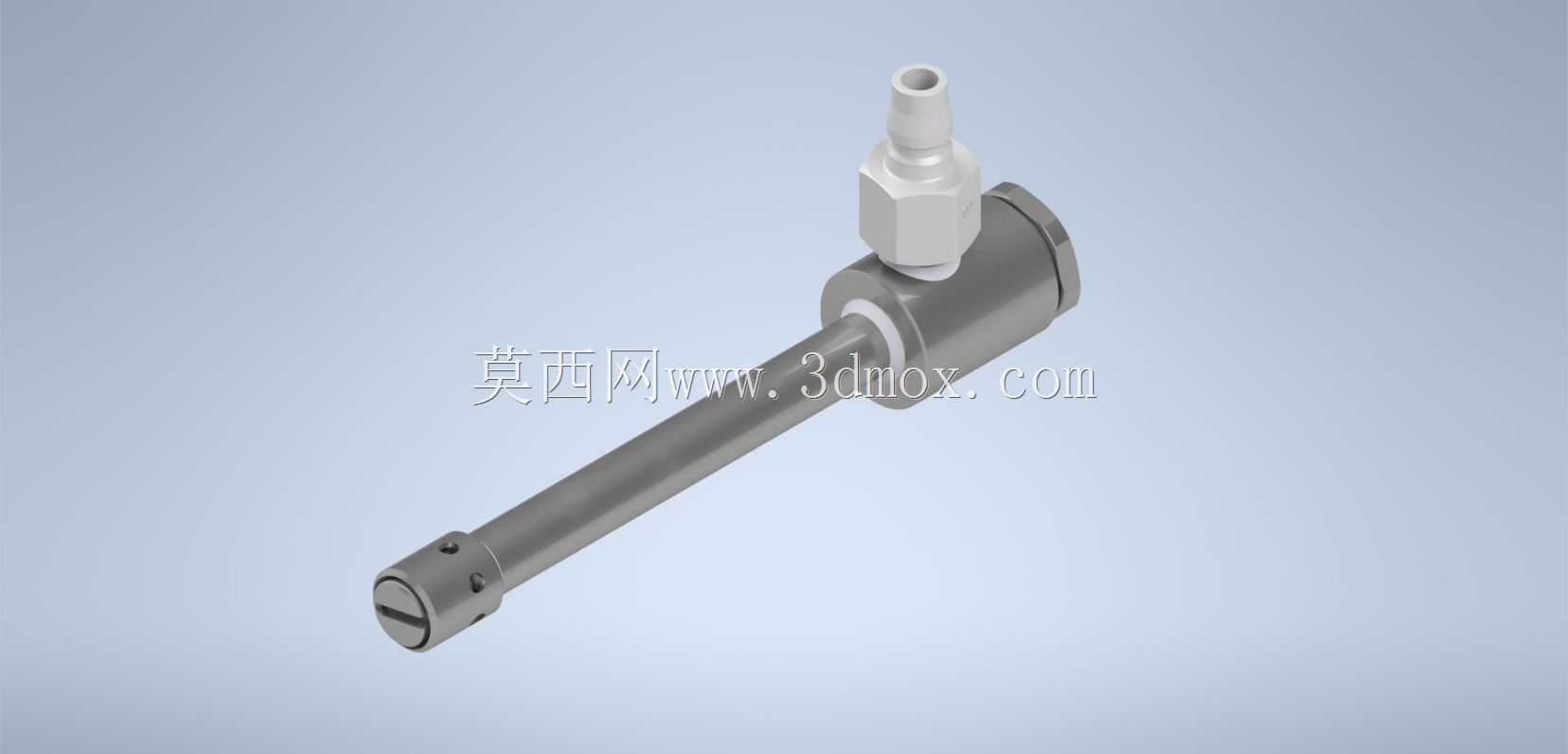

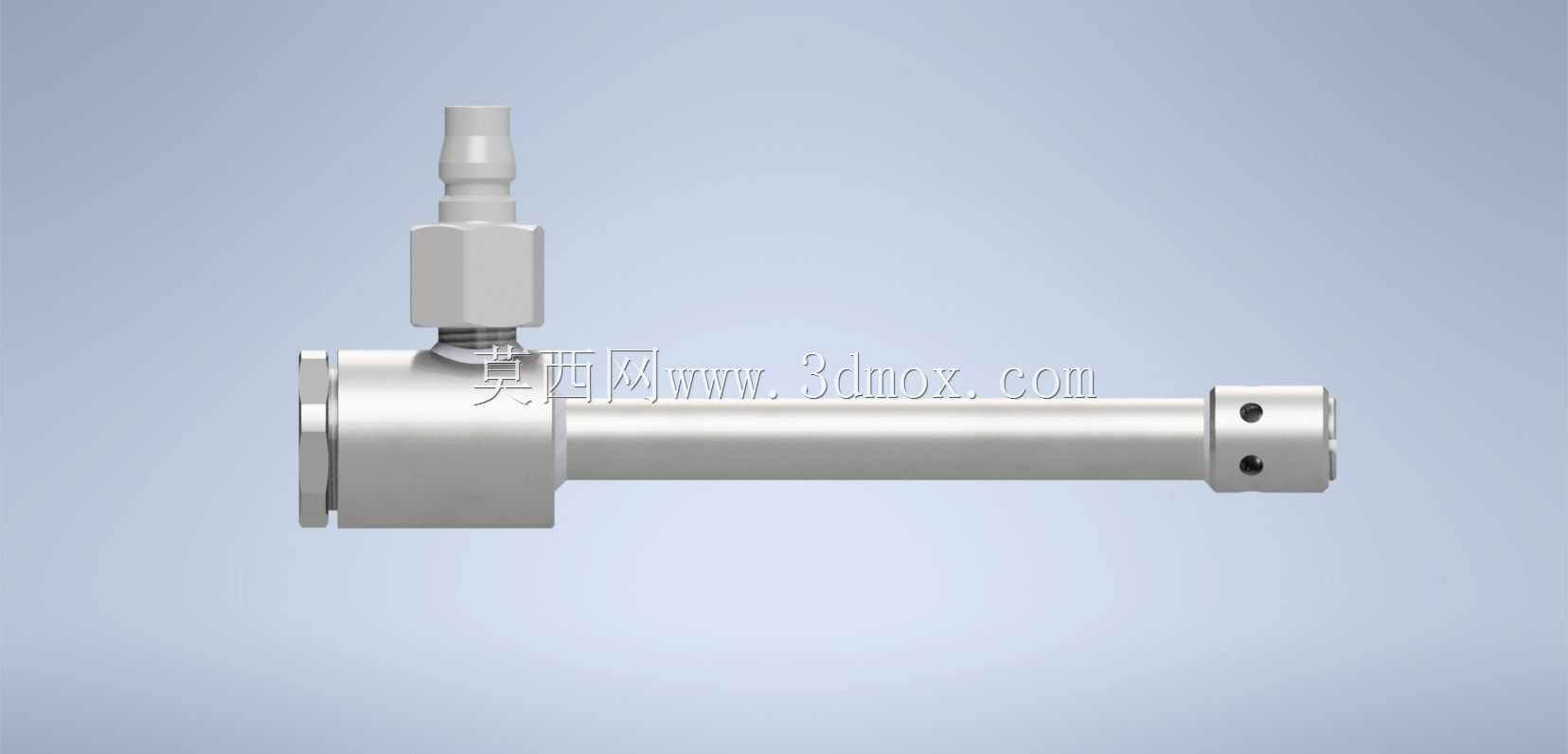

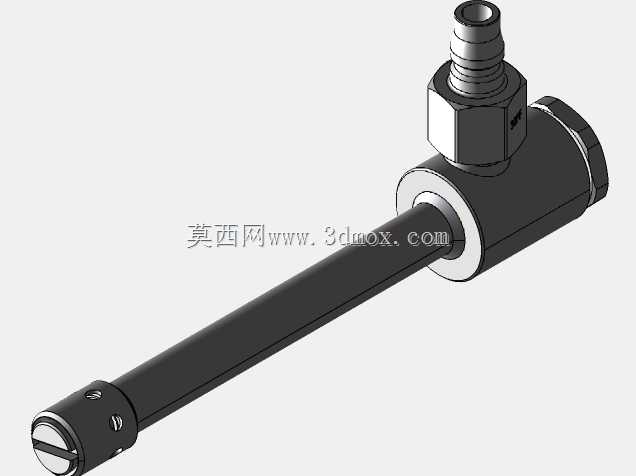

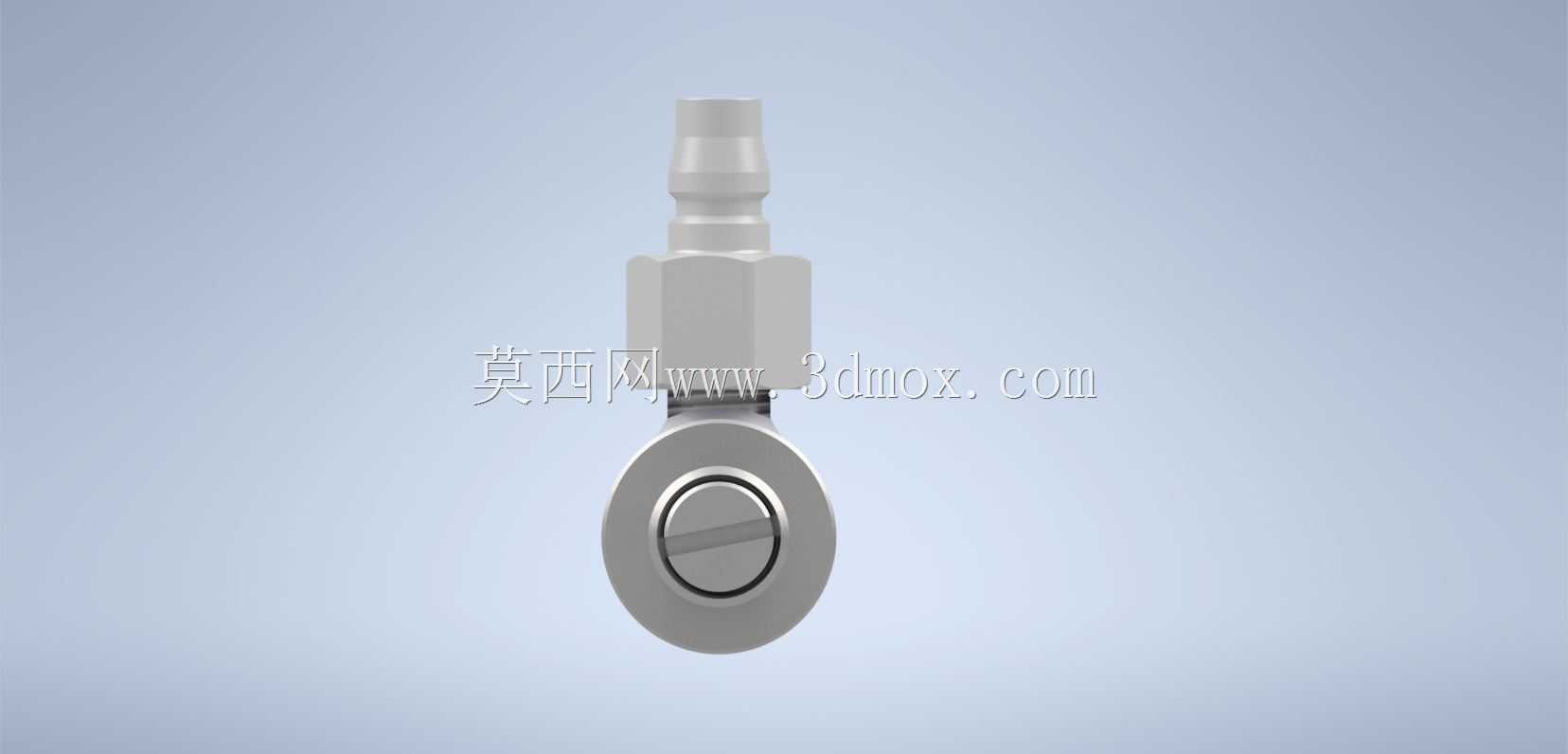

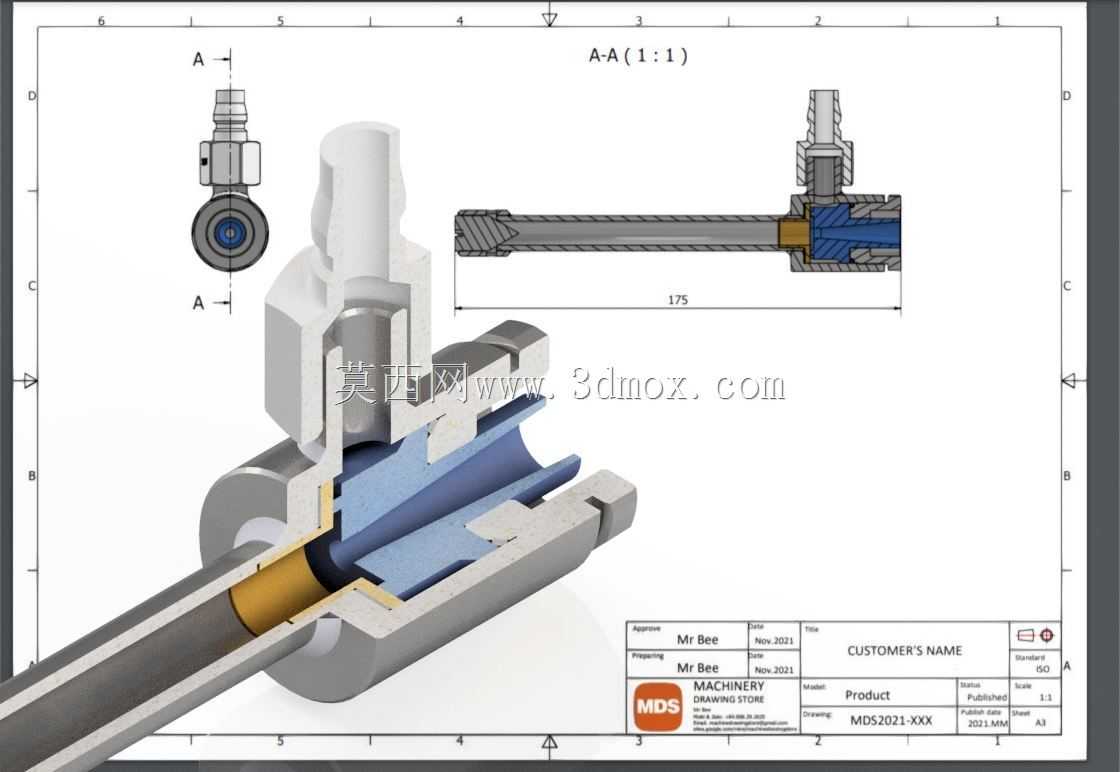

　　在工业现场的局部冷却场景中，这类涡流管常被用于刀具加工点位降温、电子元件快速冷却、小型工件局部温控等工况，无需额外制冷剂接入，仅靠压缩空气作为动力源即可实现冷气流输出，适配车间现有压缩空气管网的供气条件，安装时无需复杂的管线改造，可直接对接标准气动接头。从结构设计逻辑来看，该涡流管采用同轴分层流道布局，压缩空气进入腔体后沿切线方向注入涡流室，形成高速旋转的涡旋气流，外层热气流沿管壁向热端流动排出，内层冷气流则通过中心通道从冷端输出，内部的节流与导流结构经过流道曲率匹配，可在不同供气压力下稳定维持冷气流的输出比例，避免出现气流紊流导致制冷效率骤降的问题。外形上采用细长圆柱主体搭配侧置进气接头的布局，

　　主体长度控制在适配狭小安装空间的范围，冷端与热端均预留标准外螺纹接口，可直接对接不同规格的喷枪管、消音器或者导流罩，安装边界可适配设备侧壁、工装夹具旁的狭窄安装位，不需要预留过大的操作维护空间，日常使用时仅需定期清理进气端的过滤杂质，即可维持长期稳定运行。在实际选型适配时，可根据所需冷量大小匹配对应供气压力，不同的冷流率设定可适配从零下数十度的低温冷却到常温吹扫的不同工况，内部的密封结构采用耐温耐老化的密封件，可在持续通压缩空气的工况下避免漏气问题，流道内壁做了光滑处理，减少气流沿程阻力损失，提升能量转换效率，冷端的喷嘴结构可根据使用需求更换不同口径，调整冷气流的喷射范围与流速，满足点冷、面吹等不同的使用需求。
