大口径通风管道阻尼调节风挡板结构

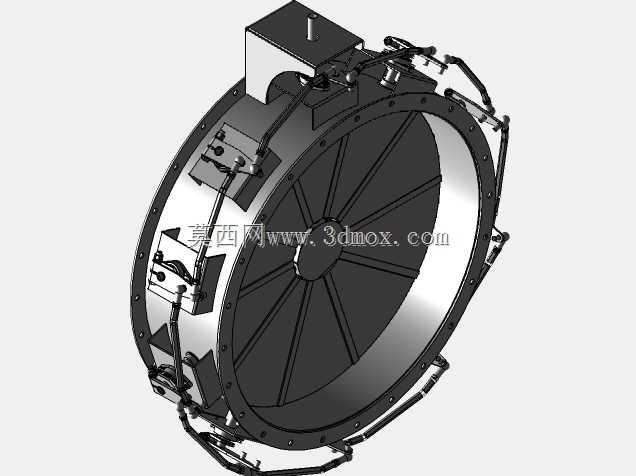

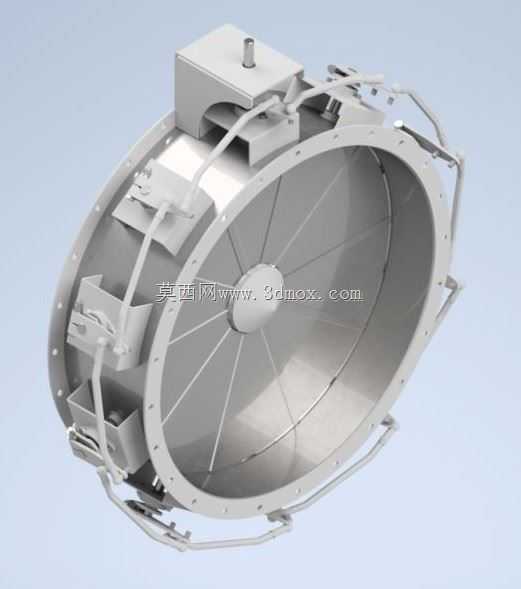

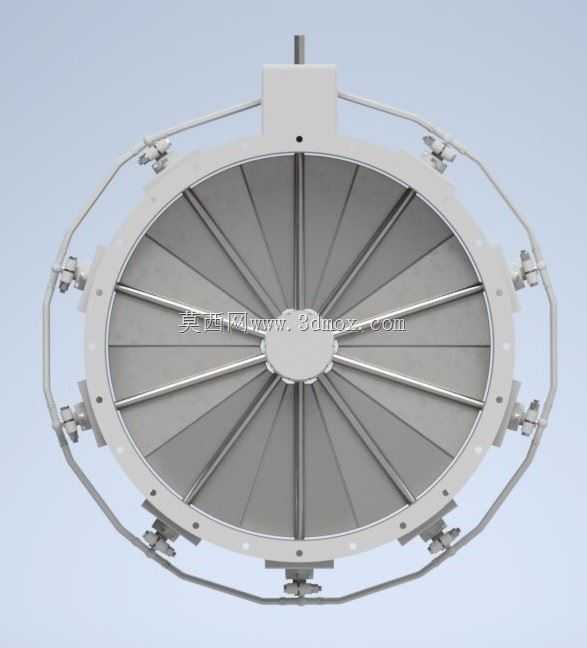

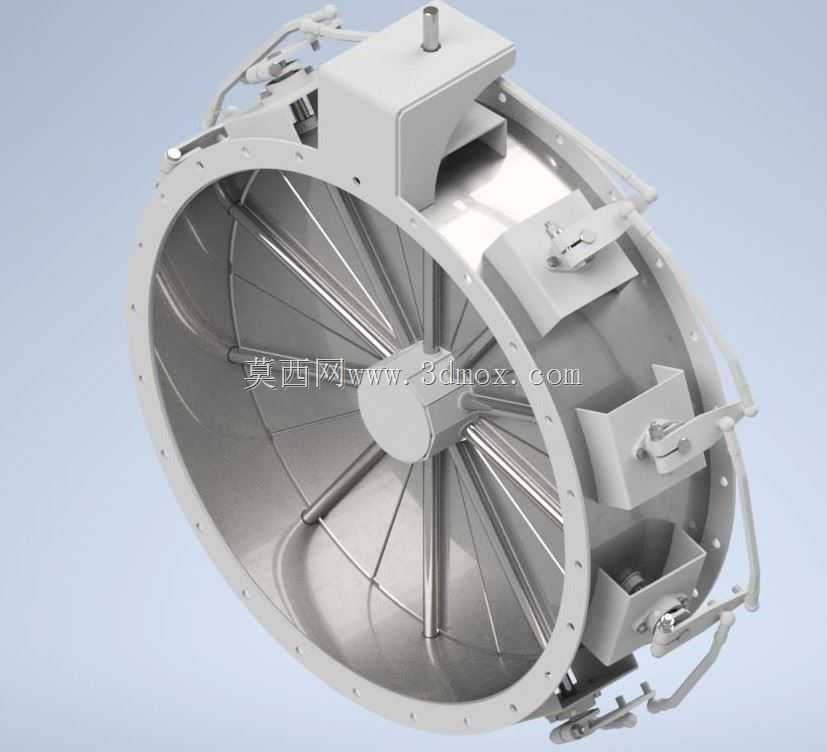

　　这款圆形风挡板主要应用在工业通风除尘、大型暖通空调送风、废气排放管路系统中，安装在大口径圆形通风管道的接驳位置，核心作用是调节管路内的通风截面积，以此控制风道内的气流流量、平衡各支路风压，部分工况下也可作为检修隔断阀使用，在系统停机或支路检修时截断气流通道，避免不同管路间的气流串扰。从结构设计来看，主体采用圆形法兰对接结构，法兰边缘均匀布置螺栓安装孔，可直接与同管径的通风管道法兰通过螺栓紧固连接，安装时需在对接面加装密封胶垫，降低法兰接缝处的漏风率，适配的管道通径覆盖常规工业通风常用的大管径规格，安装边界需预留顶部执行机构的操作空间，避免与周边管线、结构件产生干涉。挡板主体采用多叶片辐条式支撑结构，中心设置转轴支撑座，

　　多根径向加强筋从中心座延伸至外圈挡板边缘，既保证了大尺寸挡板的结构刚度，避免在风道风压作用下产生形变翘曲，又尽可能降低了挡板全开状态下的通风阻力，减少风道系统的压损。顶部的阻尼执行机构是整个部件的核心功能单元，内置阻尼结构可让挡板在任意开度位置保持稳定，不会因为风道内气流的脉动冲击出现开度自行偏移的情况，执行机构的连杆与挡板转轴直连，传动路径短，调节响应直接，没有多余的传动间隙，调节时的操作力矩经过阻尼匹配，手动调节时手感平顺，不会出现卡顿或者开度跳变的问题。设计过程中优先考虑了长期运行的可靠性，所有活动铰接位置都预留了润滑间隙，适配工业环境下的粉尘、温湿度变化工况，不会因为积尘或者温变出现卡滞，挡板边缘做了卷边强化处理，

　　在接近全关位置时可与风道内壁的密封面贴合，降低关闭状态下的漏风量。结构建模时对法兰安装孔的位置度、转轴与法兰端面的垂直度、连杆机构的运动行程都做了参数化约束，可根据不同的管道通径快速调整整体尺寸参数，适配不同项目的管路规格需求，建模过程中也验证了挡板从全开到全关整个行程的运动干涉情况，确保各活动部件在运动过程中不会与周边固定结构产生碰撞，满足实际装配和运行的空间要求。
