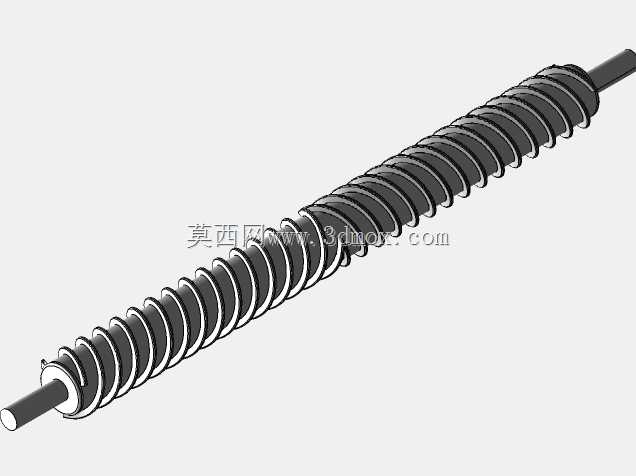

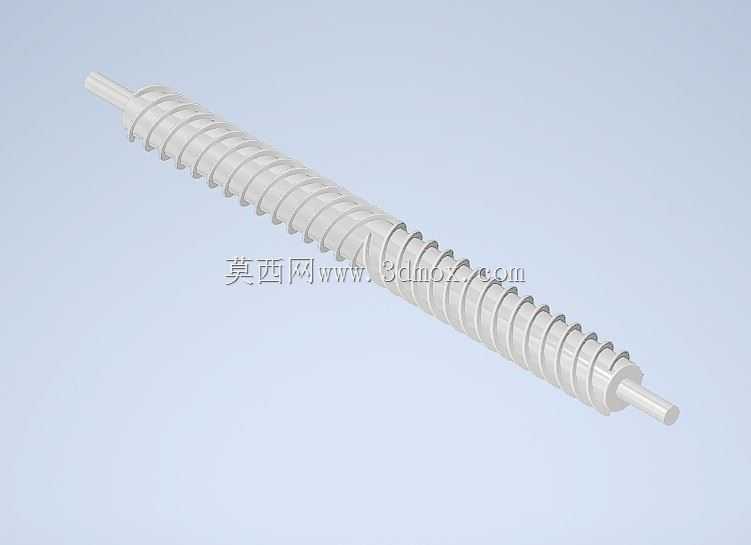

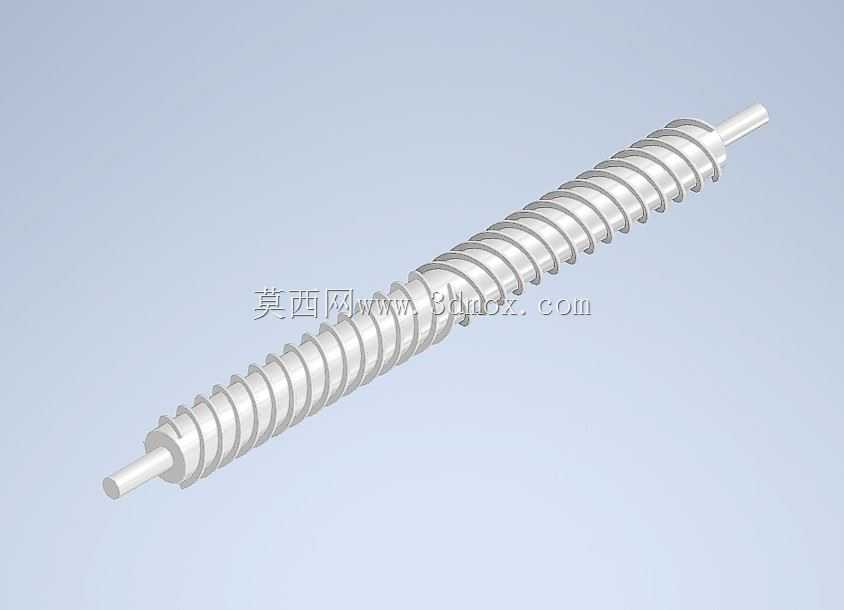

1型螺旋沟槽撒布辊结构设计

　　这款带连续螺旋沟槽的辊类零件，常被应用在粉体撒布、颗粒物料均匀布料的生产工位上，在食品加工粉料撒覆、农业物料播撒、工业辅料均匀涂布的场景中都能见到这类结构的身影。不同于普通光面输送辊，该辊体表面加工有连续等距的螺旋形凸棱结构，辊体转动时，螺旋沟槽会持续带起料仓内落下的物料，随着辊体匀速转动，沟槽内携带的物料会沿着辊体轴向逐步均匀下落，避免物料在局部堆积结块，实现连续均匀的撒布作业。从结构设计逻辑来看，辊体两端预留的等径光轴段是核心安装定位基准，装配时两端光轴与带座轴承内孔配合，可保证辊体转动时的径向跳动控制在合理范围内，避免螺旋棱与料仓侧壁、刮料板发生剐蹭干涉。螺旋凸棱的导程、棱高参数是设计核心，

　　导程大小直接决定物料沿轴向的输送分布速率，棱高则控制单圈转动携带的物料量，实际选型时需要匹配物料的粒径、流动性调整参数，比如针对流动性好的细粉料，可适当减小棱高避免撒料过量，针对流动性差的粗颗粒物料，可适当加大棱深保证携料量充足。辊体整体为同轴回转结构，两端安装轴的直径小于辊体主体外径，安装时需要注意预留轴向窜动间隙，避免热胀冷缩导致辊体卡滞，同时螺旋棱的旋向需要匹配辊体的转动方向，保证物料输送方向与设计布料方向一致。这类辊体通常采用金属材质加工，表面做耐磨处理以应对物料长期冲刷带来的磨损，部分接触腐蚀性物料的场景还会做表面防腐涂层处理，装配时配套的刮料板需要贴合辊体表面非螺旋棱的区域，及时刮除附着在辊面的残余物料，避免长期积料导致辊体转动负载增大。从安装边界来看，两端轴段的长度需要匹配安装机架的轴承座间距，辊体主体长度需要略大于布料幅宽，保证整个布料宽度范围内都能实现均匀撒料，避免边缘区域出现布料空白。
