剖视结构夹壳式刚性驱动联轴器

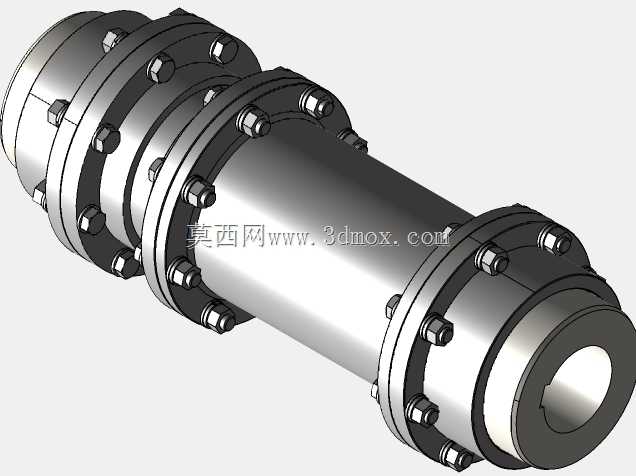

　　这款剖视展示的夹壳式刚性驱动联轴器，主要应用在重载传动工况的轴系对接场景中，常见于矿山输送设备、起重机械、冶金轧线辅机这类对传动同轴度要求较高、不存在频繁换向冲击的动力传输环节，用来实现两根同轴线布置传动轴的刚性连接，同步传递旋转扭矩，部分工况下也可承担小范围的轴向载荷限位作用。从结构设计来看，采用上下对合的夹壳抱紧形式，配合周向均匀布置的高强度螺栓实现锁紧，剖分面做了精准的定位止口设计，装配时无需大幅挪动两端的主动、从动轴设备，只需拆开上下夹壳扣合在轴端对应位置，按对角顺序拧紧螺栓即可完成安装，相比整体式套筒联轴器大幅降低了现场装配、后期维护的拆装难度，尤其适合长轴系、设备安装空间局促的现场改造场景。

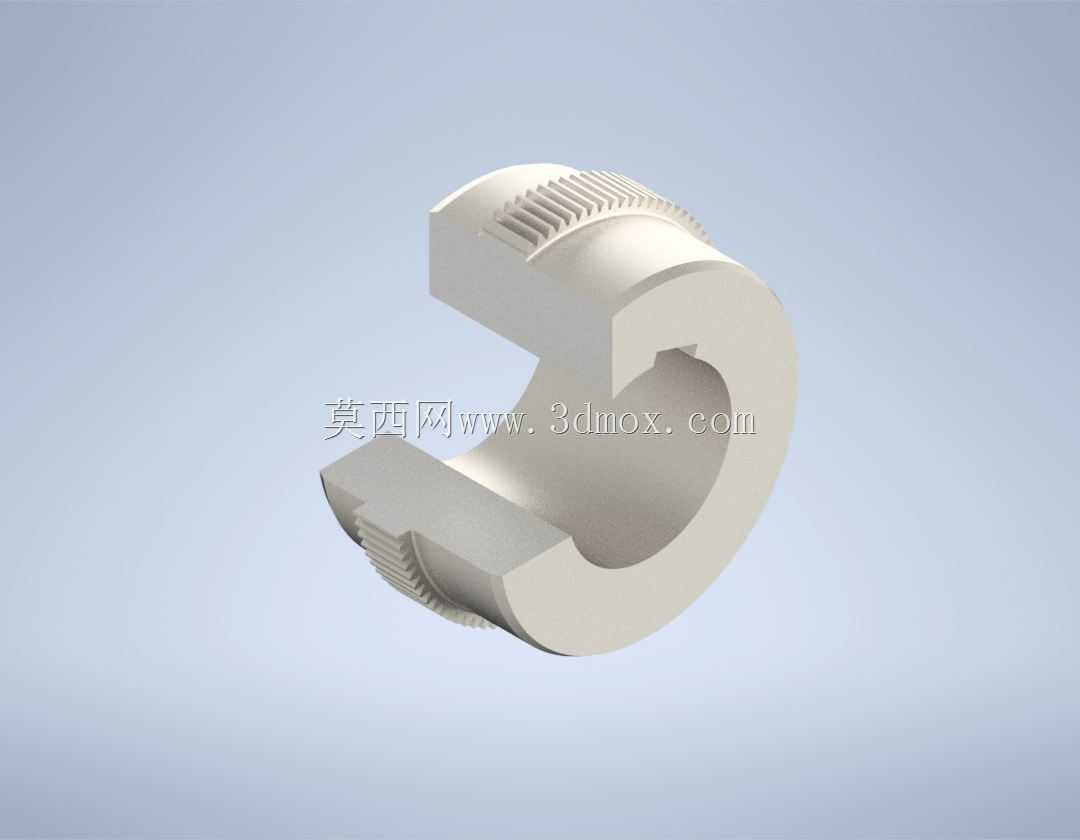

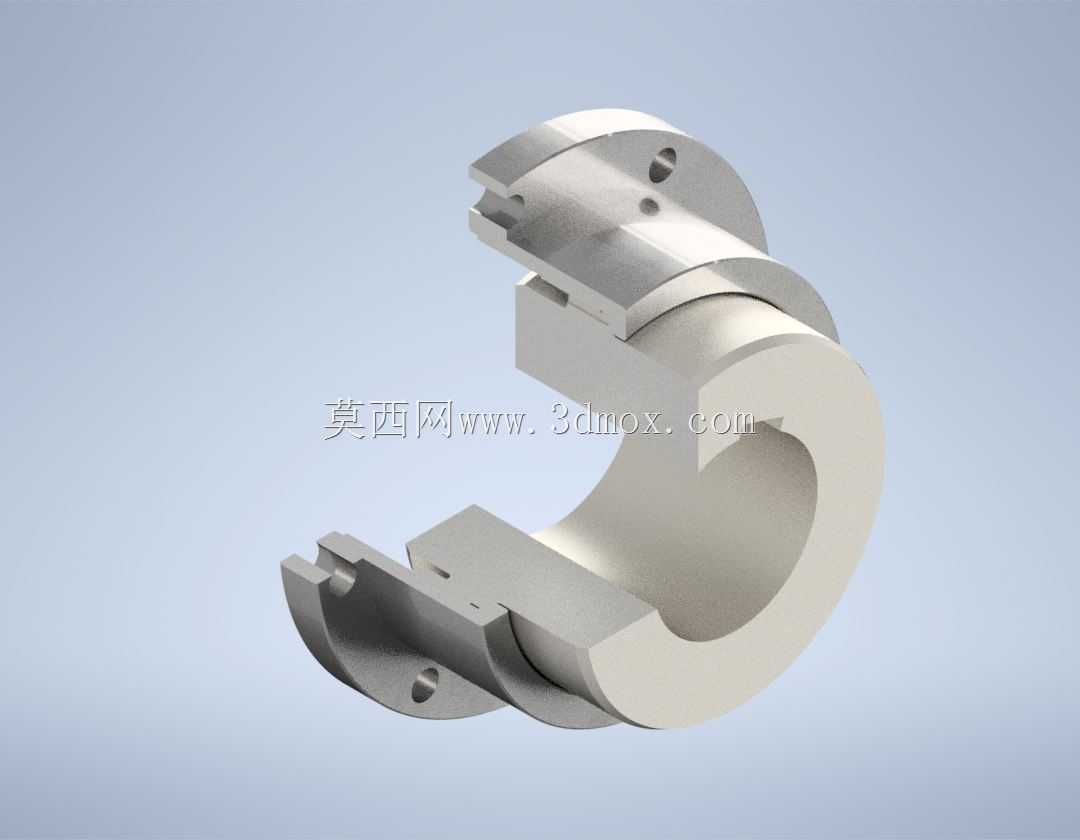

　　夹壳内壁与轴接触的位置做了适配轴径的精加工圆弧面，部分轴端配合位置预留了平键槽安装空间，可通过平键传递更大扭矩，避免抱紧力不足时出现轴与联轴器的相对打滑，同时夹壳两端的止口结构可在安装时快速找正同轴度，减少轴系运转时的偏摆附加载荷。从安装边界来看，联轴器的径向尺寸需匹配安装位置的周边安全间隙，确保运转时不会与周边的设备护罩、管线产生干涉，轴向长度需覆盖两端轴头的插入深度，通常轴头插入深度不小于轴径的1.2倍，保证抱紧力足够覆盖轴的接触段，螺栓锁紧时需严格按照扭矩要求操作，避免单个螺栓预紧力过大导致夹壳变形，或是预紧力不足导致运转时出现连接松动。这类刚性联轴器本身不具备补偿两轴相对偏移的能力，因此安装时对两轴的同轴度误差有明确要求，

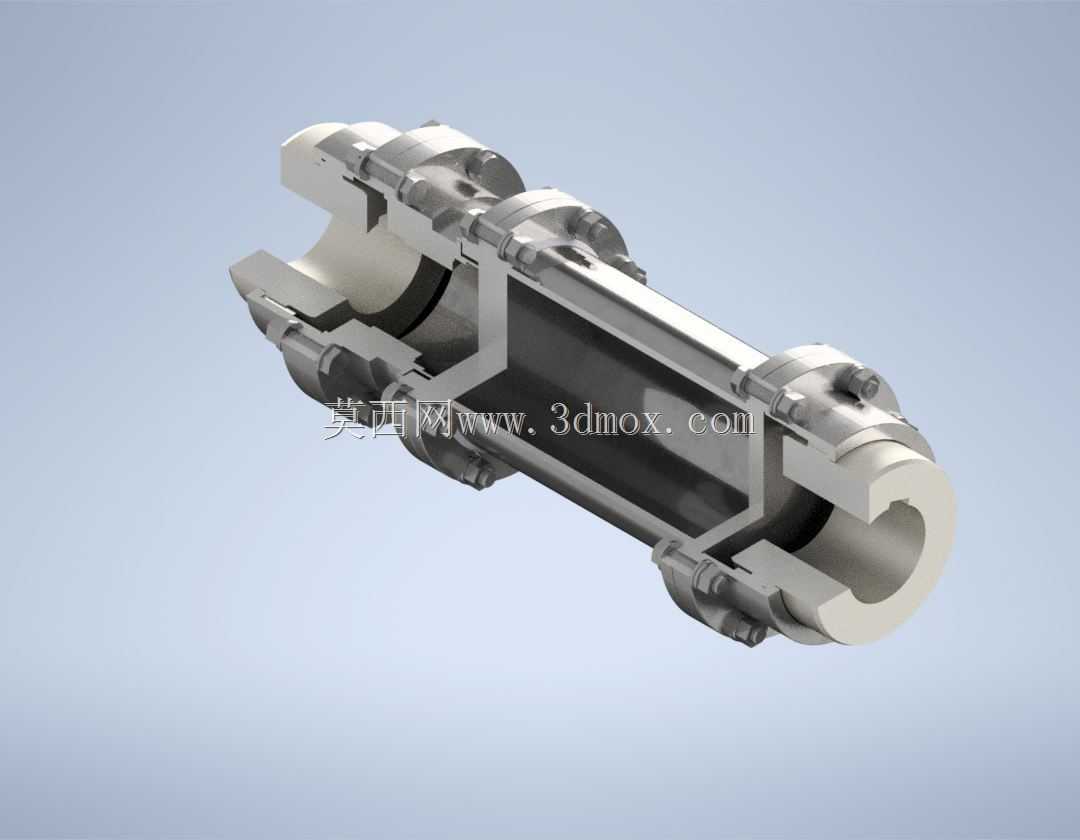

　　径向偏移量通常需控制在0.05mm以内，角向偏移不超过0.05°/100mm，否则会在轴、轴承位置产生较大的附加交变载荷，加速传动部件的磨损。模型采用剖视结构呈现，完整展示了内部的轴配合面、螺栓连接位置、键槽布置细节，可直接用于传动系统的装配干涉校验、安装指导示意，也可作为同类联轴器改型设计的结构参考，建模时对夹壳的圆角过渡、螺栓沉孔位置、止口配合公差都做了符合实际加工要求的还原，没有出现工艺无法实现的尖角、薄壁结构，夹壳的壁厚设计也匹配对应传递扭矩的强度要求，可通过常规的铸造、机加工工艺完成生产。
