工业输送线用带座式驱动辊结构设计

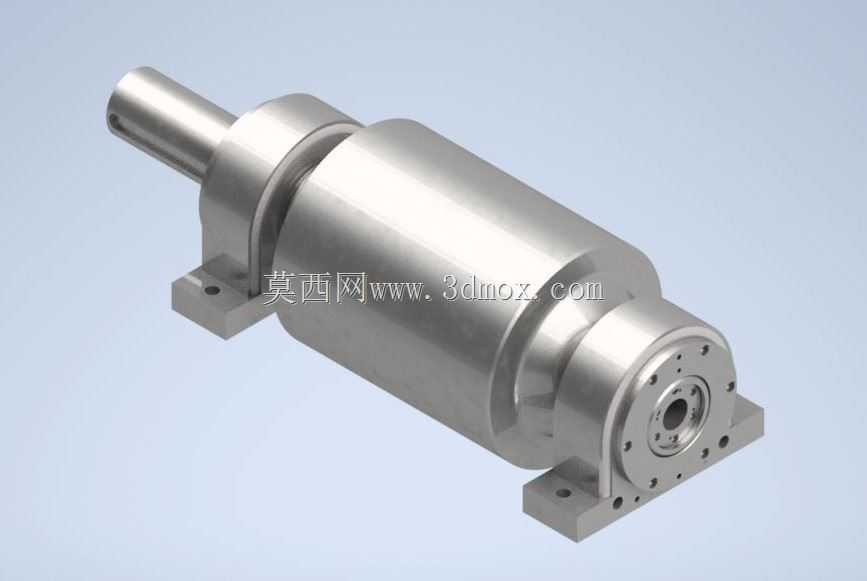

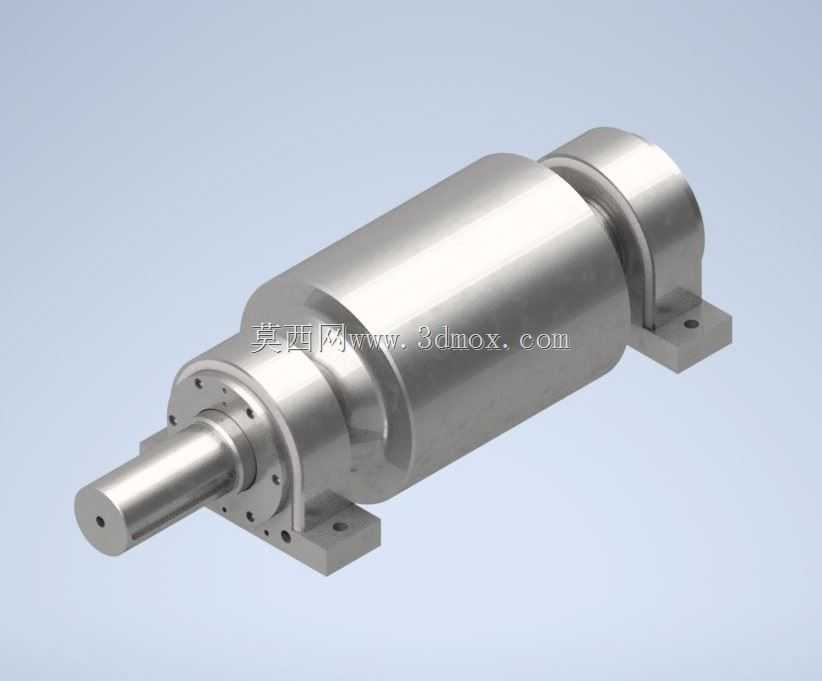

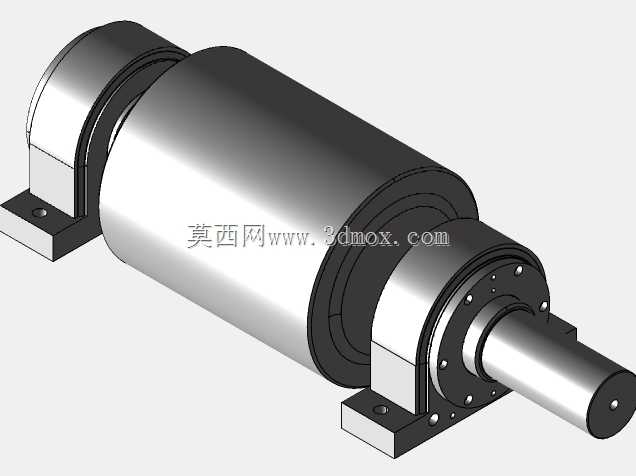

　　这款驱动辊主要面向连续输送类设备的动力传递场景设计，常见于带式输送机、辊道输送线、薄膜牵引设备、印刷包装走料机构中，作为主动动力部件承担带动输送带、料件或加工基材匀速行进的核心作用，区别于无动力托辊，该部件自带轴端动力输入接口，可通过联轴器与减速电机输出端直连，也可通过链轮、同步带轮接入设备传动链，适配不同布局的设备动力排布需求。从结构设计来看，整体采用一体式辊身搭配双侧支撑轴承座的布局，辊身采用实心轴加外套筒的刚性结构，辊面做精加工处理保证圆柱度，避免运行中出现径向跳动导致输送走偏、基材拉扯变形的问题；两侧的安装底座采用带安装孔的方形支脚结构，安装时可直接通过螺栓固定在设备机架的预设安装面上，无需额外设计焊接支架，

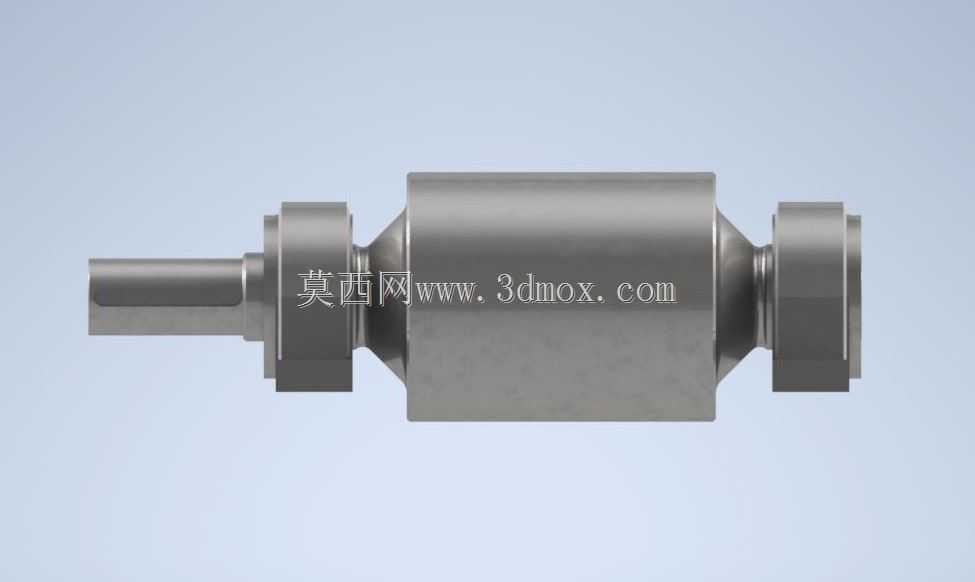

　　降低设备整体装配的加工量与调试难度。设计过程中优先考虑了运行稳定性，支撑位选用适配径向载荷的深沟球轴承，轴承位设置了对应的密封结构，可阻挡生产环境中的粉尘、碎屑进入轴承滚道，延长部件在多尘工况下的维护周期；轴伸端做了标准轴径设计，可适配常规规格的联轴器、传动轮，无需二次加工即可完成动力端对接。安装边界方面，双侧安装座的孔位间距、辊身直径、轴伸长度均按照常规输送线的通用安装尺寸设计，可直接替换同规格的老旧驱动辊，也可在新设备设计中直接调用该结构，减少重复建模的工作量；辊身的长度可根据输送面宽度做适配调整，当前模型的尺寸参数适配中等宽度的输送线场景，若用于宽幅输送场景，可在该结构基础上加大辊身壁厚、提升轴径来增强整体刚性，

　　避免长辊身运行中出现挠曲变形。实际应用中，该类驱动辊的运行线速度可通过配套减速电机的转速调节，适配不同输送节拍的生产需求，不管是轻工业的电子元器件输送、包装材料牵引，还是重工业的工件转运辊道，这类带安装座的一体式驱动辊都能凭借安装便捷、运行稳定的特性满足使用要求，建模过程中对轴承安装位、底座安装孔、轴伸键槽等细节都做了还原，可直接用于设备装配干涉检查、工况模拟仿真环节，也可作为非标设备设计时的标准件选型参考。
