带导轨输送结构的工业振动测试设备

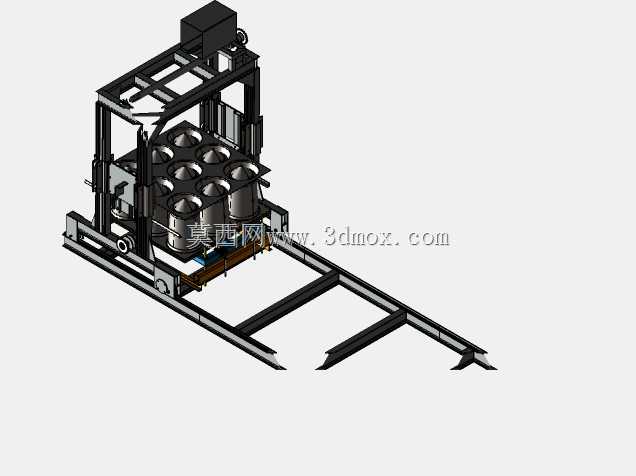

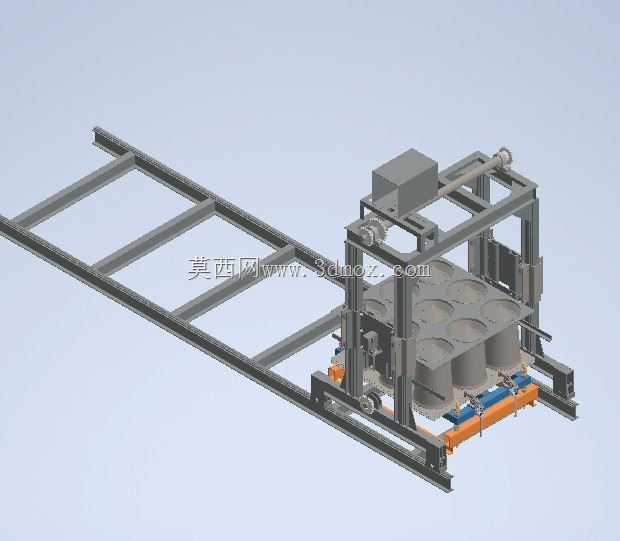

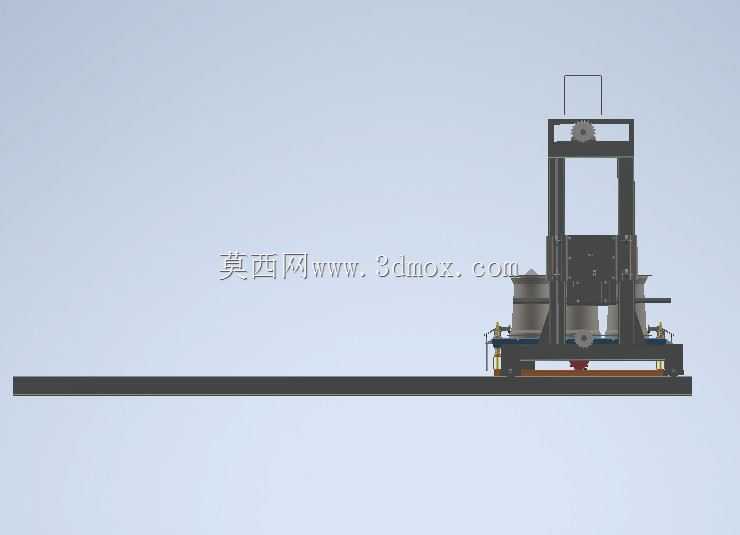

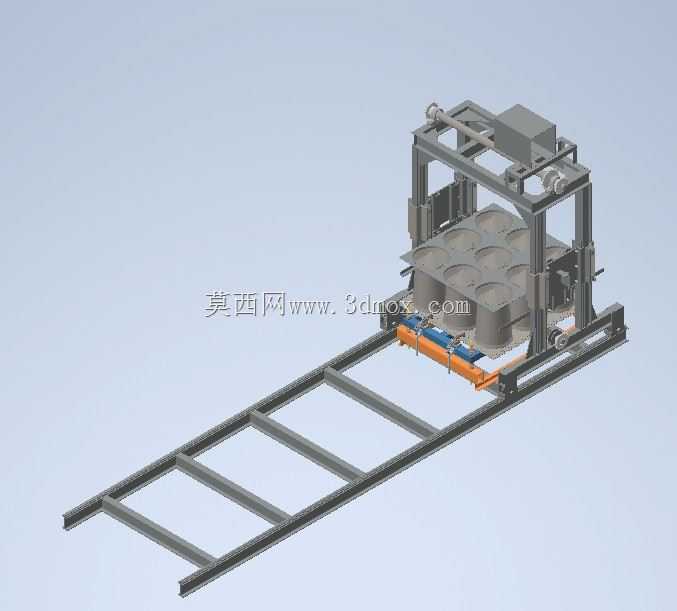

　　这款振动测试设备主要面向工业产品环境可靠性验证场景，多用于电子元器件、小型工业总成、包装件的耐振动性能考核，模拟产品在运输、实际运行过程中承受的往复振动载荷，排查结构连接松动、部件疲劳失效、焊点脱开等潜在问题，是产品研发阶段可靠性验证、出厂批次抽检环节的核心测试工装。设备采用框架式主体承载结构，上部为振动发生与装夹工位，下部配置长距离直线导轨输送结构，可实现待测试工件的线上转运与工位快速切换，适配流水线式批量测试作业需求，无需额外配置吊装转运设备即可完成工件的上下料操作，降低测试环节的辅助作业时长。从结构设计逻辑来看，主体框架采用矩形型钢焊接成型，预留了多组安装调节孔位，可根据不同尺寸的测试工装调整装夹区域的边界范围，

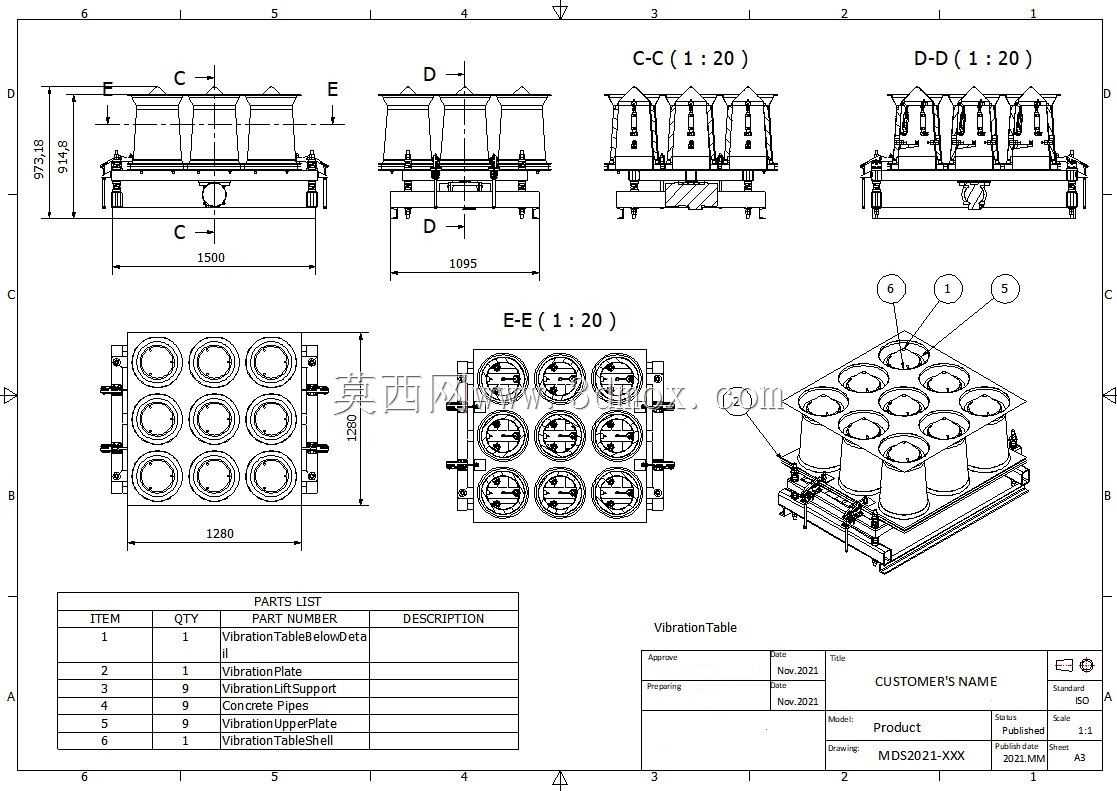

　　装夹平台采用带定位孔的格栅式结构，配合快速压钳可实现不同外形工件的快速固定，避免振动过程中工件移位影响测试精度。振动驱动单元布置于框架上部，通过曲柄连杆机构将旋转运动转化为水平方向的往复振动，振动幅值可通过调整曲柄偏心距实现多档位调节，适配不同测试标准的振幅要求。下部导轨采用重载型直线导轨副，输送架采用型钢焊接的梯型结构，承载面与振动工位平台齐平，输送到位后通过侧边的定位销实现工位精准锁定，避免测试过程中输送架出现窜动。设备安装时需注意底部预留足够的地脚固定空间，导轨延伸方向需预留不小于设备本体长度1.2倍的操作维护空间，主体框架的水平度需调整至0.2mm/m以内，避免振动过程中出现附加的侧向载荷影响设备使用寿命。

　　装夹区域的有效承载范围可覆盖常规小型工业部件的测试需求，框架上部预留了传感器安装位，可加装加速度传感器实时采集振动参数，外接测试系统实现振动数据的实时记录与分析。整体结构没有冗余的装饰性设计，所有型材选型、连接节点设计均围绕长期往复振动工况下的结构刚度要求展开，焊接节点均做了应力释放处理，避免长期振动导致的结构变形，导轨副配置了防尘密封结构，减少车间粉尘进入导轨滚道导致的磨损问题，适配生产车间、实验室等多场景的使用需求。
