印刷电路板导频安装结构组件

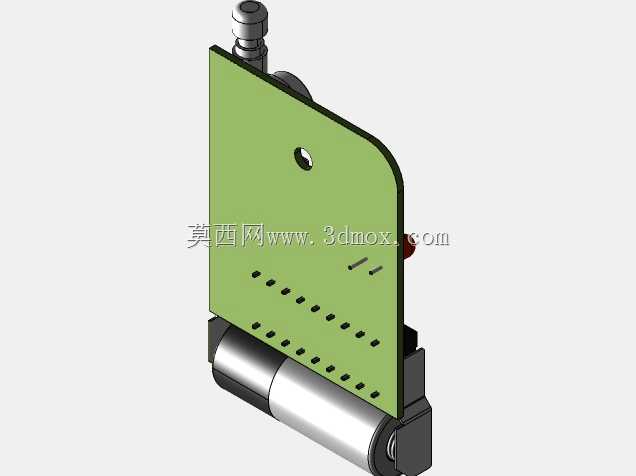

　　这套结构组件主要面向电子制造环节里印刷电路板的导频工序配套使用，在SMT产线后段的功能测试工位、电路板频率校准工位都能见到这类结构的身影，它承担着导频模块的承载、电路板的定位承托以及走线避让的核心作用，是小型电子测试工装里的核心承载单元。从结构设计逻辑来看，主体的绿色安装板采用了圆角切边处理，靠近操作侧的板边做了大圆弧过渡，避免操作人员在取放电路板时被锐边划伤，板面上预留的单孔是导频信号接头的安装位，孔位公差按照H7级精度设计，能保证信号接头安装后与电路板测试点的同轴度偏差控制在0.1mm以内，避免信号传输出现接触不良的问题。板面上排布的两排密集小孔是走线固定孔，用来绑扎导频模块的信号线缆，避免线缆在设备运行过程中晃动干扰测试信号，

　　靠近板端的两个微型定位销孔，是用来快速定位待测试印刷电路板的定位基准，销孔位置与电路板上的工艺定位孔完全匹配，能实现电路板的快速装夹，不需要额外调整对位。下方配套的辊轴组件是整个结构的活动承托部分，辊轴采用金属光轴搭配耐磨衬套的设计，能沿着轴向小范围滑动，适配不同宽度的印刷电路板承托需求，辊轴的安装座与主体安装板采用嵌入式连接，安装座上预留的调节槽可以调整辊轴与安装板之间的间隙，适配不同厚度的电路板承托，间隙调整范围在0.5mm到5mm之间，能覆盖常规消费电子类电路板的厚度区间。安装板顶部的金属接头是气路或者信号通路的快插接口，接口采用标准M5螺纹规格，能和产线上通用的快插接头直接适配，不需要额外做转接头设计。

　　整个组件的安装边界控制得比较紧凑，整体安装占用的平面尺寸不超过120mm*80mm，能直接集成到小型桌面式测试工装内部，也可以作为独立单元安装在大型自动化测试线的测试工位上，安装板背面预留的两个沉头孔是整个组件的固定安装位，孔位间距按照标准铝型材安装间距设计，能直接固定在30系列或者40系列的工业铝型材框架上，不需要额外加工转接板。在实际使用过程中，待校准的印刷电路板顺着辊轴推送到位后，板上的导频测试点刚好对准安装板上的信号接头，下压测试压头就能完成频率校准工序，整个结构没有多余的复杂传动部件，日常维护只需要定期清理辊轴上的锡渣、灰尘即可，衬套的耐磨寿命能达到10万次以上的装夹循环，完全能满足中小批量电子制造产线的使用需求。设计过程中特意将安装板的非功能面做了轻量化挖除处理，在保证结构刚性的前提下降低了整体重量，同时所有外露的金属部件都做了防锈处理，避免长期在车间环境下出现锈蚀污染电路板的问题。
