PCB导频安装固定组件结构设计

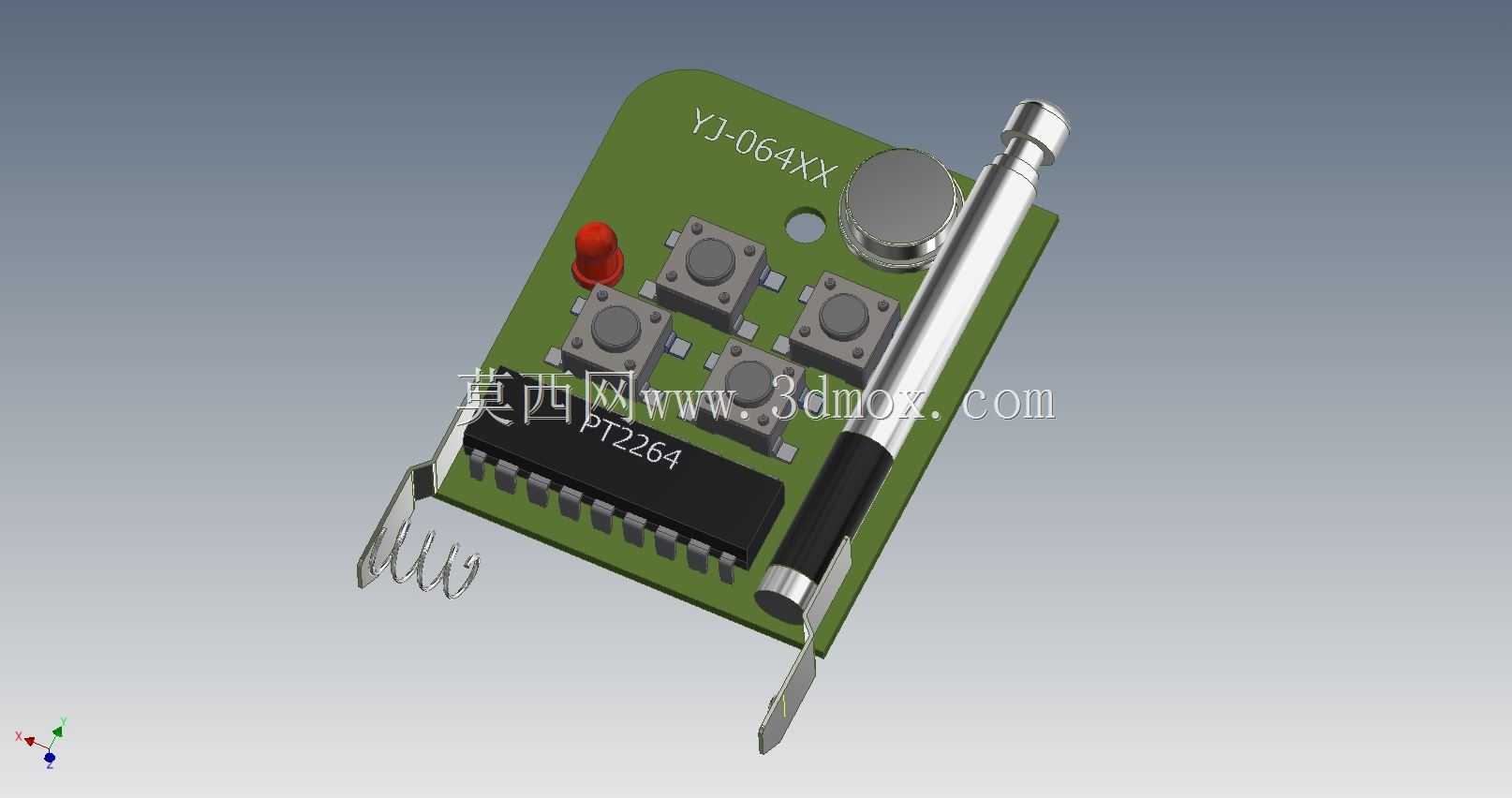

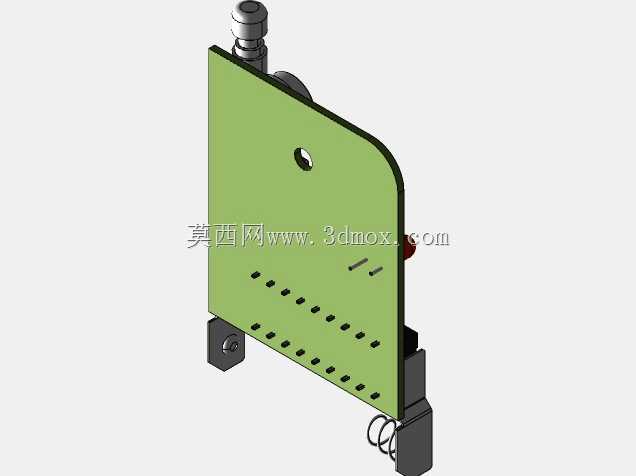

　　在电子装联生产线的测试工位、信号校准工位，这类PCB导频固定组件是保障导频信号稳定接入的核心结构件，日常生产中，PCB板件需要完成导频信号的输入输出校准，若板件固定不稳、接插件对位偏差，很容易出现信号衰减、接触不良的问题，直接影响测试数据的准确性，拖慢整线的节拍。从结构设计逻辑来看，该组件采用立式安装板作为主体承载结构，安装板边缘做了圆角过渡处理，避免生产操作人员在换型、取放板件时被锐边划伤，板面上预留的多组阵列安装孔位，可适配不同尺寸规格的PCB板件固定需求，无需额外更换治具就能完成多款相近规格板件的装夹，大幅降低了产线换型的时间成本。安装板顶部预留的同轴接头安装位，可直接固定导频信号输入的射频接头，

　　接头位置与PCB板上的信号触点精准对位，避免了接线杂乱导致的信号干扰问题，板侧设置的弹性压接结构，能在PCB板装入后提供持续的压紧力，保证板件在测试过程中不会因为设备振动、人员误触出现移位，底部的支撑脚采用带定位凸台的结构，可直接卡入测试台的对应安装槽内，不需要额外打孔固定，拆装十分便捷。从安装边界来看，该组件整体占用的台位空间较小，安装板的厚度经过受力校核，在长期装夹受力的情况下不会出现形变，板面上预留的单个定位孔可配合防呆销使用，避免PCB板装反导致的接插件损坏，底部的弹簧缓冲结构，能在板件压入时提供一定的行程缓冲，避免硬压导致PCB板边缘出现崩边、线路损伤的问题。实际应用中，这类结构不仅可以用在PCB导频测试工位，

　　经过简单的孔位调整，也可适配其他需要立式固定板件的信号测试、烧录工位，结构的通用性较强，所有的安装孔位、接插件位置都经过实际装配验证，不存在装配干涉的问题，支撑脚的高度经过匹配设计，保证PCB板装入后，底部的接线空间充足，不会出现线缆弯折过度导致的线芯断裂问题，板侧的旋钮式锁紧结构，操作人员无需借助工具就能完成板件的锁紧与释放，单手即可完成换件操作，适配产线快节奏的生产需求。
