LCR-T4电子元器件检测装置结构设计

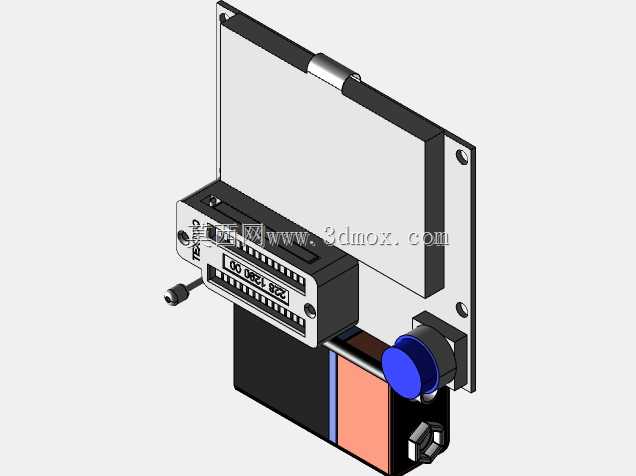

　　这款检测装置主要面向电子元器件来料检验、实验室元器件参数筛查、电子维修现场元件判定等场景，可完成电阻、电容、电感、二极管、三极管、晶闸管等常见直插与贴片元件的参数识别与性能判定，替代传统多台分立测量仪表的组合使用方案，减少桌面设备占用空间，提升元件检测的操作效率。装置整体采用立式分层布局，上部预留显示模块安装位，采用标准平行双轴铰接结构实现显示面板的角度可调，适配不同身高操作人员的观察视角，避免长期低头查看数据带来的操作疲劳；中部为核心测试接口与功能按键区域，集成多组ZIF锁紧插座，可兼容不同引脚间距的直插元件，同时预留贴片元件测试触点，无需额外转接夹具即可完成0805、0603等常规封装贴片元件的检测；

　　下部为核心电路与供电模块安装腔，侧边设置供电调节旋钮与外接供电接口，可适配USB直流供电与外接电池供电两种模式，满足固定工位与外出上门维修的不同使用需求。从安装边界来看，装置背部预留两组沉头安装孔，可直接固定在工作台立面支架上，也可通过底部防滑胶垫直接放置在水平工作台面，两种安装方式均不会遮挡侧边操作旋钮与前部测试接口；显示模块与主体框架之间的铰接结构采用阻尼转轴设计，调整角度后可自动锁止，无需额外支撑结构，转动行程覆盖0到120度区间，可覆盖坐姿操作的全部舒适观察角度。设计过程中优先考虑操作动线的合理性，测试接口布置在主体前部偏下位置，操作人员手持元件插入插座时，手臂可自然搭放在工作台面，减少长时间操作的肌肉负荷；

　　功能按键紧邻测试插座布置，完成元件插装后无需大幅移动手臂即可触发测试，单次检测操作的动作路径控制在10厘米范围内。接口区域的标识采用蚀刻工艺直接加工在面板表面，长期使用不会因摩擦出现标识脱落，避免操作过程中出现引脚插反的问题；供电模块与测试电路之间设置金属屏蔽隔板，减少电源纹波对小信号测量精度的干扰，保障nF级电容、mΩ级电阻的测量准确性。装置的外壳拼接处采用止口定位结构，装配时无需额外治具即可完成对齐，拼接缝隙控制在0.2毫米以内，既提升外观一致性，也可阻挡日常使用中的灰尘进入腔体内部，降低电路积尘带来的接触不良风险。
