直插式压敏电阻电子元器件三维结构

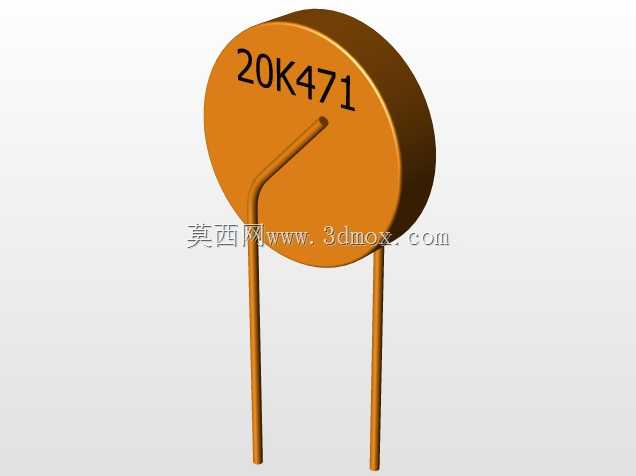

　　这款直插式压敏电阻的三维结构，还原了量产浪涌保护元件的真实形态，在消费电子、工业控制板卡、电源模块的电路设计场景中，这类元件是板级防护的核心基础器件，主要承担电路端口的瞬态过电压钳位功能，当线路中出现雷击、开关通断带来的异常高压尖峰时，元件阻抗会快速降低，将浪涌电流泄放至接地回路，避免后端主控芯片、功率器件被过压击穿。从结构设计来看，模型完整复现了圆片形陶瓷敏感基体与双直插引脚的组合形态，陶瓷基体是压敏电阻的核心功能区，采用氧化锌为主的多晶半导体陶瓷材质烧结成型，圆形的基体轮廓适配现有编带 packaging 的量产工艺，引脚采用镀锡铜包钢线材，弯折成型的角度完全匹配波峰焊、回流焊的通孔插装工艺要求，引脚伸出基体的长度、

　　引脚间距严格遵循通用直插元件的安装孔位规范，可直接适配标准2.54mm间距的PCB焊盘设计，不需要额外调整板卡开孔位置。建模过程中优先还原了元件的安装边界尺寸，基体的厚度、直径参数参考通用20D系列压敏电阻的实物公差做了还原，引脚的线径、弯折处的圆角处理都贴合实际生产的成型工艺，避免出现建模时直角弯折导致的应力集中问题——实际生产中引脚弯折处如果存在直角，在插件作业、波峰焊受热后很容易出现引脚断裂、基体受应力开裂的不良，因此模型中弯折位置保留了合理的工艺圆角，和量产元件的成型状态一致。在电路布局选型阶段，这类三维模型可以直接导入PCB设计软件做3D布局校验，检查元件和周边电容、电感、散热片的装配间隙，

　　避免出现板卡组装时元件干涉的问题，尤其是在高密度电源板卡设计中，直插元件的高度、引脚占位会直接影响上层外壳的装配空间，精准的三维模型能提前规避试产阶段的结构干涉问题，减少打样迭代次数。不同于贴片类压敏电阻，直插结构的元件能承受更大的浪涌电流泄放能力，因此在大功率电源、户外工业设备的端口防护中应用更广，模型还原的引脚成型结构，也能为自动化插件设备的料站参数设置提供参考，引脚的共面度、伸出长度都符合自动化插件的抓取要求，不需要额外调整插件机的成型夹具参数。
