5x20规格保险丝座结构三维设计

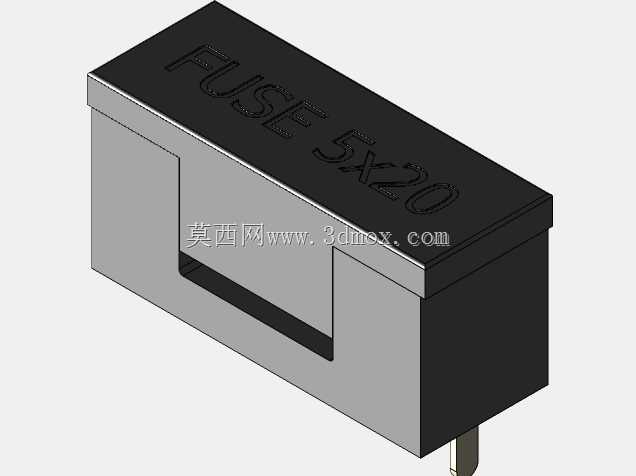

　　在低压配电、工控板卡、小型家电、测试仪器的电路设计环节，过流保护元件的安装适配一直是结构布局里容易被忽略却直接影响后期维护效率的细节，这款适配5x20规格管状保险丝的安装座，就是针对板载直插式安装场景做的结构还原。从实际使用场景来看，这类保险丝座大多直接焊接在PCB板上，或是通过插片端子外接导线，承担回路过流熔断后的物理承载与电路分断支撑作用，日常检修更换保险丝时不需要拆解整机组装结构，直接掀开上盖就能完成替换，比直接将保险丝焊接在回路里的方案维护效率高很多。设计时首先考虑的是安装边界的适配，座体下方伸出的两个直插引脚间距严格匹配常规PCB布线的孔位标准，引脚长度兼顾波峰焊的吃锡深度要求，不会因为引脚过短导致焊接虚接，

　　也不会因为引脚过长造成焊盘之间的锡连短路。座体的主体空腔尺寸完全贴合5x20管状保险丝的外形公差，内壁预留了0.2mm的装配间隙，既不会因为间隙过大导致保险丝安装后晃动松脱，也不会因为间隙过小造成保险丝插装卡滞，两端的导电接触片位置做了限位凸台设计，确保保险丝装入后两端金属帽能和接触片完全贴合，避免接触电阻过大引发的温升问题。上盖和底座的配合采用卡扣式结构，侧面的开槽刚好对应上盖的卡扣位，装配时不需要额外螺丝固定，按压到位就能实现可靠锁合，上盖表面蚀刻的规格标识直接做在模具型面上，不会因为长期擦拭、高温环境出现标识脱落，方便运维人员快速识别适配的保险丝规格。外形上整体做了直角过渡的方正结构，没有多余的异形凸起，

　　在PCB板上布局时可以紧贴其他元件排布，最大化节省板上安装空间，座体外壳选用阻燃绝缘材质，设计时壁厚均匀控制在1.2mm，既满足电气绝缘的耐压要求，也兼顾注塑成型的工艺性，不会出现壁厚不均导致的缩水、翘曲变形问题。实际选型使用时，这类保险丝座的额定载流能力需要和内置保险丝的分断能力匹配，结构设计上的接触压力、绝缘距离都是经过实际工况验证的，能在回路出现过流故障时，避免保险丝熔断产生的电弧外泄，保障周边电路元件的安全。
