双轮槽式导向支撑滑轮支架结构

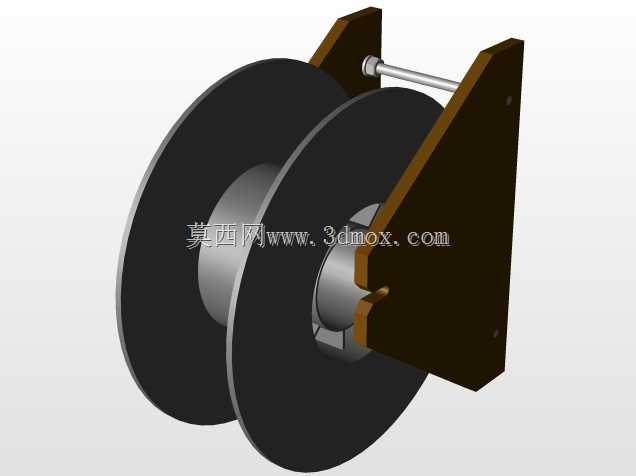

　　这类带双侧挡边的滑轮支架结构，常出现在起重牵引、线缆输送、小型物料吊运设备的走线走绳系统里，核心作用是为柔性牵引件提供稳定的转向支撑，同时约束牵引件的横向窜动，避免运行过程中出现脱槽、卡滞、偏磨的问题。从结构设计来看，两侧的立式支撑板采用对称式布局，通过横向销轴完成滑轮组件的穿装固定，支撑板下端做了适配安装基面的定位缺口，既可以卡入配套的安装座完成快速定位，也能通过紧固件直接锁附在设备的机架立面，安装边界的预留间隙刚好避开销轴端部的突出量，不会出现装配干涉。滑轮部分采用双挡边的槽型结构，轮槽的弧度匹配常规圆截面牵引件的曲率，不管是钢丝绳还是尼龙牵引绳，都能顺畅贴合在轮槽内滑动，轮体和中心轴套之间预留了转动间隙，

　　可适配自润滑衬套或者微型轴承的安装，满足不同转速、不同载荷工况的使用需求。设计过程中优先考虑了受力的对称性，两侧支撑板的厚度一致，销轴的受力点刚好落在两块支撑板的中心连线上，牵引载荷施加时不会出现单侧支撑板偏载变形的问题，轮体两侧的挡边高度高出轮槽底面足够尺寸，即便牵引件在运行中出现小幅摆动，也不会从轮槽内脱出。实际应用场景里，这类结构可以用在小型吊机的臂端导向位置，承担起吊重物时的钢丝绳转向，也可以用在自动化生产线的线缆排布系统里，为拖拽的电缆提供滑动支撑，减少线缆移动时的摩擦阻力，还能适配门窗启闭的牵引机构、健身器材的配重导向系统，适用场景覆盖了多数需要柔性件转向支撑的机械结构。结构的整体外形紧凑，

　　两块支撑板之间的间距刚好容纳滑轮的宽度，没有多余的外凸结构，安装时不需要预留过大的避让空间，不管是水平安装还是垂直吊装，都能通过支撑板上的安装位完成固定，销轴两端做了防脱结构设计，避免设备长期运行过程中销轴窜出导致滑轮脱落。轮体的转动阻尼可以通过选配不同的转动副来调整，轻载场景下直接用轴套配合就能满足长周期免维护的使用需求，重载或者高转速场景下换装滚动轴承即可提升转动顺畅度，不需要改动支架的整体结构，具备不错的适配通用性。
