带数显的直流降压调压电源模块结构

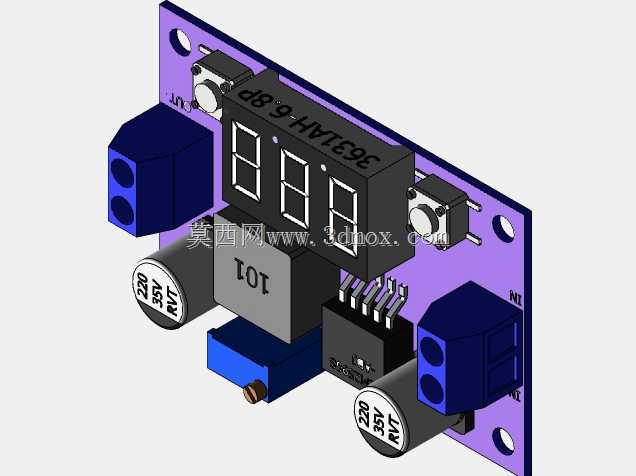

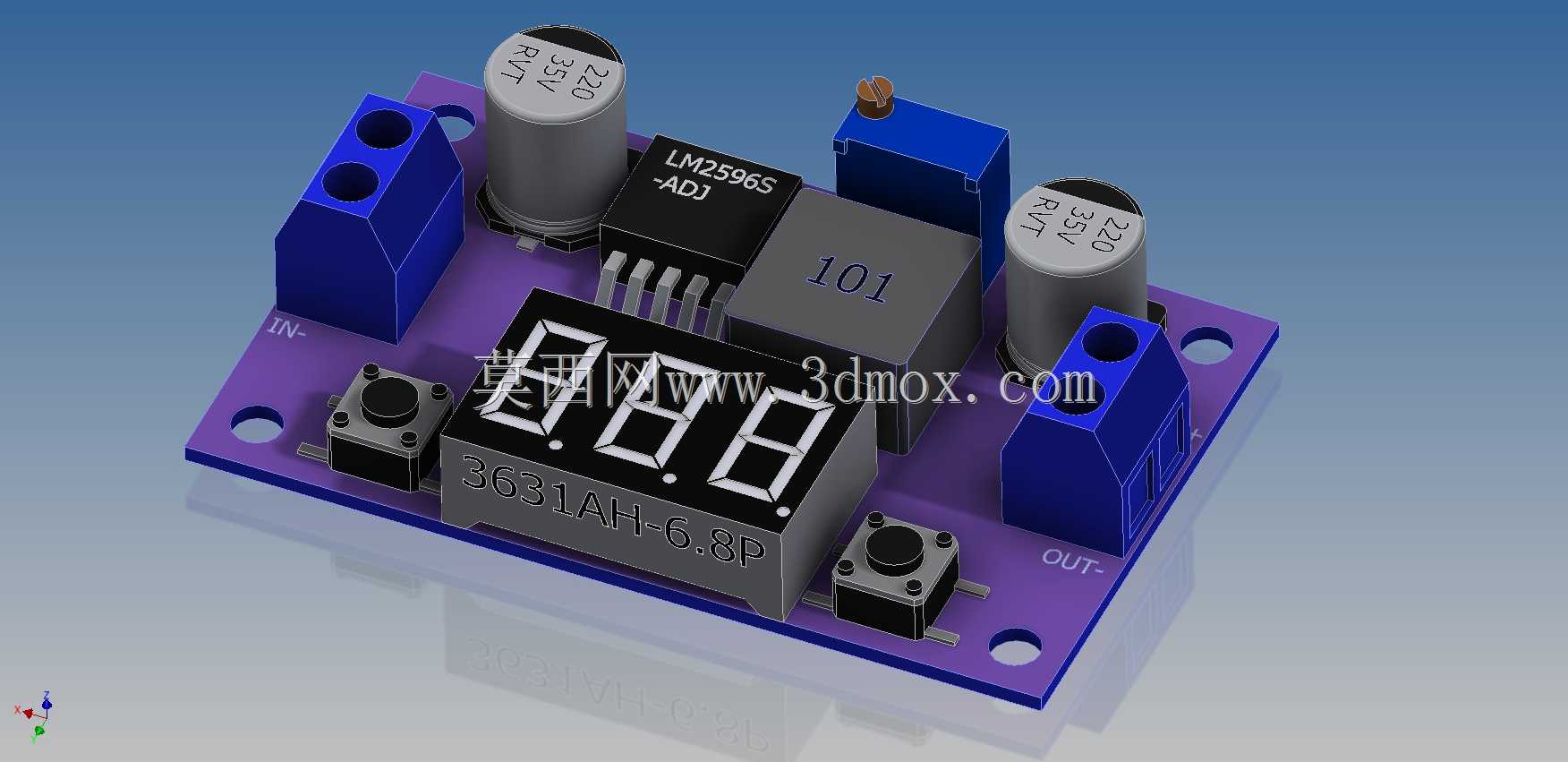

　　这款直流调压模块的三维结构还原，完全贴合小功率直流供电场景的实际装配需求，在嵌入式设备供电改造、实验台临时电源搭建、小型工控板卡供电适配这类场景里，这类模块是工程师手头最常用的电路组件之一。从结构设计来看，整个模块采用紫色PCB作为安装基底，所有元器件的布局完全遵循低压直流电路的布线逻辑：输入端与输出端分别布置在PCB两侧，采用蓝色接线端子作为外接导线的连接位，避免输入输出走线交叉带来的干扰；电解电容分别布置在输入、输出回路的紧邻位置，大容量电容的摆放位置刚好贴合PCB边缘，既预留了足够的焊接空间，也不会和中间的调压主芯片、数码管组件产生结构干涉。中间位置的数码管显示组件采用立式安装，高度刚好高出主调压芯片与电感元件，

　　在模块装入设备壳体后，数码管的显示面可以正对设备的观察窗口，不需要额外增加导光结构就能直接读取输出电压数值；板载的调节电位器与按键布置在数码管侧边，用手就能直接触达，不需要额外拆卸设备外壳就能完成输出电压的微调。从安装边界来看，整个模块的外形尺寸控制在7cm×4cm的范围内，PCB板的四个角预留了标准的安装孔位，可以直接用铜柱固定在设备内部的安装平面上，也可以通过导轨卡扣卡装在标准电气安装导轨上，适配不同设备的内部安装空间。模块的重量仅33g，对安装点位的承重几乎没有要求，哪怕是3D打印的轻量化设备壳体，也能直接固定该模块不会出现结构变形。功能层面，该模块支持4-40V的宽范围直流输入，在减压工作模式下可以实现1.

　　25V-37V的连续可调输出，2A的连续输出电流可以覆盖绝大多数小型传感器、工控板卡、小型直流电机的供电需求，150KHz的工作频率让外围滤波元件的体积可以做的足够小巧，输出电压的显示精度控制在±5‰，日常调试时不需要额外外接万用表就能快速确认输出电压数值。建模过程中完全还原了每个元器件的实际外形与安装高度，包括电感元件的标识、电解电容的极性标注、接线端子的压线结构、数码管的引脚排布都做了1:1的还原，不管是用来做设备内部的装配干涉检查，还是做教学演示的电路结构展示，都能直接调用该模型完成布局验证，不需要再单独对每个电子元件做简化建模，能大幅缩短电控部分的结构设计周期。
