单节18650圆柱电芯卧式固定电池架结构

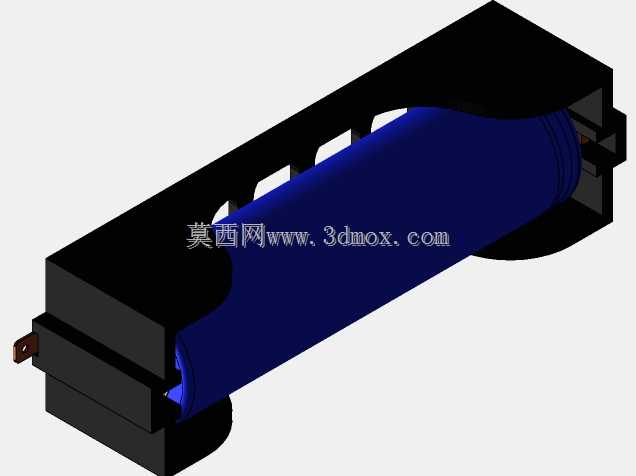

　　在手持检测设备、便携储能终端、小型工业传感节点这类需要内置圆柱锂电供电的产品结构设计中，单节18650电芯的固定结构是电源舱设计的核心基础部件，直接决定电芯装配的可靠性、后期维护的便捷性，以及设备在振动工况下的供电稳定性。这款卧式安装的18650电池架，采用半包式限位结构设计，主体承托部分做了与18650电芯柱面完全贴合的圆弧曲面，曲面弧度严格匹配18650电芯18mm的标准外径，电芯装入后不会出现径向窜动，架体两侧设置带弹性余量的卡扣位，卡扣的扣合深度经过反复校核，既可以保证电芯装入后不会从架体中脱出，又能在更换电芯时通过适度施力顺利取出，不需要额外借助工具。架体两端预留了标准弹片接触位的安装空间，接触位的位置公差控制在0.

　　1mm以内，能够适配市面上绝大多数常规规格的18650正负极接触弹片，避免出现接触不良、电芯装不到位的问题。架体侧面开设了三处镂空槽，一方面可以减少架体本身的材料用量，降低结构件自重，另一方面能够为电芯工作时的热量散发留出对流通道，避免密闭空间内电芯积热影响循环寿命。安装边界上，这款电池架的整体长度适配单节18650电芯加两端接触弹片的总长度，安装孔位设置在架体底部的两侧凸台上，孔位间距适配便携设备内部常见的20mm、25mm两种安装孔距标准，可以直接通过M2自攻螺丝固定在设备的塑料壳体或者内部安装板上，不需要额外设计转接固定结构。从设计思路来看，这款结构没有采用全包裹的仓体设计，而是保留了电芯柱面大部分的裸露区域，

　　既方便生产装配时快速识别电芯的极性标识，也能在设备出现意外进水的情况下，让进入电池舱的液体快速流出，减少电芯正负极被液体短接的风险。在实际选型应用中，这款电池架可以直接嵌入到手持条码扫描器、便携式气体检测仪、小型户外照明设备的内部结构中，不需要对电源舱做额外的曲面适配，架体的壁厚经过结构强度校核，在1米高度自由跌落的工况下，不会出现架体断裂、电芯脱出的情况，完全满足消费类便携电子、小型工业手持设备的结构可靠性要求。同时架体的边角位置全部做了R0.5以上的圆角处理，避免装配过程中锋利的边角划伤电芯外皮，降低生产装配环节的绝缘破损风险。
