旋转陀螺游戏配套托盘结构三维设计

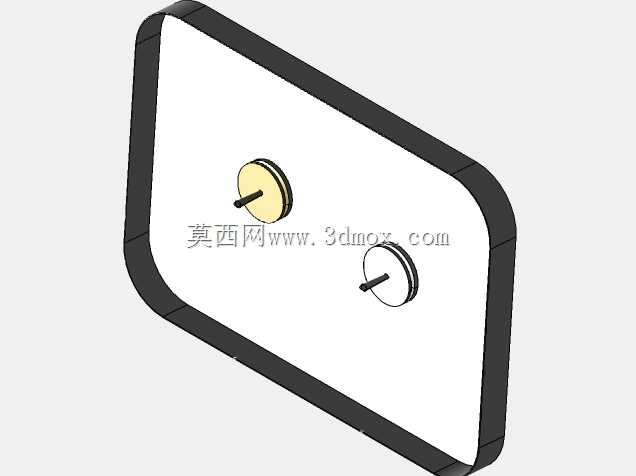

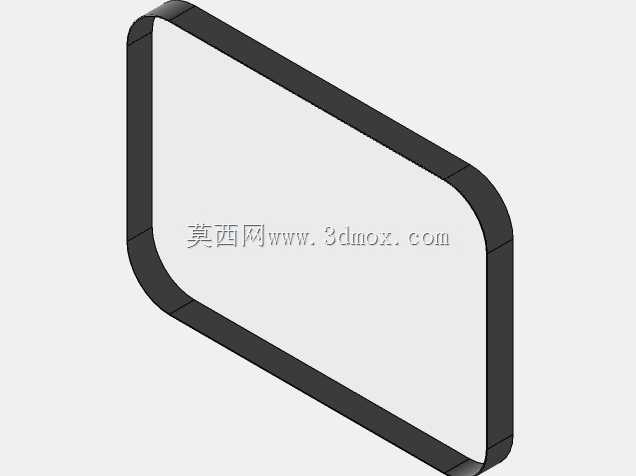

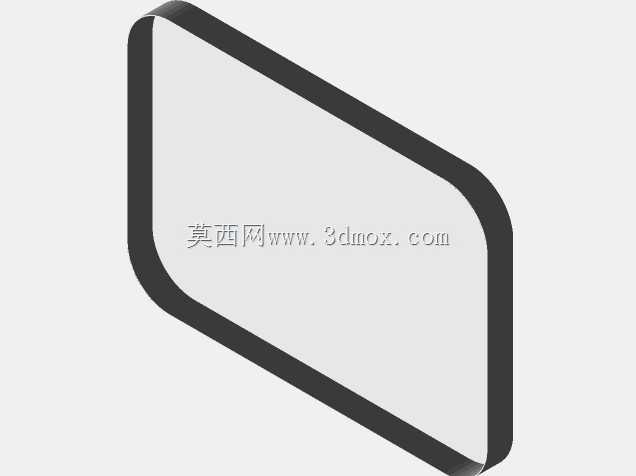

　　这套结构设计围绕桌面旋转陀螺游戏的实际使用场景展开，核心解决传统陀螺游戏无固定承载区域、陀螺旋转飞出易丢失、旋转面不平整影响陀螺续航的实际问题。承载托盘采用圆角矩形的围边结构，围边高度控制在12mm，既能够阻挡高速旋转的陀螺因初始发力偏移滑出承载区域，又不会遮挡操作者观察陀螺旋转状态的视线，托盘内部承载平面做平面度公差约束，平面度误差控制在0.05mm以内，避免因平面凹凸导致陀螺旋转过程中出现受力偏移、提前停转的问题。托盘的边角采用R30的大圆角过渡，一方面消除直角结构的锐边安全隐患，避免游戏过程中磕碰划伤使用者，另一方面圆角结构能够让滑到边缘的陀螺顺着弧面自然回滑到承载区域中心，不会卡在边角位置中断旋转过程。

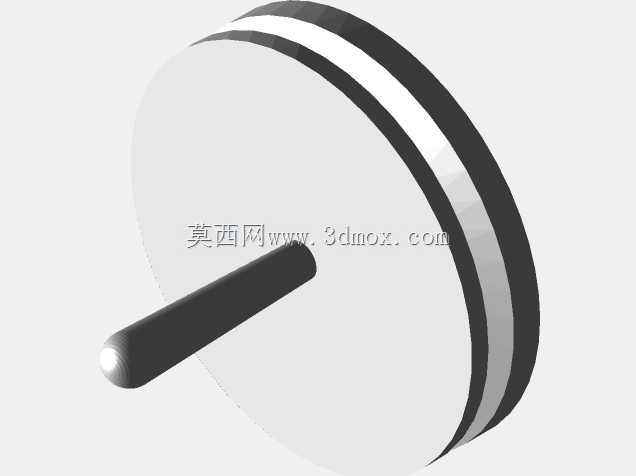

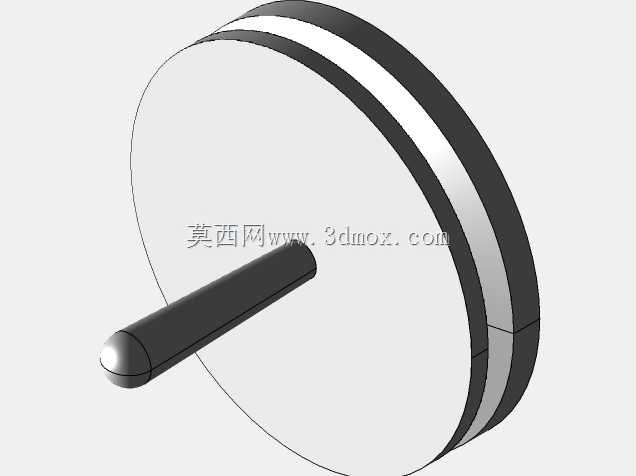

　　配套设计的两款旋转陀螺采用同轴回转体结构，整体重心严格控制在旋转轴的中下部，降低旋转过程中的重心高度，提升旋转稳定性，陀螺顶部的旋拧柱直径设计为6mm，高度8mm，刚好适配成年人手指捏合发力的尺寸，捏合位置做滚花防滑处理，减少旋拧发力时的手指打滑问题。陀螺底部的支撑头采用球面接触设计，接触球面半径控制在2mm，极小的接触面积能够大幅降低旋转过程中的摩擦阻力，延长陀螺的单次旋转时长，支撑头与陀螺主体采用可拆卸的嵌合结构，磨损后可单独更换支撑头，无需整体报废陀螺主体。

　　从设计思路上，整套结构优先考虑日常休闲使用的耐用性与易加工性，托盘主体采用1.5mm壁厚的钣金折弯成型工艺即可实现量产，围边与底面采用无缝焊接后打磨抛光，加工成本低且结构强度足够，能够承受日常使用中的磕碰、摔落不会出现变形。陀螺主体可采用铜、不锈钢或者硬质塑料加工，不同材质的陀螺可带来不同的旋转手感与重量反馈，适配不同使用者的操作偏好。在动力学特性设计上，陀螺的外缘做加厚处理，将大部分质量集中在旋转半径最大的外缘位置，提升转动惯量，让陀螺在旋转过程中具备更好的抗干扰能力，即使受到轻微的外力触碰也能保持旋转状态不会倾倒。

　　安装与使用边界方面，整套结构无需额外固定安装，放置在任意水平桌面即可使用，托盘整体外轮廓尺寸为240mm×160mm，占用桌面面积小，适合家庭桌面、休闲吧台、研学教具等多个场景使用。作为研学教具使用时，这套结构可直观演示刚体旋转、转动惯量、重心稳定等力学原理，让使用者通过实际操作理解旋转体的动力学特性；作为休闲游戏道具使用时，统一的承载平面与围边结构能够制定标准化的游戏规则，比如比拼陀螺旋转时长、碰撞后保持旋转的能力，提升游戏的公平性与趣味性。建模过程中对所有回转面、配合面做了连续的曲率约束，避免出现曲面断层导致的加工应力集中问题，所有棱边都做了R0.5的倒圆角处理，没有尖锐的毛刺结构，日常接触使用不会划伤皮肤。托盘底部可粘贴四个直径10mm的硅胶防滑垫，放置在光滑桌面时不会因为陀螺旋转的震动出现托盘滑移的问题，保证使用过程中的结构稳定性。
