交错轴双螺旋啮合传动机构展示装置

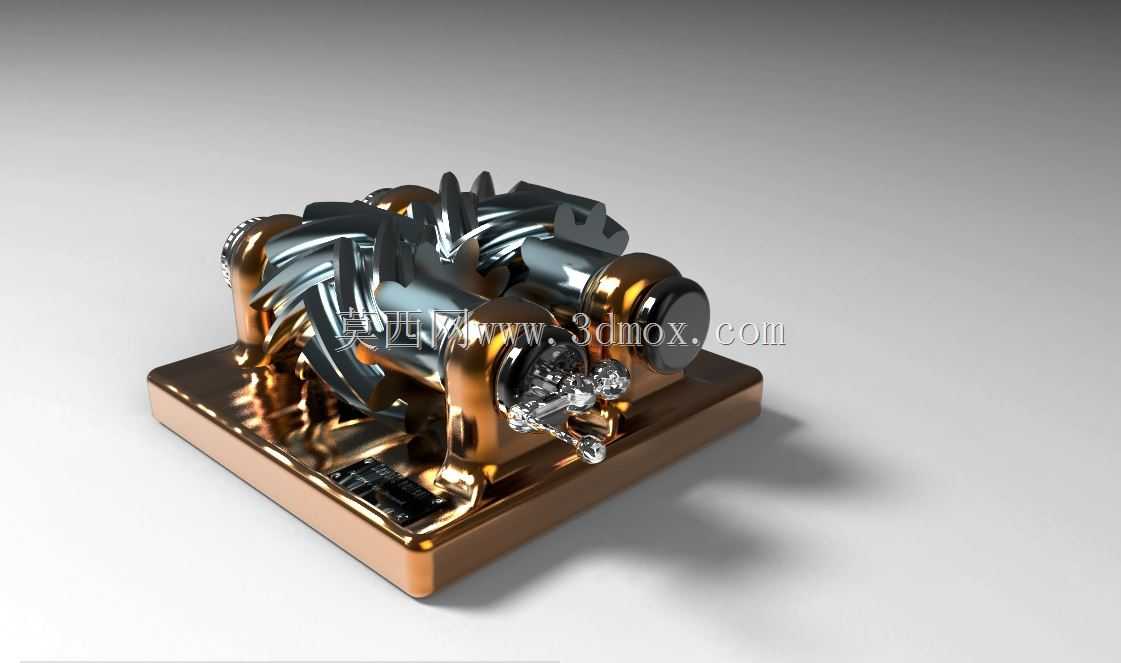

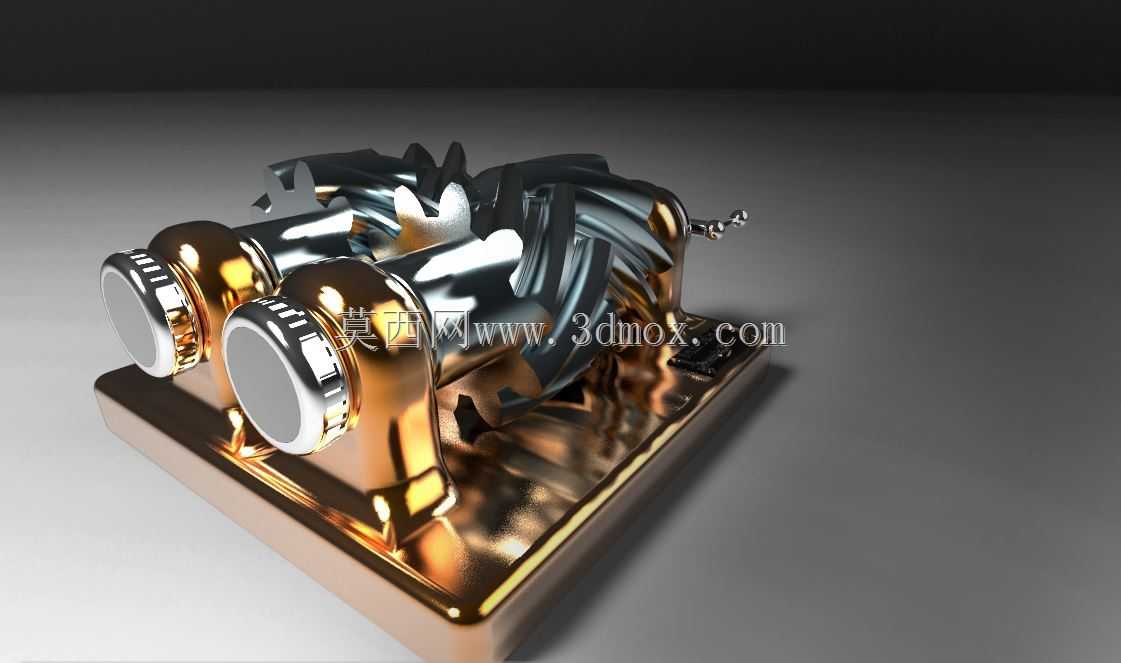

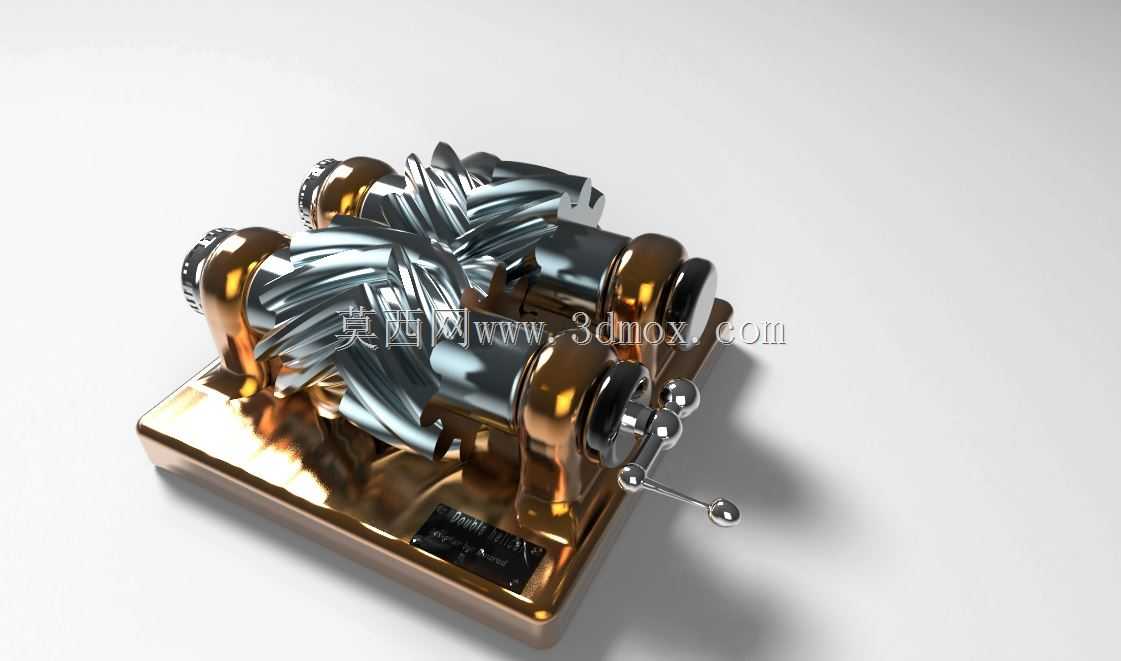

　　这套交错轴双螺旋啮合传动结构，核心采用两组空间交错布置的螺旋齿构件完成动力传递，区别于常规平行轴圆柱齿轮、相交轴锥齿轮的传动形式，可在轴线空间交错的工况下完成旋转运动的换向与扭矩传输，在小功率精密传动、特殊空间布局的动力传输场景中具备独特应用优势。从结构布局来看，两组螺旋齿件的轴线呈90度空间交错，齿面为连续螺旋曲面，啮合过程中齿面接触为渐进式线接触，相比直齿交错轴传动的冲击接触，啮合重合度更高，传动过程更平稳，运行噪音更低，适合对传动平顺性有要求的轻载传动工位。支撑结构采用分体式轴承座布置，四个支撑点位分别对应两根传动轴的两端，轴承座与底部安装平台采用定位止口配合，保证装配时两根轴的中心距、轴线交错角精度符合设计公差要求，

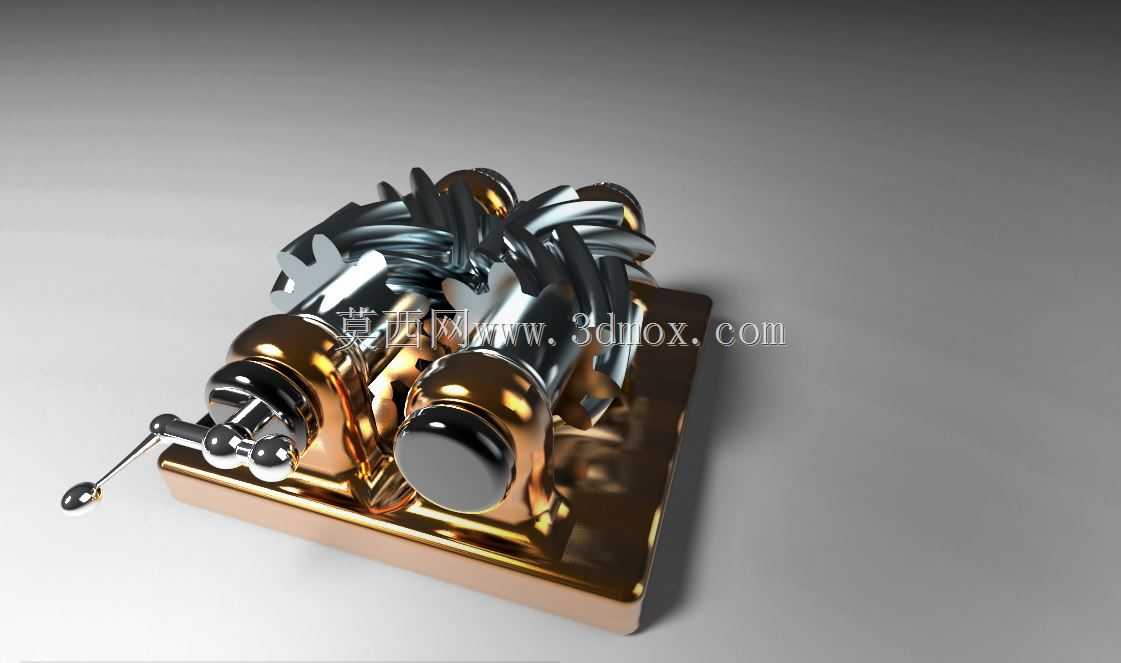

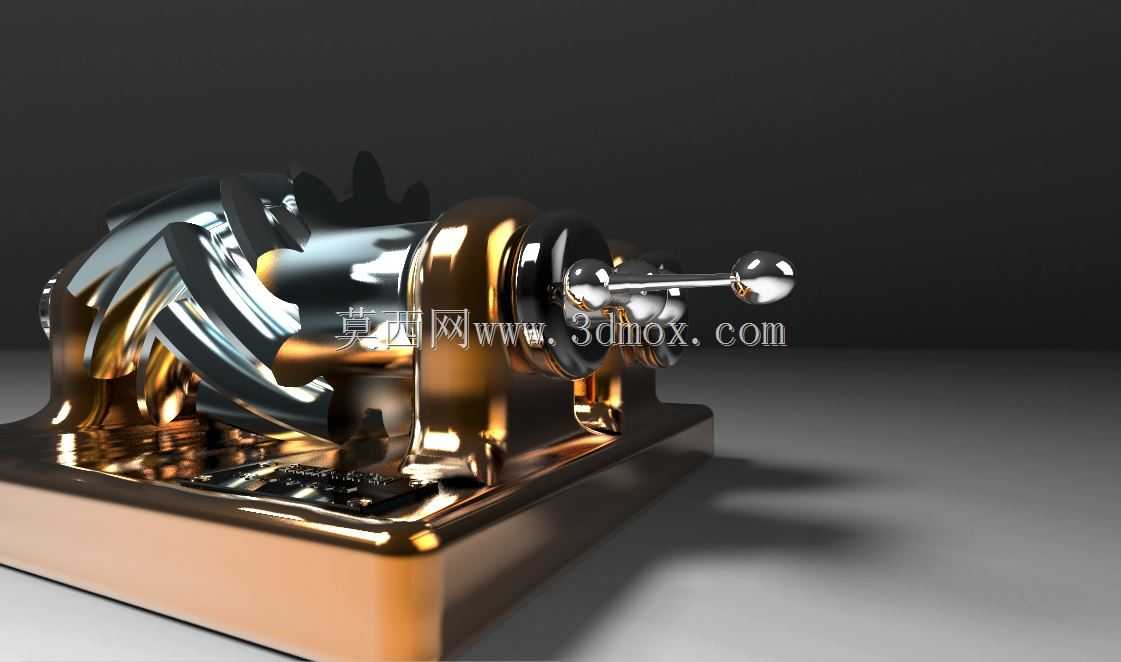

　　避免因安装偏差导致齿面偏磨、传动卡滞的问题。底部安装平台为带安装孔的矩形金属基座，平台上预留的四个沉头安装孔可直接通过螺栓将整套机构固定在设备安装面，安装边界规整，不需要额外设计转接安装板，可直接集成到对应设备的传动链路中。端部设置的操纵手柄与其中一根传动轴直连，可手动驱动整套机构运转，便于在装配调试阶段检查齿面啮合间隙、传动顺畅度，也可作为教学演示场景下的操作部件，直观展示双螺旋齿的空间啮合过程。设计过程中首先根据传动比要求确定螺旋齿的导程、齿形参数，结合空间安装边界确定两根轴的中心距与支撑跨距，齿面建模时通过螺旋扫掠生成连续齿廓，再通过布尔运算完成齿根过渡圆角的处理，避免齿根应力集中导致的构件失效。

　　支撑部位的轴承选型匹配轻载传动的载荷特性，采用深沟球轴承承受径向载荷，轴承座内孔设计有轴承定位台阶，端盖通过螺钉压紧轴承外圈，保证轴系运转时无轴向窜动。齿面啮合侧隙控制在合理公差范围内，既可以补偿加工与装配误差，也能容纳润滑脂，避免运转过程中出现齿面胶合。这套结构可应用在小型精密设备的交错轴动力传输工位，比如小型包装设备的送料机构换向、教学实验台的传动演示模块、精密仪器的微调传动链路中，相比蜗轮蜗杆传动，其传动效率更高，不存在蜗轮蜗杆的自锁限制，可实现双向动力传递；相比交错轴斜齿轮传动，其齿面接触面积更大，承载能力更强，同等体积下可传递更大的扭矩。实际装配时需要先调整两根轴的相对位置，通过压铅法检测齿面接触斑点，

　　保证接触区域位于齿面中部，避免出现边缘接触导致的早期磨损，润滑采用锂基脂润滑，不需要复杂的油路设计，维护成本低，适合长期免维护的轻载传动场景。整套机构的外形尺寸紧凑，整体长宽高比例协调，没有外凸的尖锐结构，外部运动部件均在支撑座的防护范围内，操作使用时的安全性较好，可直接作为独立传动模块集成到各类非标设备中，也可作为机械原理教学的具象演示载体，帮助从业者理解空间交错轴传动的啮合特性与设计要点。
