卧式斯特林动力装置木质底座结构

　　这套卧式布置的外燃式热动力结构，常被应用于热能动力原理教学演示、小型创意动力装置开发验证场景，也可作为精密机械结构装配实训的载体，帮助从业者理解外燃机的循环工作逻辑与动力传递路径。从实际用途来看，该结构通过外部热源对热腔进行加热，利用工质受热膨胀、遇冷收缩的压差驱动活塞做往复运动，再通过曲柄连杆机构将直线运动转化为旋转运动输出，可直观展示斯特林循环的能量转换过程，也能为小型低功率动力输出场景提供结构参考。

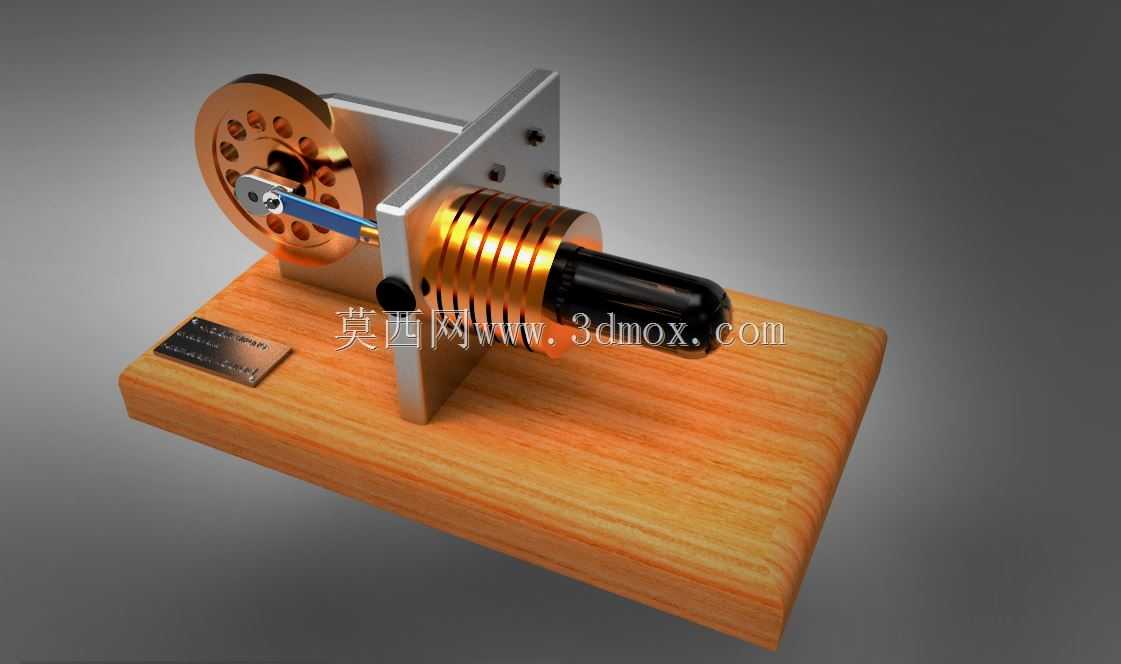

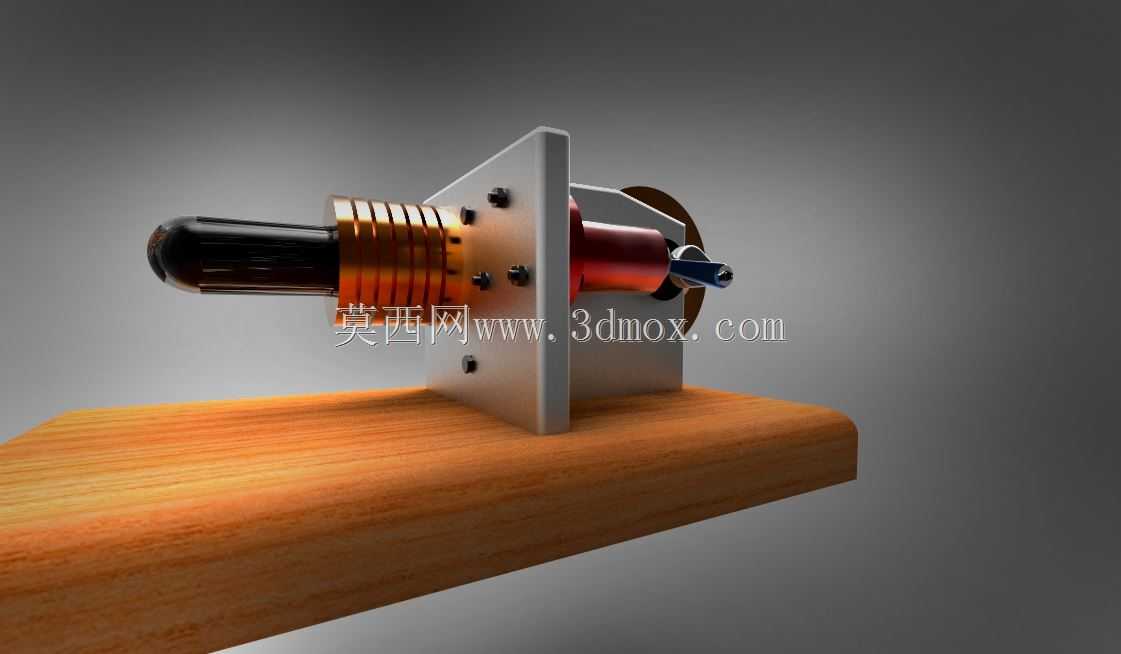

　　在功能特性设计上，该结构采用卧式同轴布局，动力输出端与热交换组件沿同一轴线排布，有效压缩了整体纵向占用空间，热端采用多环肋片式换热结构，增大热交换面积的同时，能快速建立热腔与冷腔之间的温度差，保证循环压差足够驱动活塞组件稳定运行。动力输出端设置了带防滑纹理的旋转接头，可直接连接小型负载比如微型发电机、小直径传动轮，实现动力的对外输出，冷端与热端之间设置隔热隔板，阻断热量向冷端的无效传导，减少热损耗提升能量转换效率。

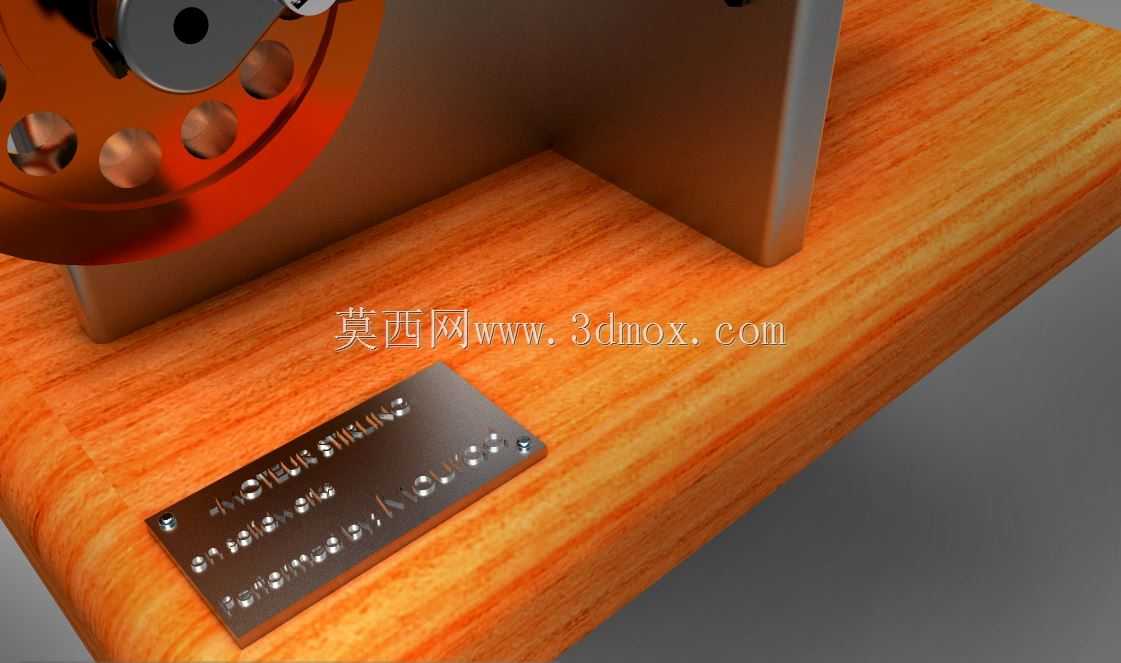

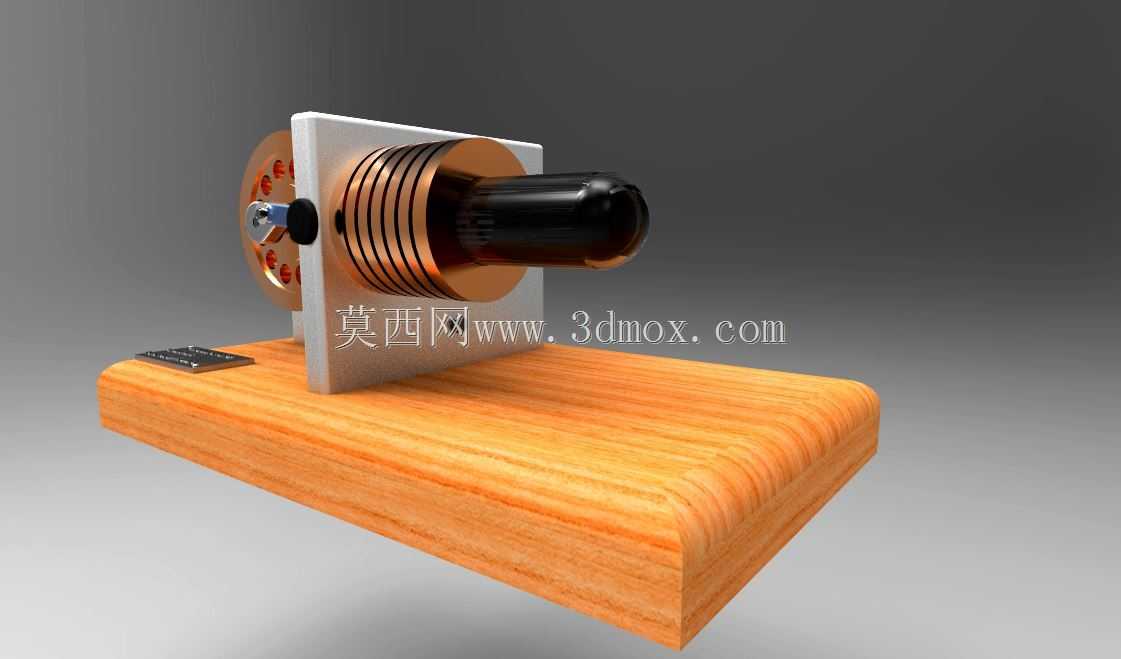

　　设计思路上，整体优先考虑结构稳定性与装配便捷性，底部采用整块实木材质的安装基座，基座边缘做圆弧过渡处理，既避免尖锐边角造成的装配划伤，也通过实木的自重降低装置运行过程中的振动幅度，无需额外固定即可在平整工作台面稳定运行。核心运动组件全部集成在立式安装板上，安装板与木质基座通过沉头螺钉固定，所有运动副的同轴度公差控制在0.02mm以内，避免活塞往复运动过程中出现卡滞、偏磨问题，延长结构的无故障运行时长。换热肋片采用等间距排布设计，肋片厚度1.2mm，间距2mm，在保证换热面积的前提下，预留足够的空气流通间隙，提升自然对流散热效率，无需额外加装散热风扇即可维持冷端温度稳定。

　　外形尺寸与安装边界方面，整套结构的木质基座长度控制在180mm，宽度100mm，基座厚度25mm，整体最高点距离安装台面的高度为110mm，安装时仅需要预留200mm*120mm的平整台面空间即可，周边无需预留额外的操作间隙，热源放置位置距离热端换热组件的距离控制在10-15mm区间即可，避免距离过近造成组件过热变形，距离过远导致热效率不足无法驱动运行。动力输出轴的中心高度距离安装台面为75mm，若需要外接传动组件，配套带轮或联轴器的中心高需要与该尺寸匹配，避免出现传动夹角造成功率损耗。曲柄组件的旋转半径为8mm，对应活塞的往复行程为16mm，设计时严格控制了运动组件的动平衡，运行过程中旋转部件的径向跳动量不超过0.03mm，保证低转速下的运行平稳性。

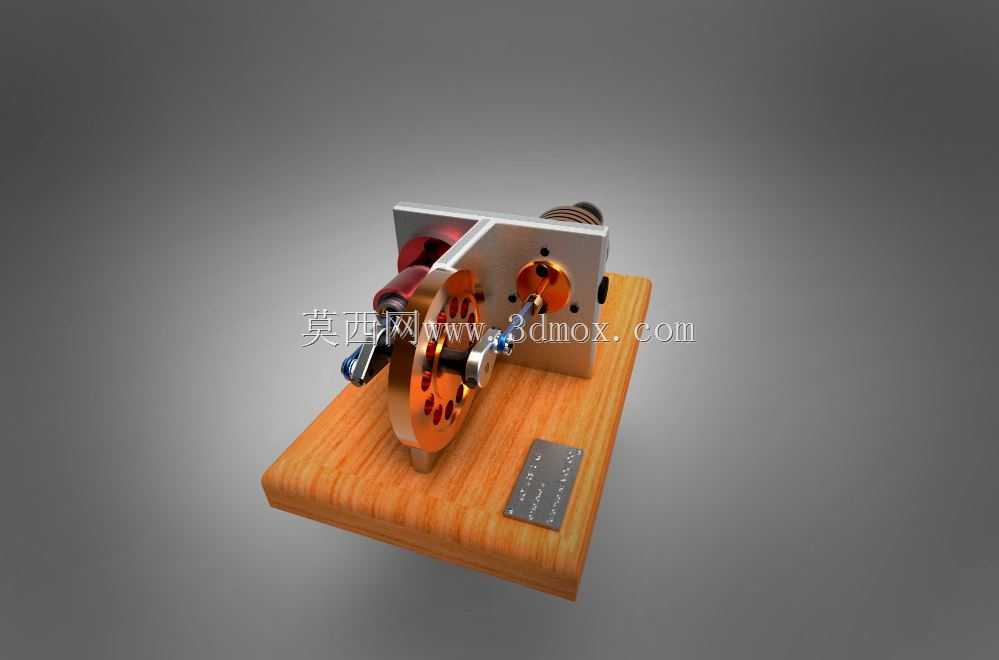

　　从结构细节来看，活塞与气缸之间采用间隙配合，配合间隙控制在0.01-0.015mm，既保证活塞运动的顺滑度，也能减少工质泄漏，维持腔体内的压差稳定。飞轮组件设置在热端侧，通过自身转动惯量储存能量，帮助活塞顺利越过上下止点，保证循环的连续性，飞轮表面做刻度标识，可直观观察旋转转速与转动方向，方便教学演示过程中的参数观察。所有连接螺钉均采用内六角沉头设计，装配后螺钉头不突出安装面，避免剐蹭周边物件，也提升了整体外观的整洁度。
