大载重采矿设备低平板运输拖车结构

　　在露天矿山采场与设备中转堆场之间，重型采矿设备的转场运输一直是矿区物流环节的核心痛点，这类130吨级低平板拖车的设计，完全围绕矿区非铺装路面的重载转运需求展开，区别于公路干线运输的普通低平板车型，其结构设计从一开始就放弃了部分公路行驶的轻量化诉求，把承载冗余、路面适应性、装卸便捷性放在了设计优先级的最前列。

　　从实际使用场景来看，这类拖车主要承担露天矿场中大型采矿机械的短距离转场任务，包括采矿工作面的挖掘机移位、破碎站组件转运、重型矿用配件的堆场倒运，作业路面多为压实矿渣铺就的临时便道，路面起伏大、局部沉降明显，偶尔还会有散落的尖锐矿岩，这就要求车架整体的抗扭刚度必须留足冗余。设计上车架主纵梁采用了变截面的凹式布局，承载台面整体低于常规挂车300毫米以上，既可以降低装载后的整体重心高度，避免矿区坡道行驶时的侧倾风险，也能满足超高采矿设备的转运限高要求，毕竟矿区内部的输电线路、管架净空往往比公路标准更局促。

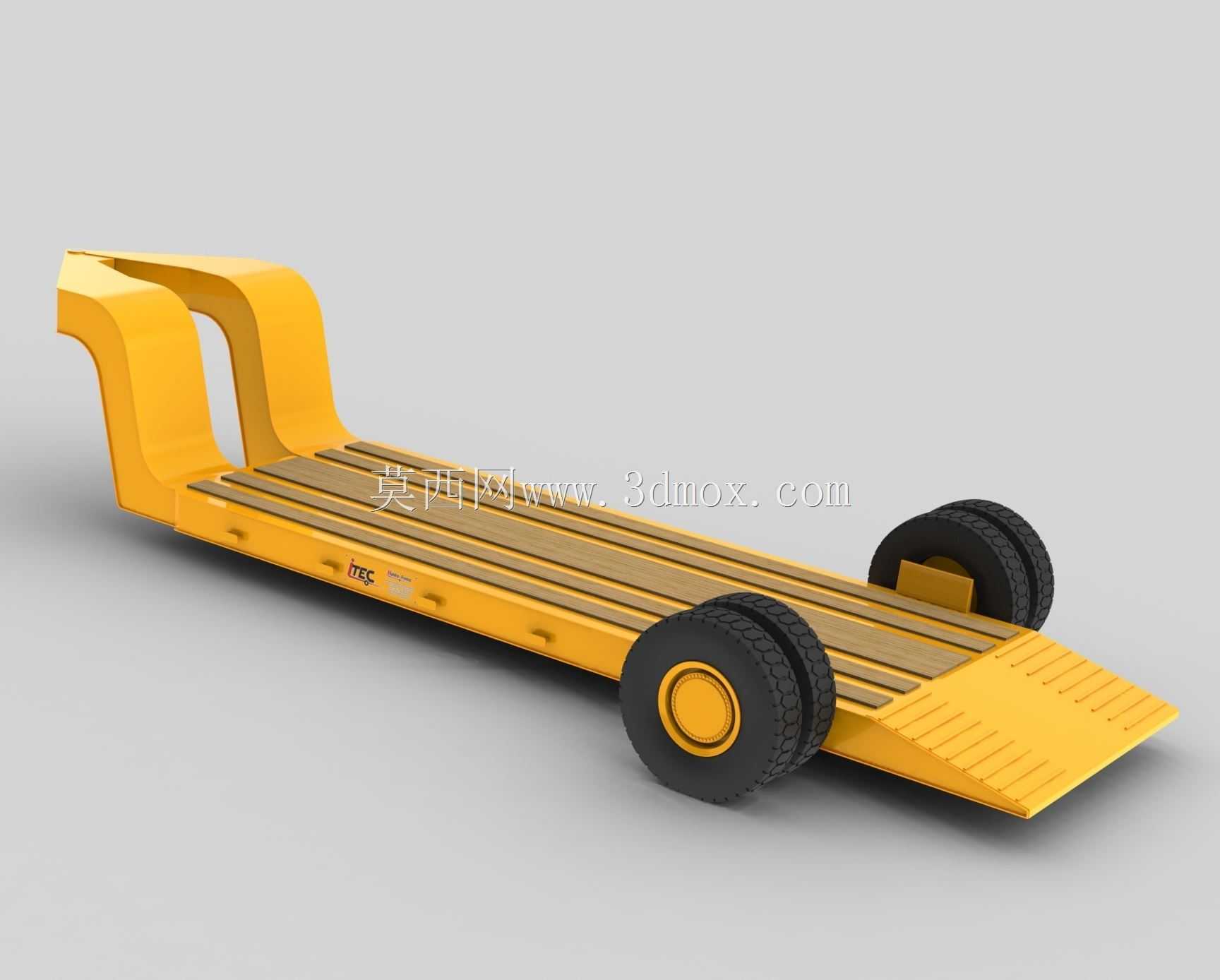

　　承载台面的铺板采用了纵向排布的防滑耐磨结构，表面预留了多组设备固定绑缚点，每侧间隔1.2米设置一个嵌入式的系留环，单环额定拉脱力不低于15吨，完全可以满足重型采矿设备装载后的绑扎固定需求，避免非铺装路面颠簸造成的设备移位。尾部的爬梯采用了一体式的斜坡搭接结构，爬梯表面冲压有密集的防滑齿槽，角度控制在12度以内，即使是履带式采矿设备也可以直接自行驶上拖车台面，不需要额外借助吊装设备，这一点对于缺乏大吨位吊机的偏远采场来说尤为实用，能大幅压缩设备转场的准备时间。

　　行走系统的配置完全匹配重载工况，采用双胎并装的重载车轴结构，搭配110吨级重载车桥与27.00R49规格的矿用工程轮胎，这种大尺寸深花纹轮胎的接地比压更低，在松软的矿渣路面上不容易出现陷车问题，轮胎的胎面厚度、胎体层级都远高于公路货运轮胎，抗尖锐物穿刺的能力更强，能减少矿区作业时的轮胎损坏概率。车轴的悬挂采用了重载刚性悬挂设计，相比空气悬挂虽然减震舒适性稍弱，但结构强度更高、抗冲击能力更强，完全能适应矿区路面的频繁颠簸与重载冲击，日常维护的难度也更低，矿区的维修班组不需要复杂的专用工具就能完成常规的保养与故障排查。

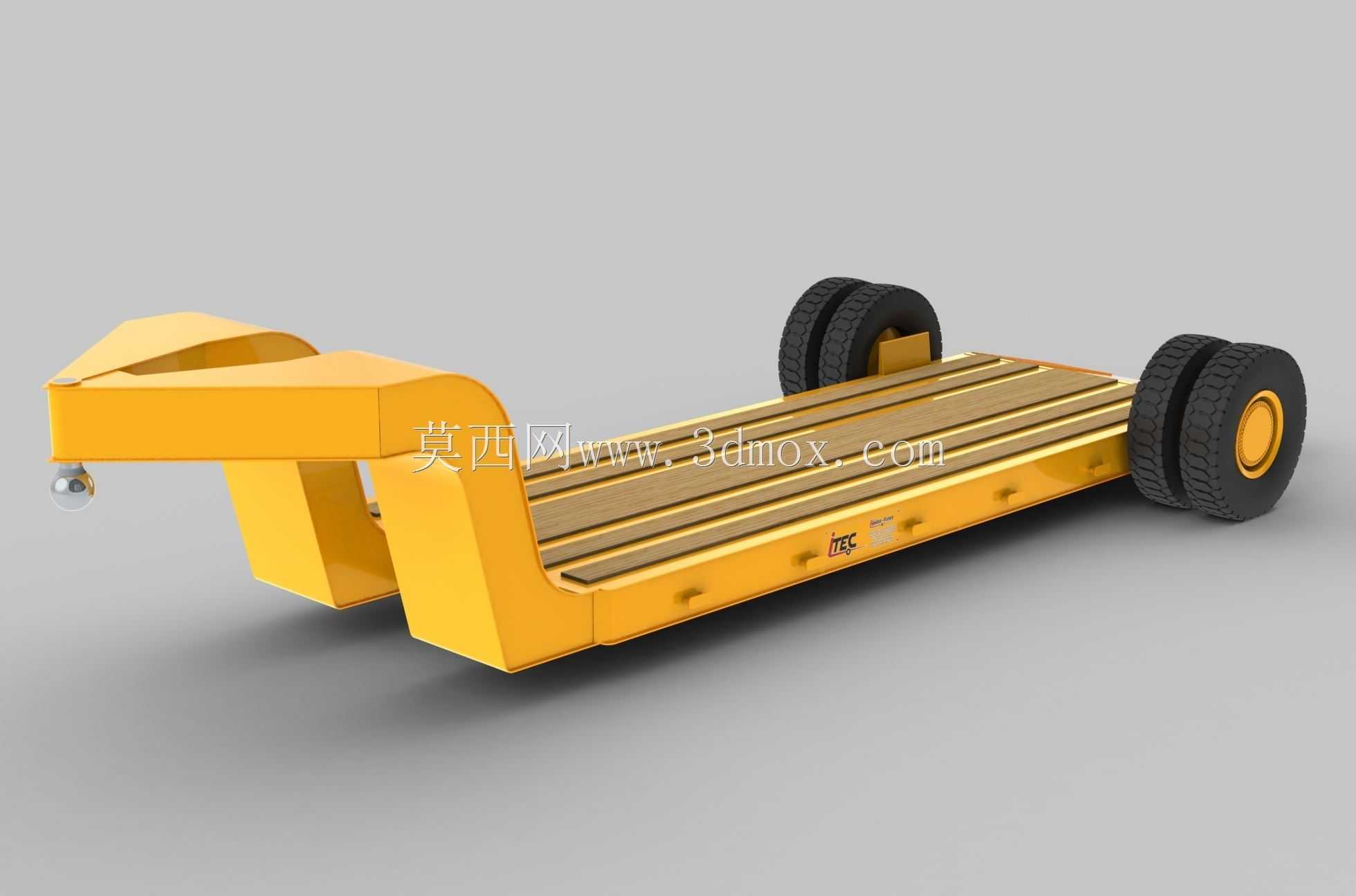

　　车架前端的牵引连接结构采用了加强型的鹅颈设计，牵引销的规格匹配重型矿用牵引车的连接标准，鹅颈部分的结构做了圆弧过渡处理，既可以优化牵引时的受力传递路径，减少应力集中点，也能保证牵引车大角度转向时，挂车与牵引车之间不会发生结构干涉，在矿区狭窄的掉头区域、弯道处能获得更小的转弯半径。车架两侧的边缘设置了连续的警示标识安装位，预留了反光标识、工作灯的安装接口，满足矿区作业的安全警示要求，毕竟矿区作业时扬尘大、能见度不稳定，清晰的警示标识能减少场内作业的碰撞风险。

　　从安装边界尺寸来看，这类拖车的承载台面宽度控制在3.2米以内，整体长度根据130吨的载重需求设置为12米级，完全符合矿区内部道路的通行宽度要求，不需要对现有矿区道路做额外拓宽就能正常通行。车架的离地间隙在满载状态下保持在350毫米以上，足以应对矿区路面的凸起石块、临时坑洼，不会出现底盘剐蹭的问题。设计过程中对车架的受力分布做了针对性优化，将承载重心集中在车轴组的正上方区域，避免出现轴荷分配不均的问题，既可以减少轮胎的异常磨损，也能保证牵引行驶时的附着力足够，不会出现爬坡打滑的情况。

　　不同于普通货运挂车的设计，这类矿用拖车的所有结构件都做了加厚处理，车架主纵梁的腹板厚度、翼板厚度都比同吨位公路挂车高出30%以上，焊接节点全部做了应力释放处理，避免长期重载交变载荷下出现焊缝开裂的问题。所有的铰接部位、润滑点都设置了防尘密封结构，能阻挡矿区的矿尘、泥沙进入摩擦副，延长部件的使用寿命，减少日常维护的频次。在实际选型匹配时，这类拖车通常与6*6驱动的重型矿用牵引车搭配，整套运输单元可以完成采场内绝大多数重型固定设备、移动采矿机械的转场任务，不需要拆分设备组件就能完成整体转运，能大幅减少采矿设备转场的拆装工作量，压缩非作业停机时间。
