基于Solidworks的桁架支架应力模拟分析方案

　　在工业现场的管线架设、小型设备挂载、临时作业支撑场景中，桁架式支架是应用频次极高的承载结构，这类结构往往需要兼顾轻量化与承载可靠性，传统经验式设计很容易出现局部应力集中导致的结构变形，或是材料冗余造成的成本浪费。本次模拟的桁架支架，主要面向车间内轻型工艺管线、小型检测探头的挂载支撑场景，整体采用方管型材拼接的框架式结构，四根垂直主立柱作为主要承载构件，上下端通过横向连接杆形成封闭框架，底部设置安装固定板用于和地面预埋基础或是设备基座连接，中部预留的挂载区域可根据实际需求加装管卡、设备安装板等附属配件。

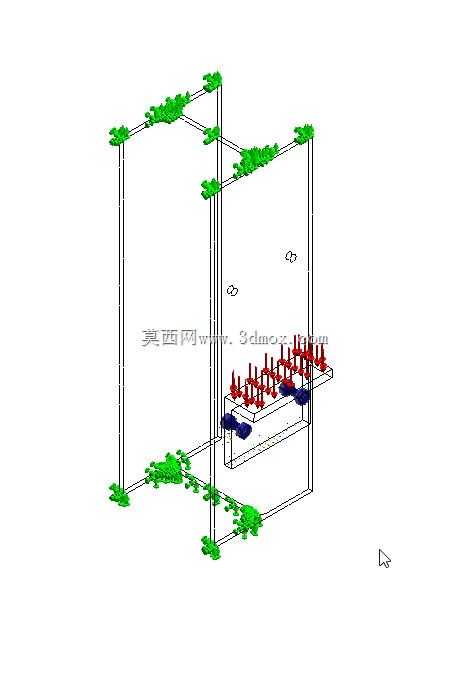

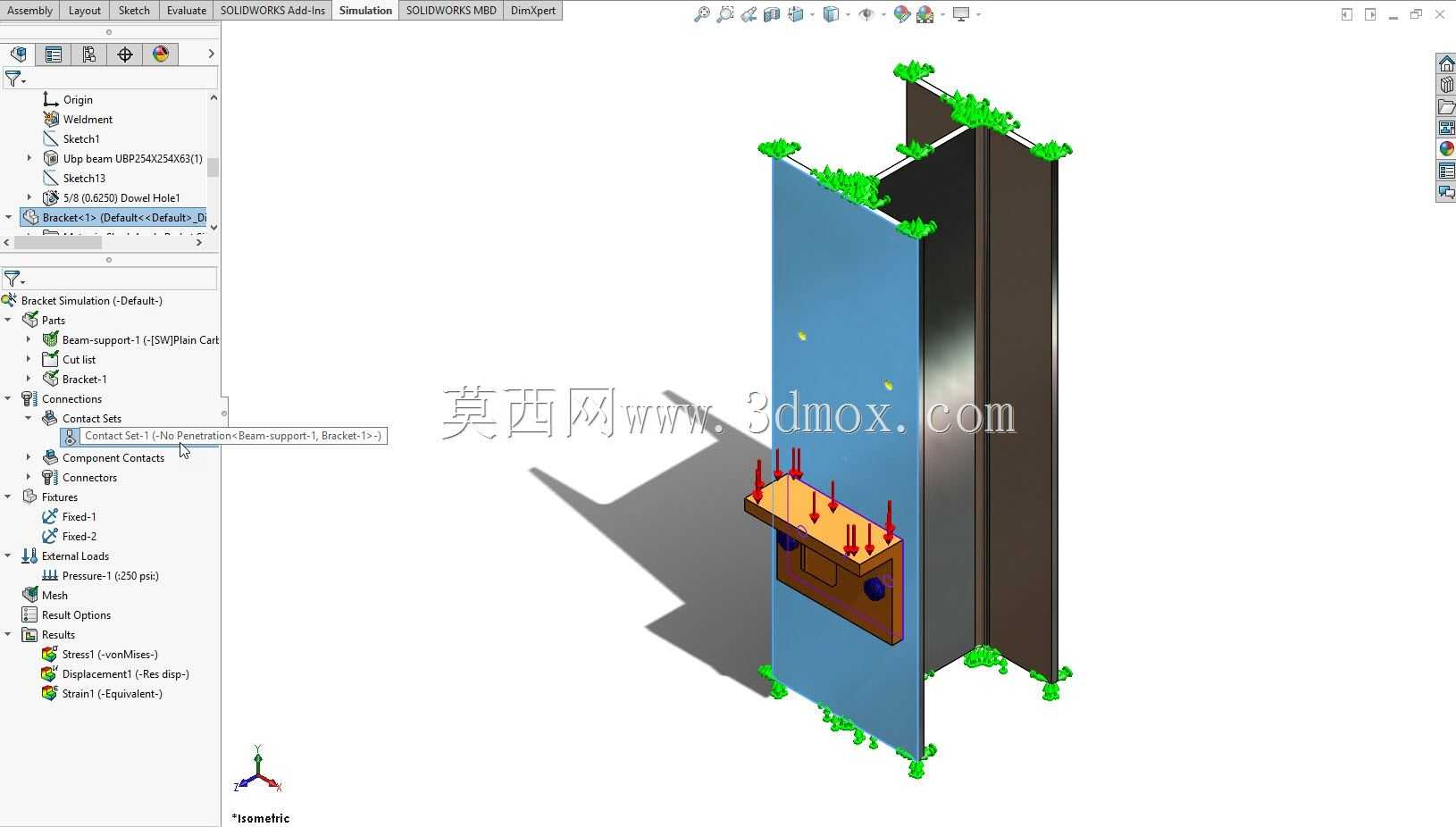

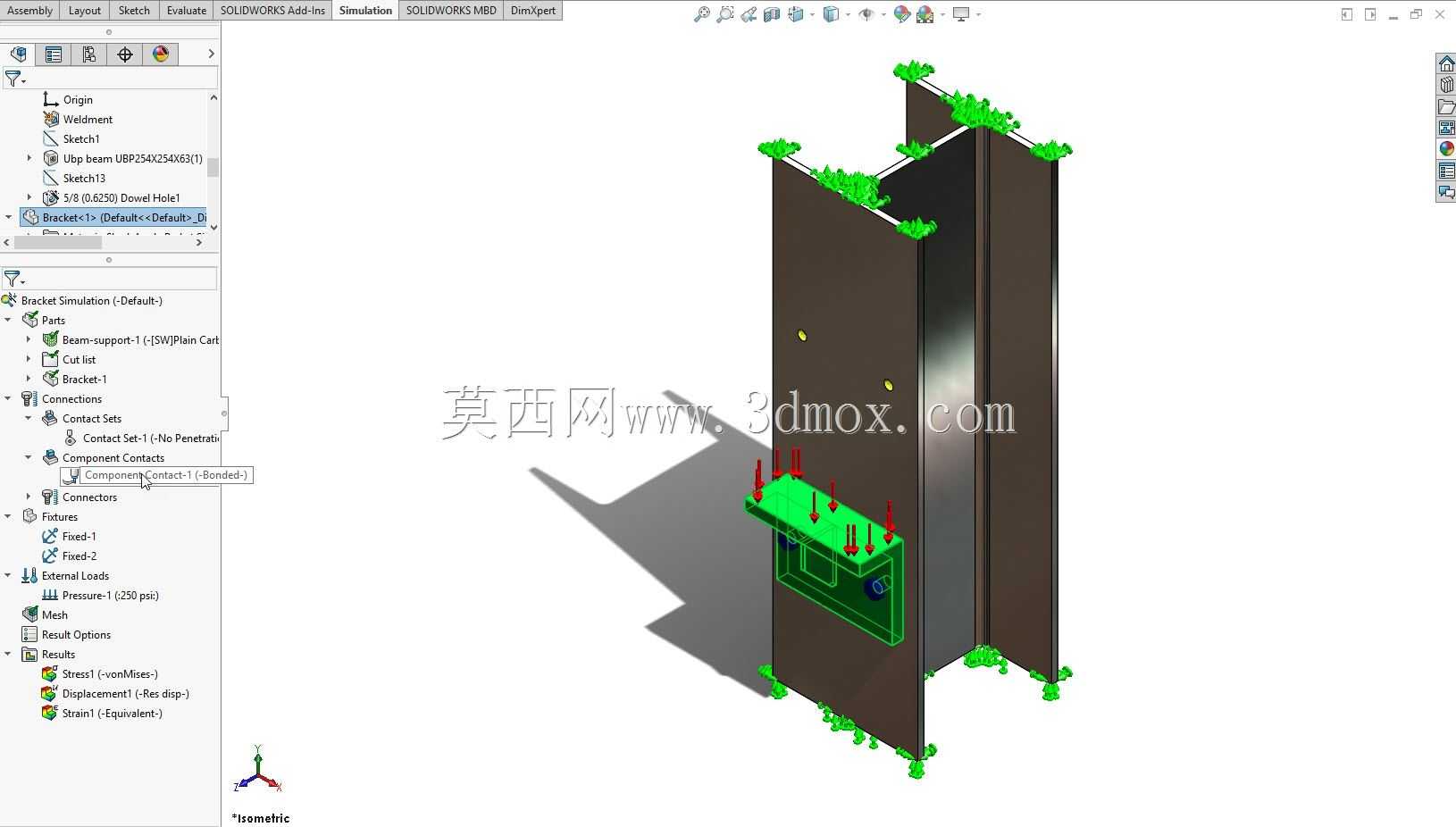

　　从设计思路来看，这类支架的建模首先要明确实际工况下的载荷边界：支架底部安装面为全约束状态，挂载区域施加垂直向下的均布载荷，同时考虑现场可能存在的侧向风载、设备运行振动带来的附加水平载荷，模拟过程中需要重点关注立柱与横杆连接节点、底部安装孔周边的应力分布情况。建模阶段先绘制各段型材的中心线草图，通过结构构件命令快速生成方管实体，针对连接节点处自动进行剪裁延伸处理，避免出现实体干涉，之后在挂载位置添加模拟载荷块，设置好材料属性为常用的Q235结构钢，划分网格时对连接节点、安装孔位置进行网格细化，保证应力计算结果的精度。

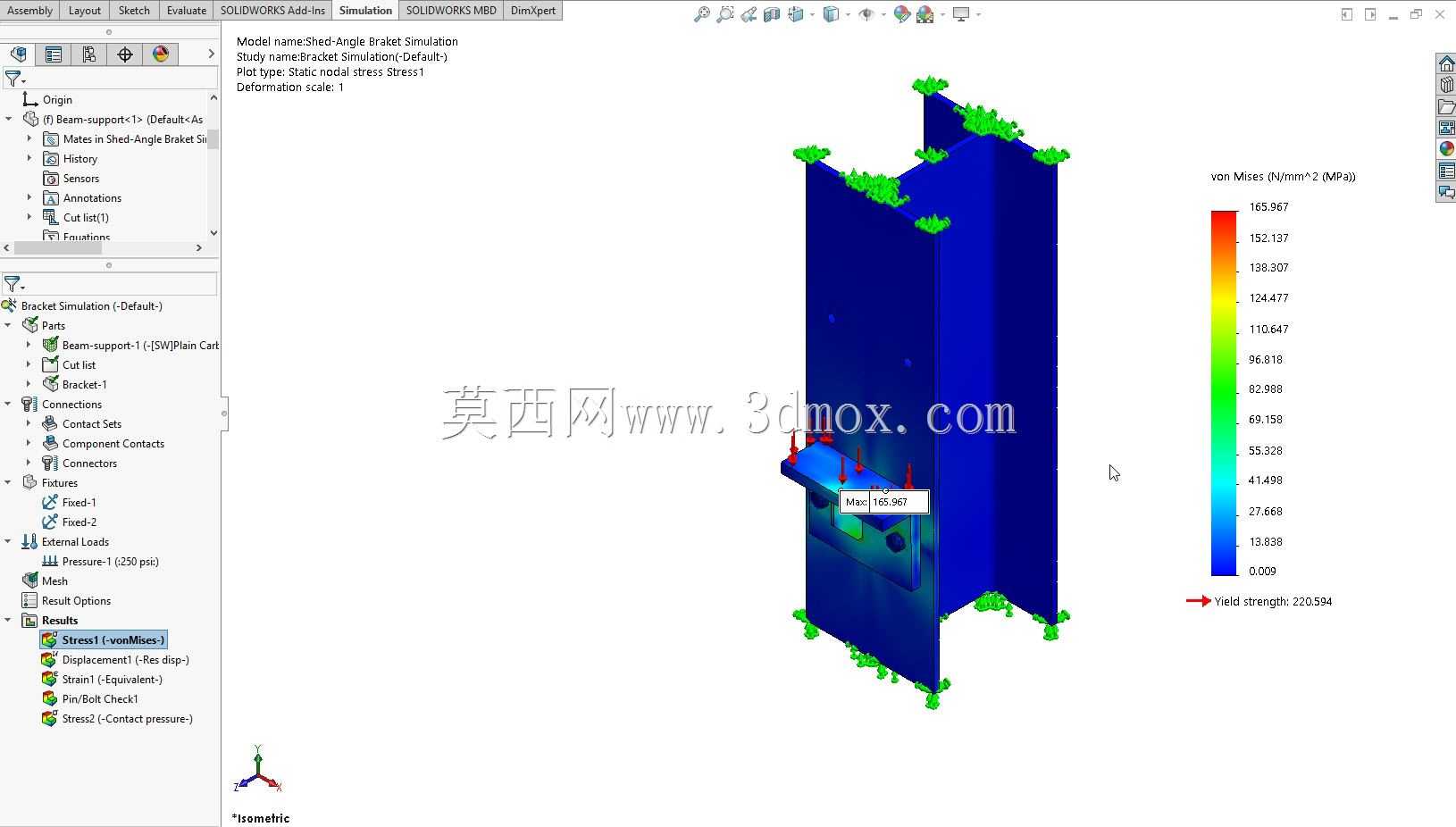

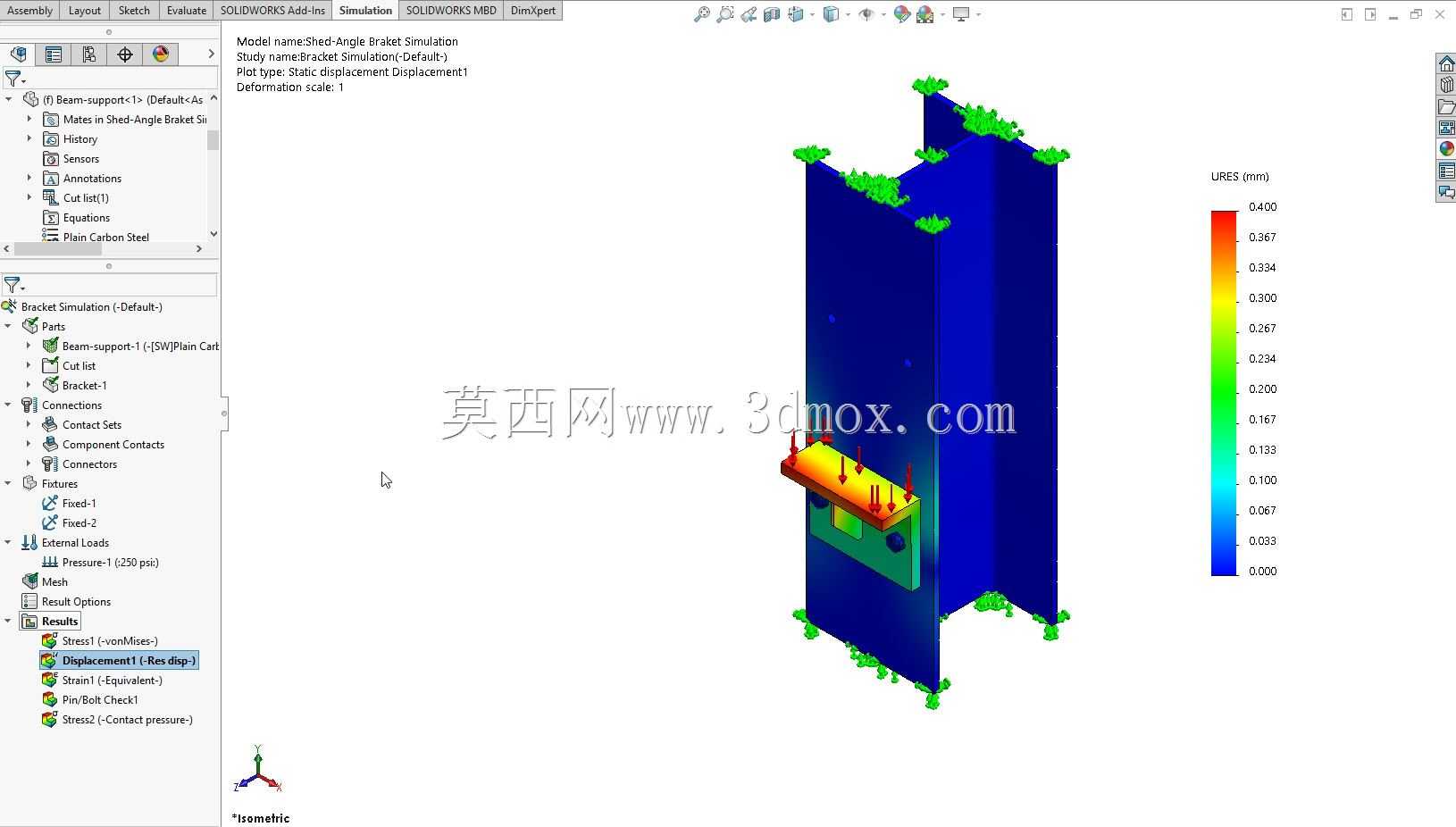

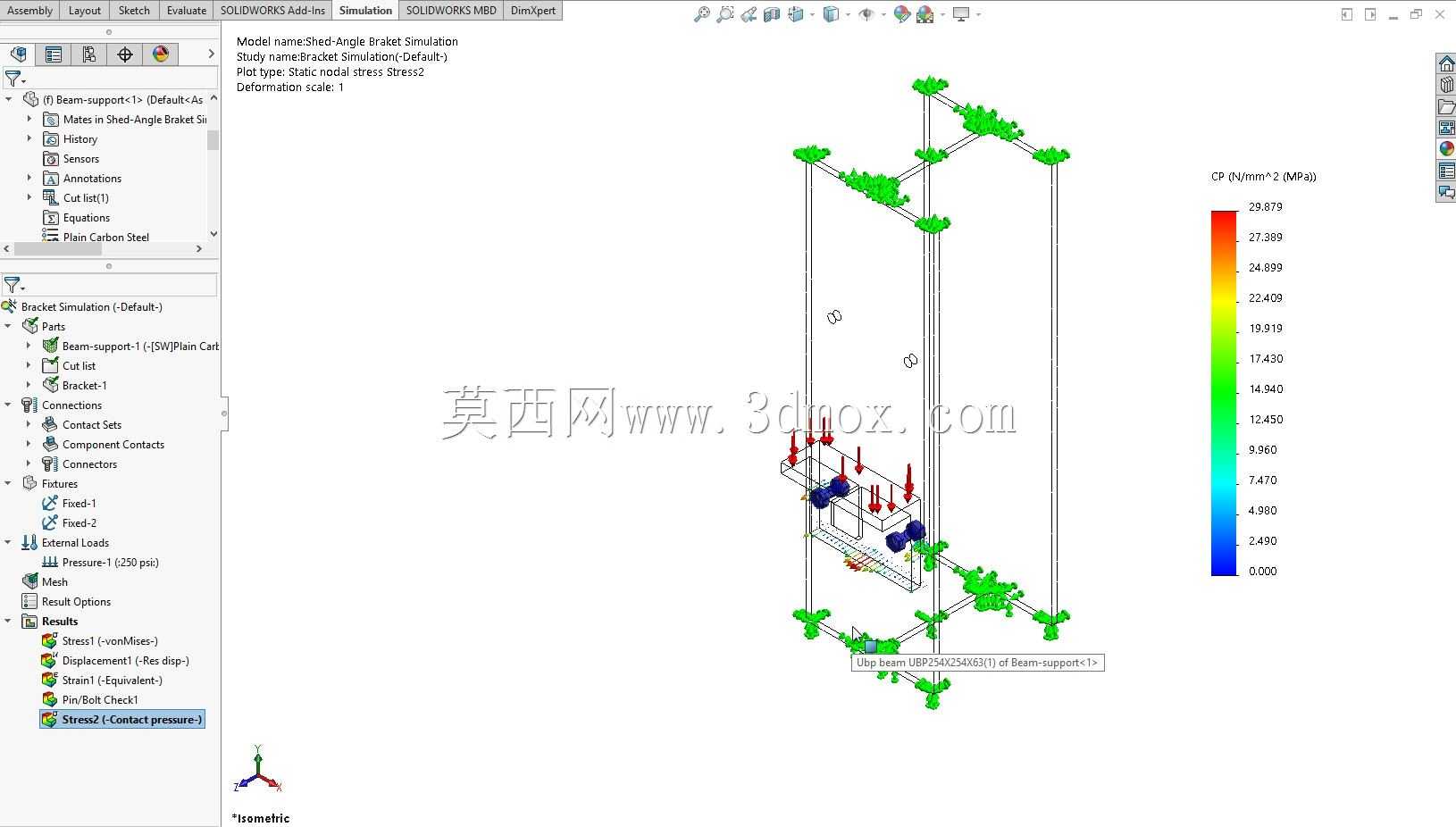

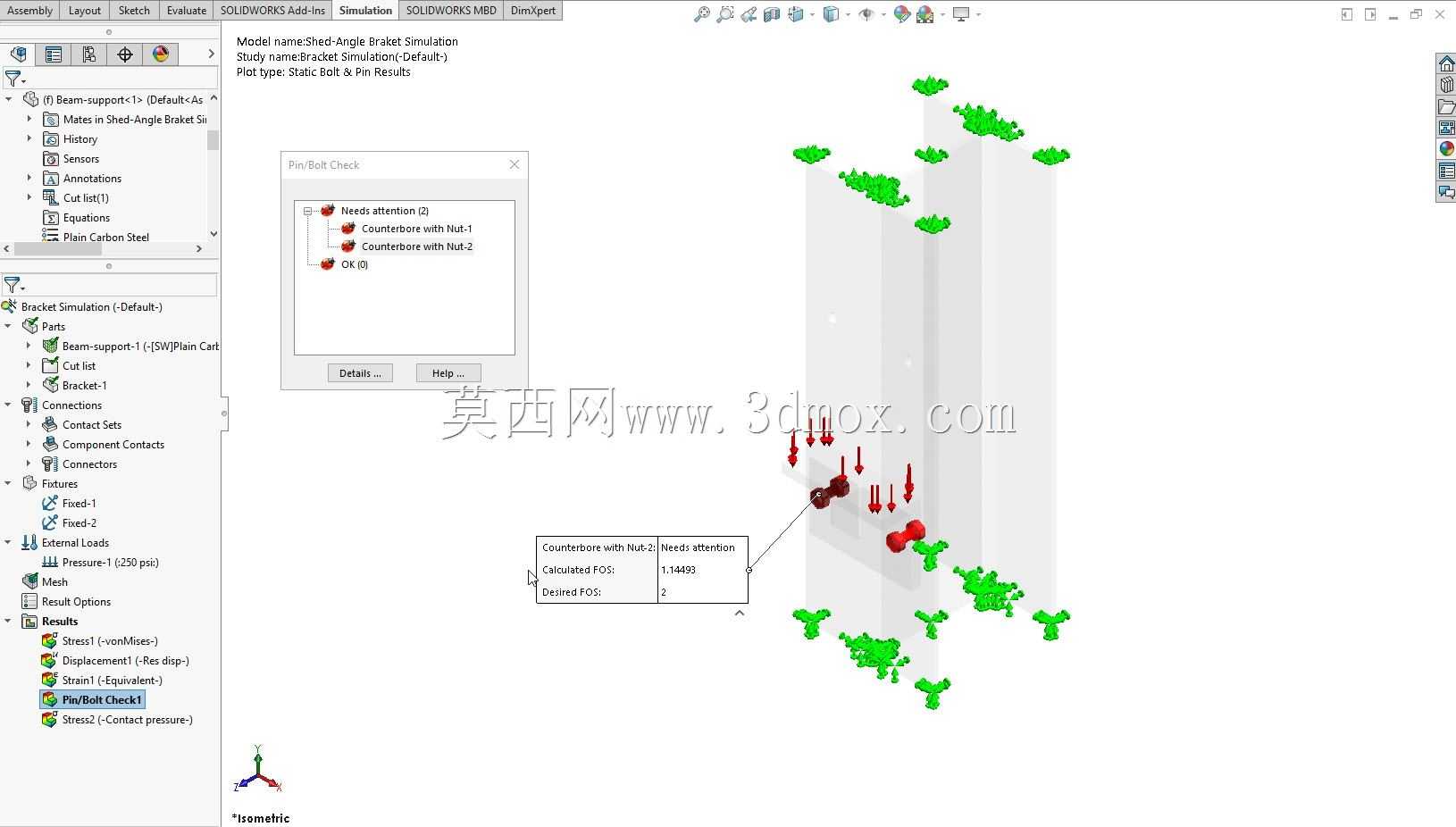

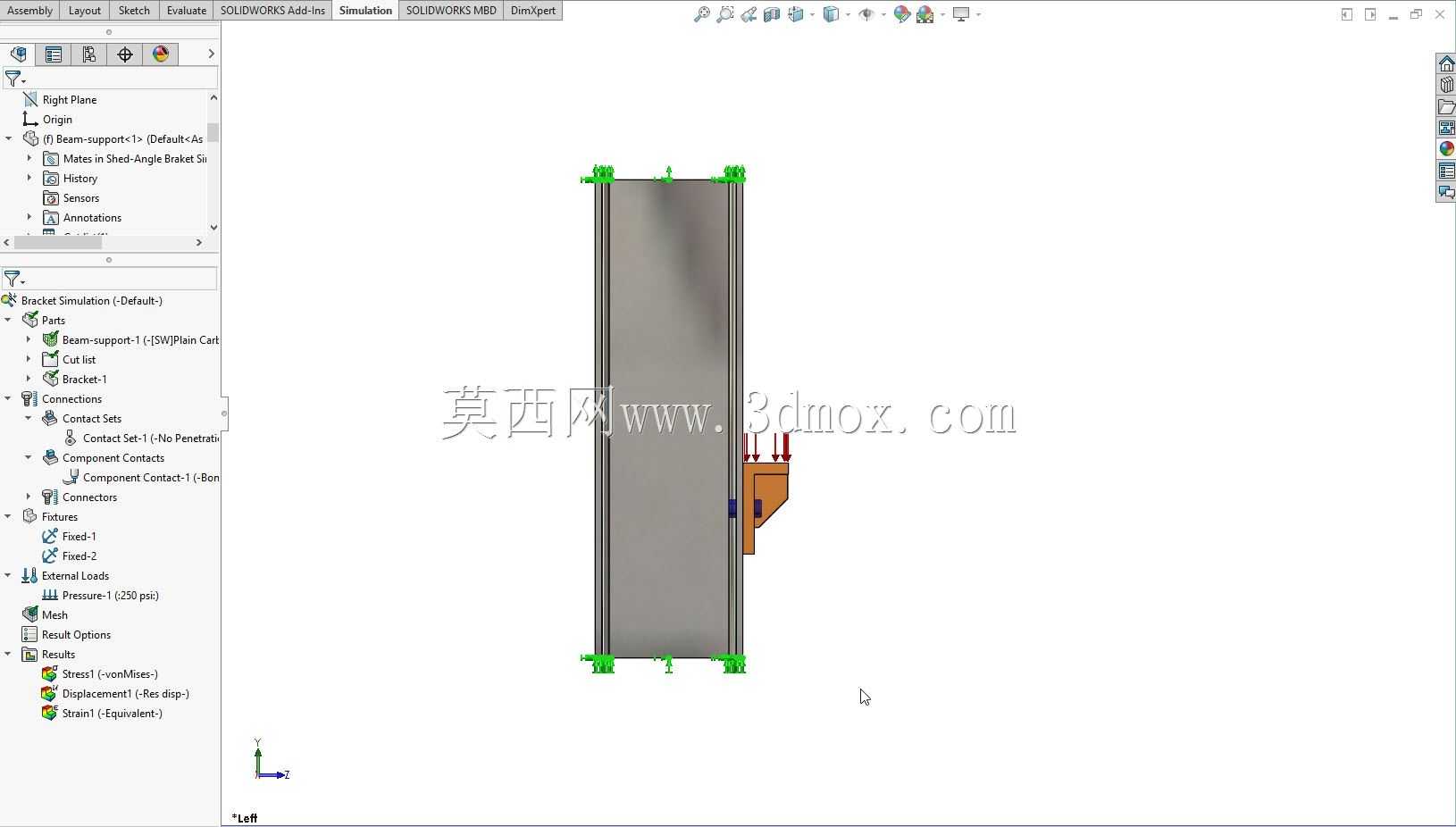

　　从结构尺寸与安装边界来看，该支架整体高度适配常规车间2.8米的净空要求，垂直立柱间距预留足够的管线排布空间，底部安装板的孔位间距匹配标准预埋地脚螺栓的安装尺寸，不需要额外进行现场打孔改造。模拟结果显示，在额定载荷下，支架的最大应力出现在中部挂载位置的横杆与立柱连接节点处，应力值远低于Q235材料的屈服强度，最大变形量出现在挂载区域的横杆中部，变形量满足管线架设的刚度要求，不会出现因结构变形导致的管线拉扯、设备偏移问题。针对应力集中的节点位置，可通过增加三角加强筋、加厚节点处连接板的方式进一步优化结构，在不显著增加整体重量的前提下提升结构冗余度。

　　实际工程应用中，这类桁架支架的模拟验证环节往往容易被忽略，很多现场安装的支架仅凭经验选择型材规格，要么出现过载变形的安全隐患，要么选用过厚的型材造成材料浪费。通过三维建模配合应力模拟的方式，可以在加工前就精准掌握结构的受力分布，针对性调整型材规格、节点结构，在保证结构安全的前提下最大化控制材料成本。建模过程中还要注意实际加工工艺的可行性，所有型材的拼接位置要预留焊接操作空间，安装孔的位置要避开焊缝区域，避免后续加工安装时出现干涉。另外，模拟过程中设置的载荷参数要贴合现场实际工况，不能为了降低计算难度随意简化载荷条件，比如存在动载荷的场景要适当乘以安全系数，长期暴露在户外的支架还要考虑腐蚀带来的材料厚度折减，保证模拟结果对实际生产具备指导意义。

　　这类支架的结构形式具备很强的拓展性，调整立柱高度、横杆间距就可以适配不同的挂载需求，比如增加横向连接杆的数量就可以用于多层管线的架设，加宽底部安装板就可以用于承载重量更大的小型设备。建模时采用参数化的草图绘制方式，后续修改尺寸时只需要调整草图参数就可以快速更新整体模型，不需要重新进行建模操作，能够大幅提升同类型支架的设计效率。针对连接节点的模拟，还要考虑焊接应力对结构的影响，必要时可以在模拟完成后对节点位置进行焊接工艺优化，减少焊接变形带来的安装尺寸偏差。
