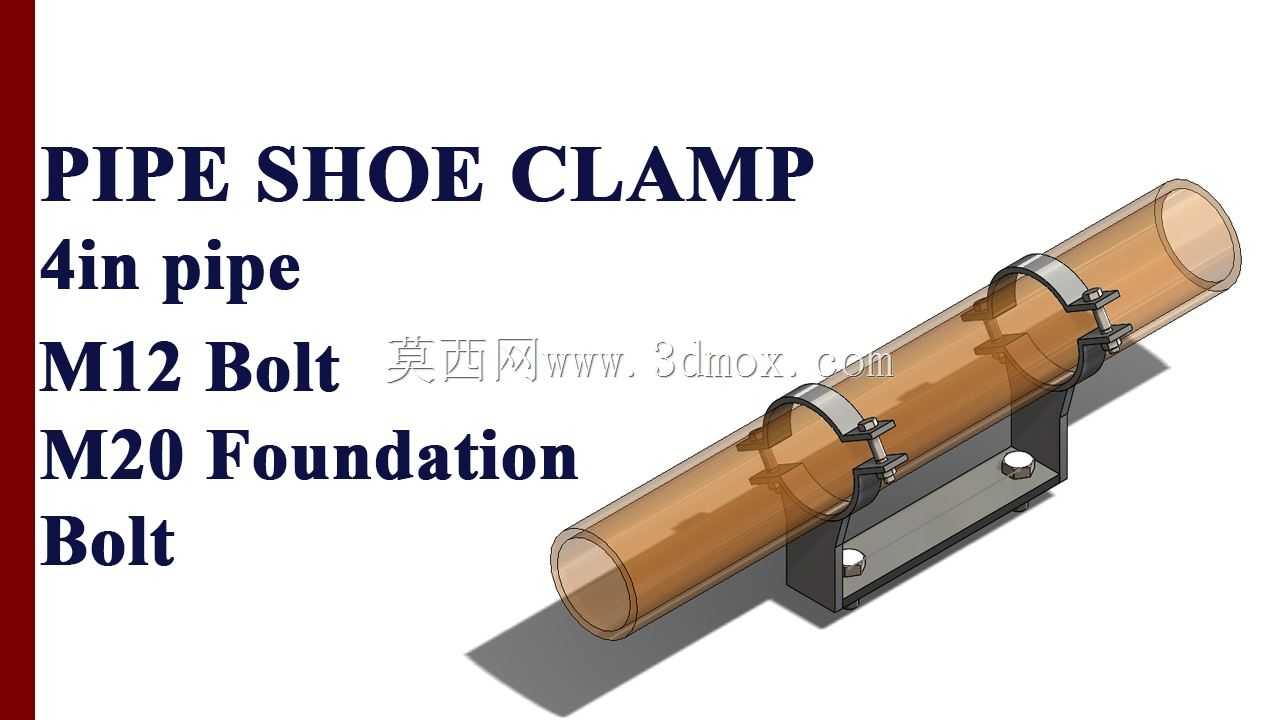

4英寸600级法兰式管支架管靴结构

　　在石油化工、电力输送、市政给排水等涉及压力管道布设的工程场景中，管道支撑构件的选型直接决定了管线运行的稳定性与长期可靠性，这款适配4英寸公称通径、600压力等级法兰的管支架管靴，正是针对中高压工艺管道的固定支撑需求开发的结构件。从实际工程应用来看，这类管支架多用于架空敷设的工艺管段，尤其是两端带法兰连接的直管段布设场景，既可以承担管道自身重量、管内介质重量带来的垂直载荷，也能在一定程度上约束管道的径向位移，避免管线运行过程中因振动、热胀冷缩位移超出允许范围，对接头密封性能造成破坏。

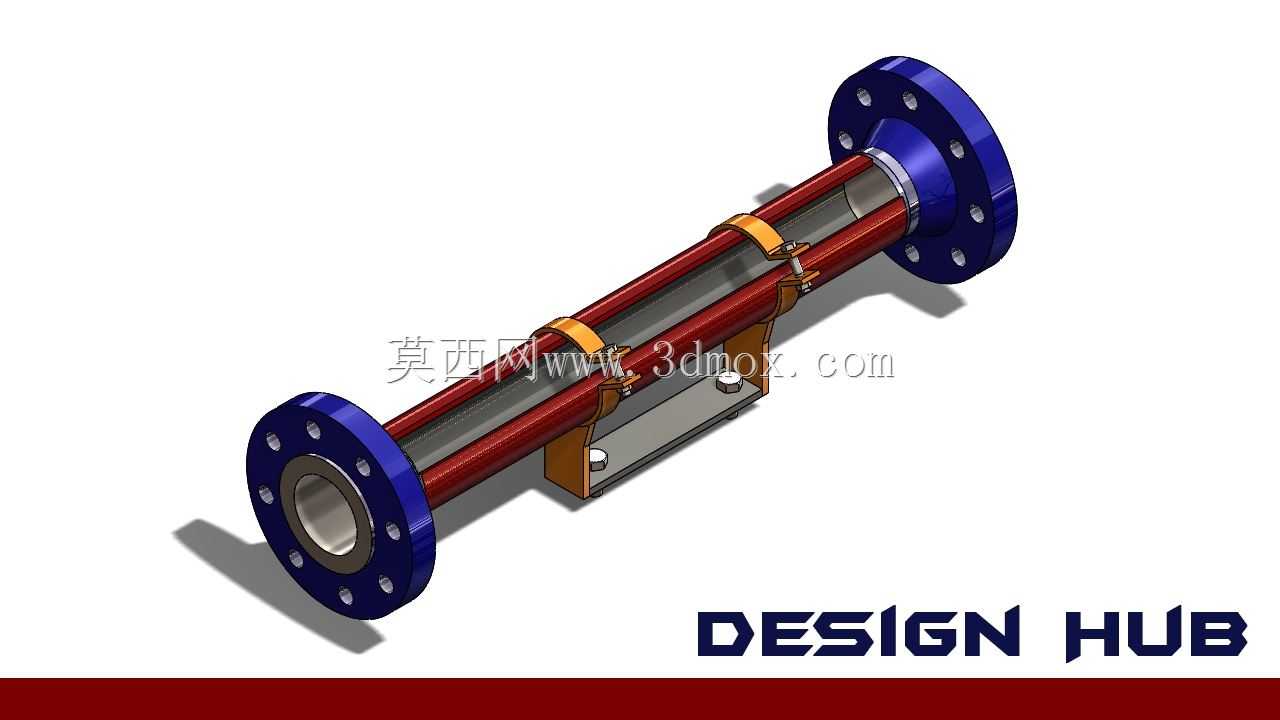

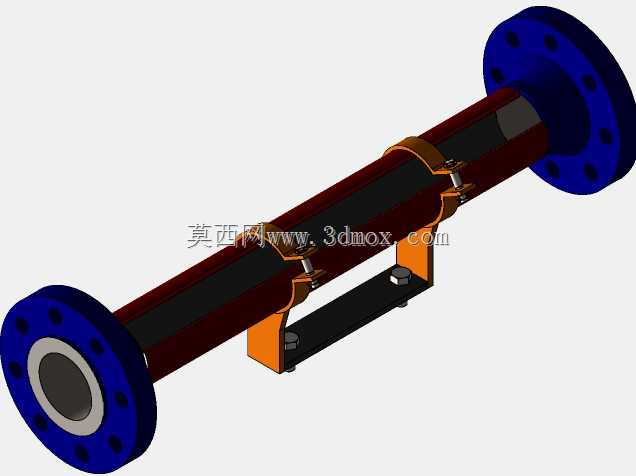

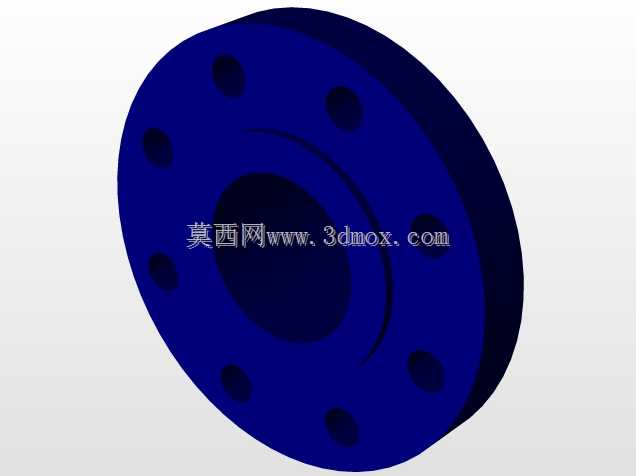

　　从结构功能设计上看，该构件采用分体式组合结构，两端为标准600级凸面对焊法兰，法兰端面的密封面尺寸、螺栓孔分布圆直径、螺栓孔数量与孔径完全匹配对应压力等级的管道法兰标准，可直接与同规格管线、阀门或设备接口实现对接，无需额外加工过渡连接件。中间的管身部分采用内外双层结构，内层为与法兰内径一致的通流筒体，保证介质通流截面无突变，减少局部阻力损失；外层为承载筒体，通过两道环形抱箍与底部的支撑靴座连接，抱箍采用快装式螺栓锁紧结构，安装时可先完成两端法兰与管线的对接，再调整支撑靴座的安装位置，适配现场不同的支撑基础标高，降低现场安装的对位难度。

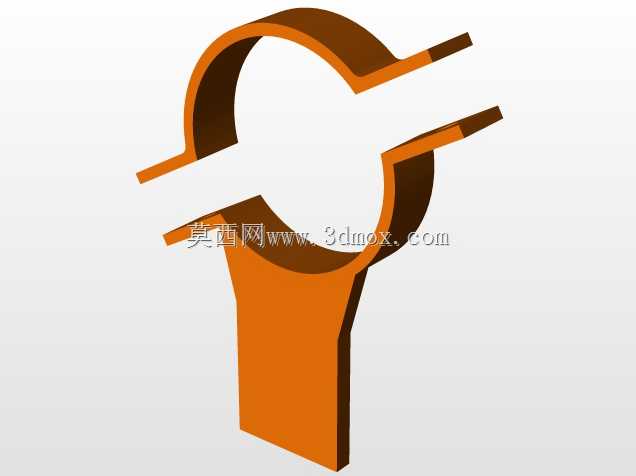

　　支撑靴座是该构件的核心承载部分，采用折弯成型的槽型钢结构，底部预留了与基础预埋件连接的安装孔位，孔位设计为长圆孔形式，可在安装时补偿一定的基础施工位置误差，避免因基础预埋件偏差导致支架无法安装。靴座与抱箍的连接位置设置了减震垫，能够有效吸收管道运行过程中介质流动、设备启停带来的微幅振动，避免振动直接传递到支撑基础引发结构共振，同时也能减少金属构件之间的硬接触磨损，延长构件的整体使用寿命。

　　在设计思路上，这款管支架管靴充分考虑了中高压管道的安装与运维需求，没有采用传统的焊接式整体支架结构，而是采用法兰连接加抱箍固定的组合形式，一方面可以在管线检修时直接拆卸该段支架，无需切割焊接作业，降低检修作业的动火风险，尤其适合化工易燃易爆介质输送管线的运维场景；另一方面，所有受力部件均采用等强度设计，法兰部分的厚度根据600磅级压力等级的强度要求计算确定，抱箍的宽度与螺栓规格根据支撑段管道的总重量载荷选型，靴座的板材厚度与加强筋设置经过刚度校核，保证在满载荷工况下支撑点的垂直变形量控制在管道安装允许的挠度范围内，避免因支架变形导致管道接口出现附加应力。

　　从安装边界尺寸来看，两端法兰的端面间距根据常规管段支撑的跨距要求设置，适配4英寸管道的标准支撑跨距，既不会因支撑间距过大导致管道挠度过大，也不会因支撑点过密增加工程的材料成本。法兰的外圆尺寸、螺栓孔规格完全符合ASME B16.5或者对应国标600级法兰的尺寸要求，可直接与标准管件互换；底部靴座的安装孔间距根据常规混凝土支墩的预埋件尺寸设计，安装时无需额外制作过渡连接板，直接通过螺栓固定在支墩预埋板上即可。整体结构的最大外轮廓尺寸充分考虑了管线安装的操作空间，抱箍的锁紧螺栓位置预留了足够的扳手操作空间，现场安装时无需特殊工装，采用普通扭矩扳手即可完成锁紧作业，安装效率相比传统焊接支架提升40%以上。

　　在实际工程选型中，这类带法兰的管支架管靴尤其适合用在管道与设备接口的近端支撑位置，能够有效承受管道接口处的附加载荷，避免设备接口承受管道的重量载荷导致密封失效；同时也适合用在管线的振动段，比如泵出口、调节阀前后的管段，通过靴座的减震结构吸收振动能量，减少振动沿管线的传递。结构设计上充分考虑了防腐需求，所有金属构件的边角均做了圆角过渡处理，避免防腐施工时出现涂层厚度不足的问题，适合户外露天、化工腐蚀环境下的长期使用。
