工业重型设备承载撬装底座结构设计

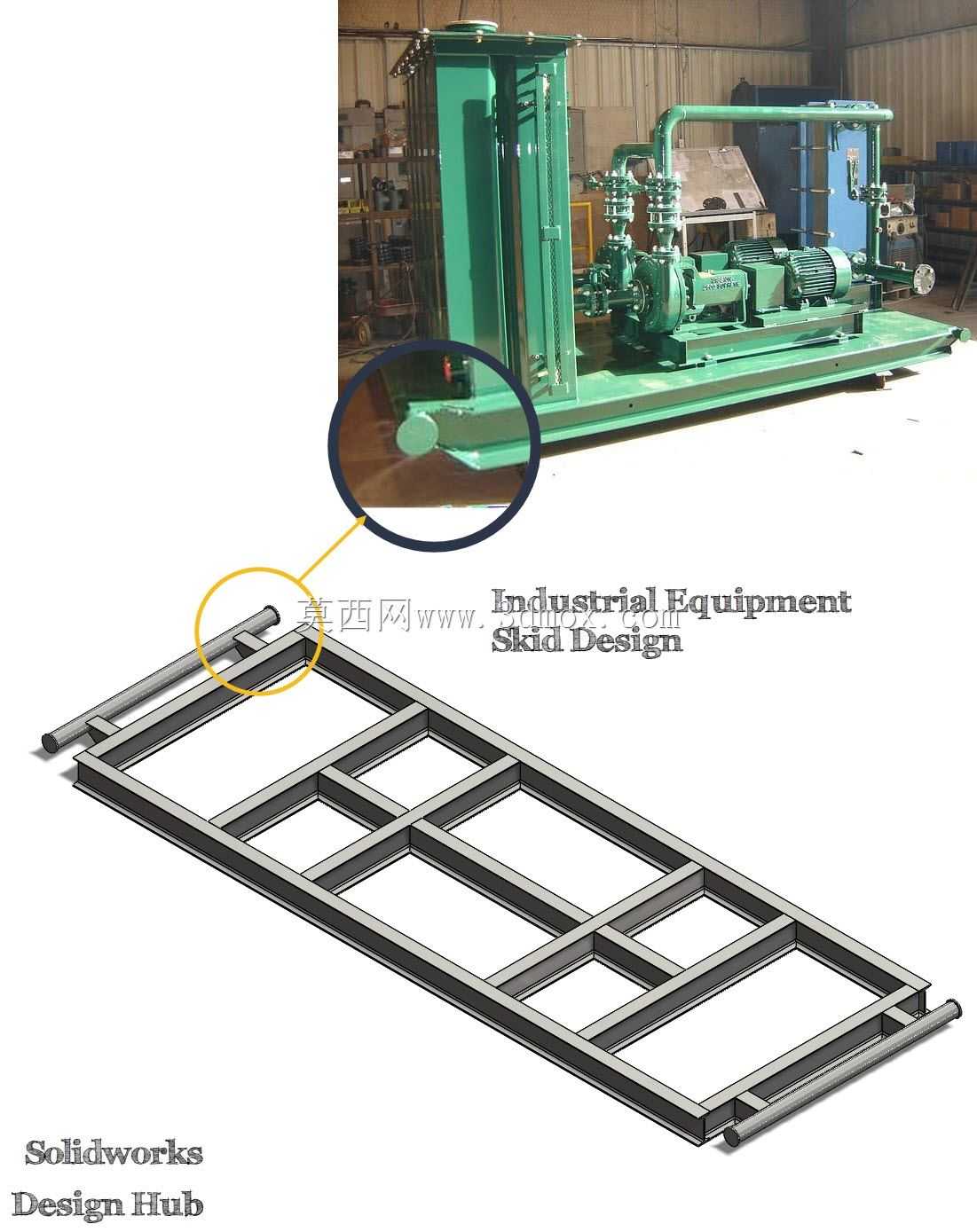

　　这类撬装底座结构，核心服务于流程工业现场的重型动设备集成安装需求，常见于油气输送场站、化工生产单元、厂区动力配套区域，用来承载泵组、压缩单元、换热模块这类需要整体移位、快速就位的工艺设备，替代传统的混凝土现浇基础，大幅缩短现场安装的施工周期，也方便后期产线调整时的整体转运。从结构设计逻辑来看，整个底座采用型钢拼接的焊接框架形式，主承力梁选用截面尺寸更大的热轧型钢，沿着设备的载荷传递路径布置，直接对接设备支脚的安装点位，把设备运行时的静载荷、动载荷均匀分散到整个框架结构上，避免局部应力集中导致的框架变形。框架内部设置多道横向与纵向的辅助肋梁，肋梁的排布间距结合上方设备的重心位置做了针对性调整，重心集中区域的肋梁间距更小，

　　进一步提升局部承载能力，防止设备长期运行过程中底座出现挠曲变形，影响设备的对中精度。底座的边缘设置了一体化的吊装结构，和主承力梁直接焊接为一体，吊装时的载荷直接传递到主承力框架上，避免吊装过程中出现结构撕裂、变形的问题，满足厂区内短距离转运、现场吊装就位的作业需求。防滑设计是这类撬装底座的细节重点，在人员需要巡检、操作的设备周边区域，框架表面做了防滑处理结构，避免现场运维人员巡检、操作设备时滑倒，符合工业现场的安全作业要求。整个底座的安装边界设计充分考虑了现场就位的通用性，底部的支撑点位做了找平结构设计，现场就位时只需要对几个支撑点做垫铁找平，不需要对整个基础平面做高精度处理，就能保证设备的安装水平度，大幅降低现场施工的精度要求。

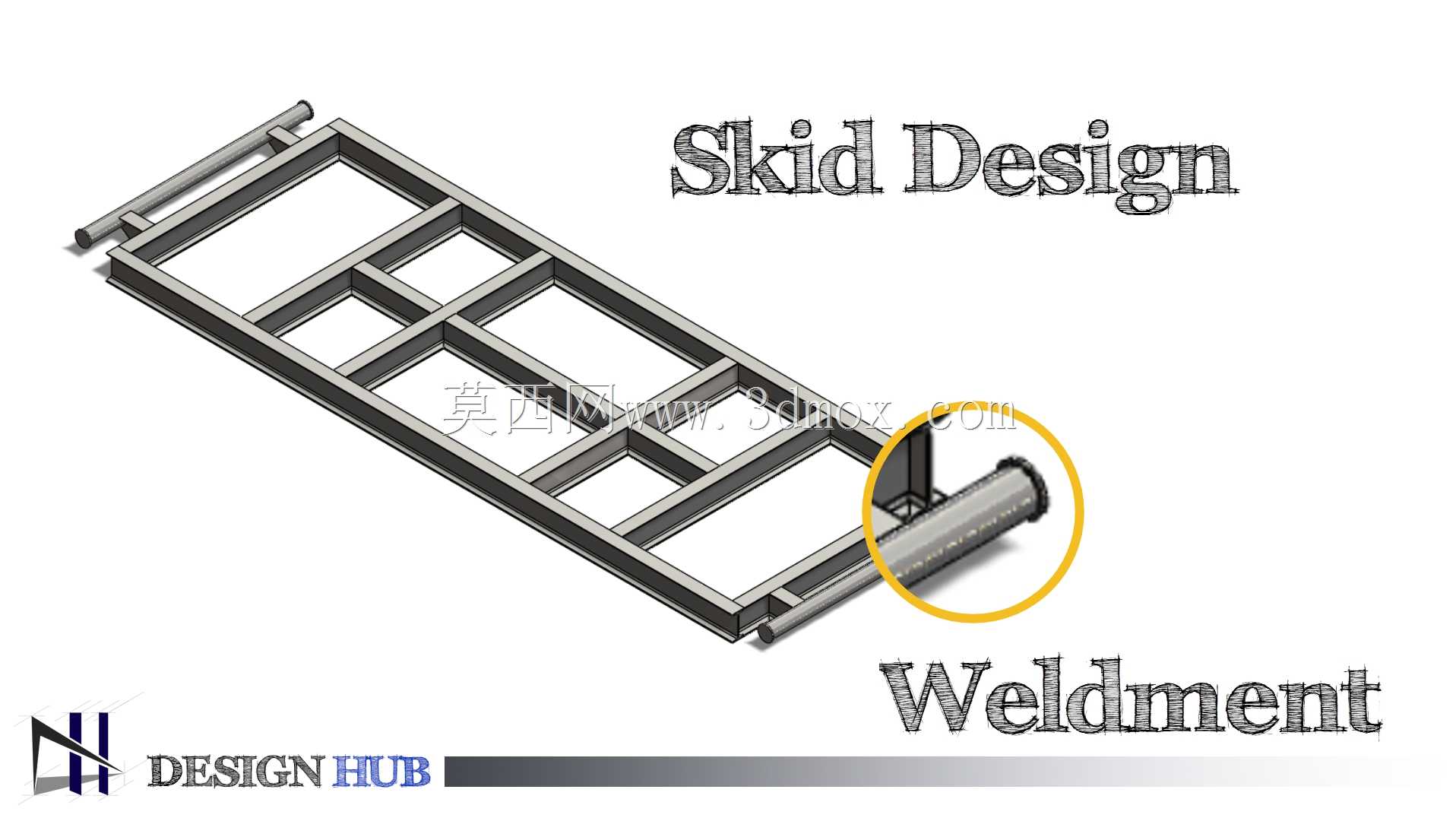

　　框架上预留了统一的设备安装孔位，孔位的位置、尺寸匹配对应重型动设备的支脚安装尺寸，不需要现场二次开孔加工，设备到场后可以直接通过螺栓固定在底座上，配合预先排布在框架上的管线支架、走线槽位，可以把设备的外接管路、线缆都集成在撬装框架范围内，实现真正的整体撬装、整体移位。从结构强度的角度考虑，所有焊接节点都做了满焊处理，主承力梁和辅助肋梁的连接位置额外增加了三角加强筋，抵消设备运行时产生的振动载荷，避免长期振动导致的焊缝开裂、结构松动问题。底座的整体外形尺寸根据所承载设备的轮廓尺寸做了适配，边缘留出足够的运维操作空间，既不会因为尺寸过大造成材料浪费、占用过多现场空间，也不会因为尺寸不足导致运维操作没有落脚位置。这类撬装结构的设计，

　　本质上是把原本需要现场完成的设备安装、管线排布、基础找平工作全部前移到工厂预制环节完成，现场只需要完成整体吊装、外接管线对接就能投入使用，相比传统的现场安装模式，施工周期可以缩短七成以上，也能更好地控制安装精度，避免现场施工的各种不确定因素影响设备运行稳定性。在建模过程中，所有型钢的截面规格、焊接节点的形式、安装孔的位置精度都严格对应实际加工的工艺要求，每一道梁的位置都经过载荷校核，确保框架的承载能力满足重型设备的满载运行需求，同时兼顾加工的工艺性，所有焊接位置都预留足够的焊接操作空间，避免出现加工时焊枪无法到达的死角，降低生产加工的难度。
