车辆维修支撑用车轴支架结构设计

　　在商用车维保、小型工程机械底盘检修的作业场景里，车轴支架是配合顶升设备完成车体固定的核心承载构件，主要作用是在顶升设备将车体抬升至指定作业高度后，替代顶升装置提供持续稳定的刚性支撑，规避顶升设备泄压、失稳带来的作业风险，为底盘检修、轮胎更换、悬挂系统调校等作业提供安全的作业空间。这类支架的实际使用场景多为地面平整度存在偏差的维修车间、户外应急维保现场，因此设计阶段需要优先考虑支撑的稳定性与不同工况下的适配性，避免出现支撑滑移、偏载倾覆的问题。

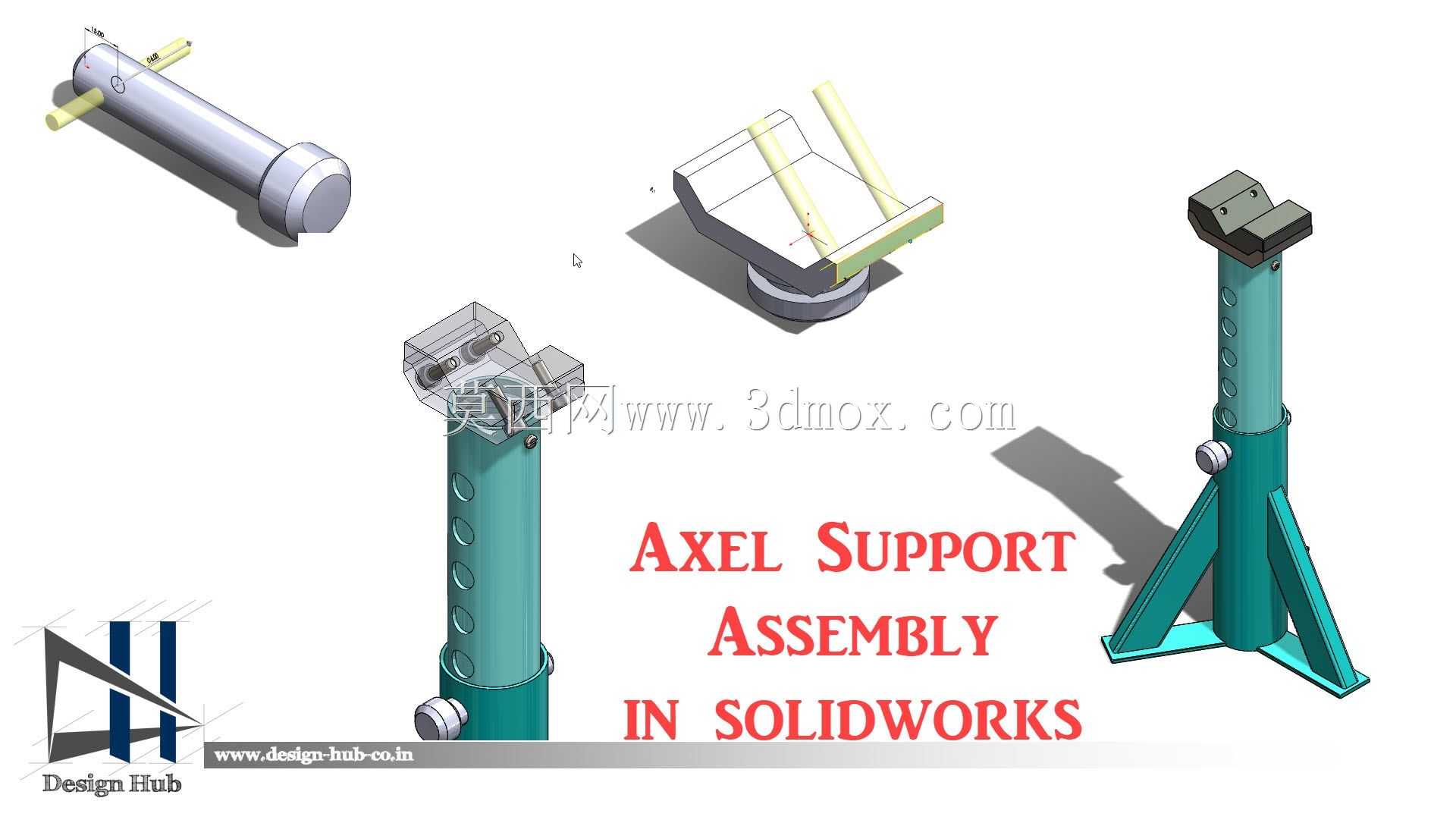

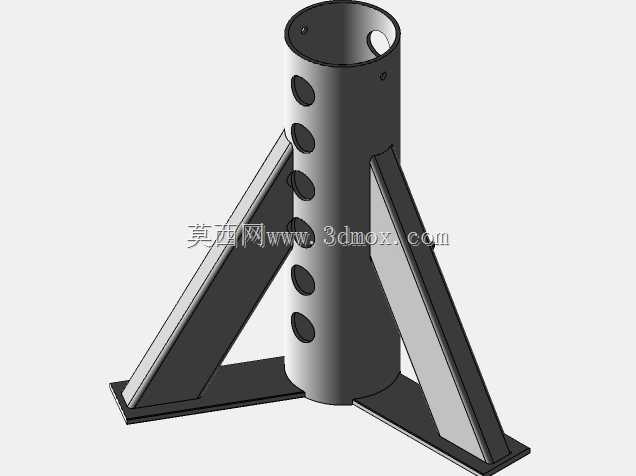

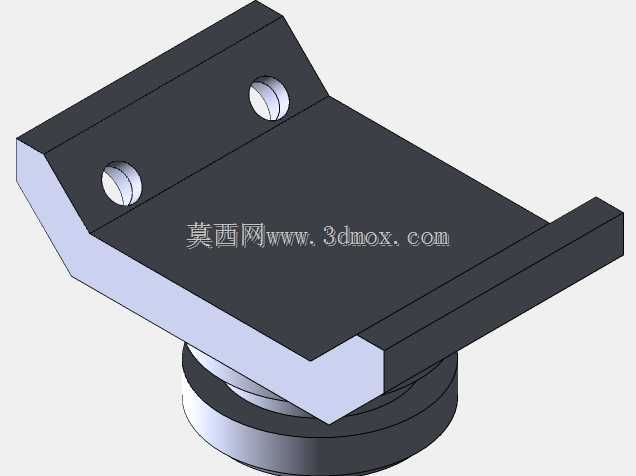

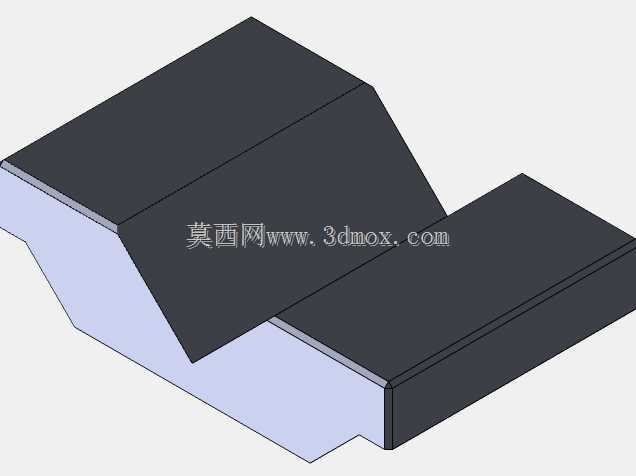

　　从功能特性来看，这款车轴支架采用分体式装配结构，主要包含顶部承托组件、高度调节柱体、底部三角支撑底座三个核心部分。顶部承托块设置有与车轴圆柱面匹配的弧形定位槽，槽面加装防滑缓冲垫，既可以保证与车轴表面的贴合度，避免支撑过程中出现接触面滑移，也能防止刚性接触刮伤车轴表面的防护涂层；承托块与柱体之间采用销轴铰接结构，允许承托块在小角度范围内自适应偏转，适配不同停放角度的车辆车轴姿态，消除安装过程中的别劲问题。柱体部分采用等距开孔的调节方式，通过插拔限位销实现多档位高度调节，调节档位间距设置为50mm，覆盖常规小型车辆、轻型工程机械底盘检修的常用支撑高度区间，调节操作无需额外辅助工具，现场作业人员可单人快速完成高度调整。底部采用三腿式三角支撑结构，支腿向外倾斜展开，支撑脚底面设置防滑齿纹，单支腿展开后支撑半径达到柱体直径的3.5倍，有效降低整体重心，提升支撑状态下的抗倾覆能力，即使地面存在3度以内的倾斜角度，也能保证支撑受力均匀，不会出现单侧支腿悬空的问题。

　　设计过程中，整体受力路径按照顶部载荷-铰接座-调节柱-三角底座-地面的路径做了等强度优化，柱体选用厚壁无缝钢管作为主体承载结构，避免焊接方管存在的焊缝应力集中问题；三角支腿与柱体连接位置采用满焊焊接工艺，焊后做去应力处理，消除焊接变形带来的装配精度偏差，连接位置额外加设三角形加强筋板，提升节点位置的抗扭、抗剪能力，应对偏载工况下的附加力矩。安装边界方面，支架最低收拢高度为280mm，可适配低底盘车辆的底部伸入空间需求，最大展开支撑高度为480mm，满足常规维保作业的抬升高度要求；单组支架额定承载载荷设定为3吨，可满足轻型货车、家用乘用车、小型工程机械的单桥支撑需求，顶部承托槽的圆弧半径适配直径60mm至120mm区间的圆柱车轴，覆盖绝大多数民用车辆的车轴尺寸规格。

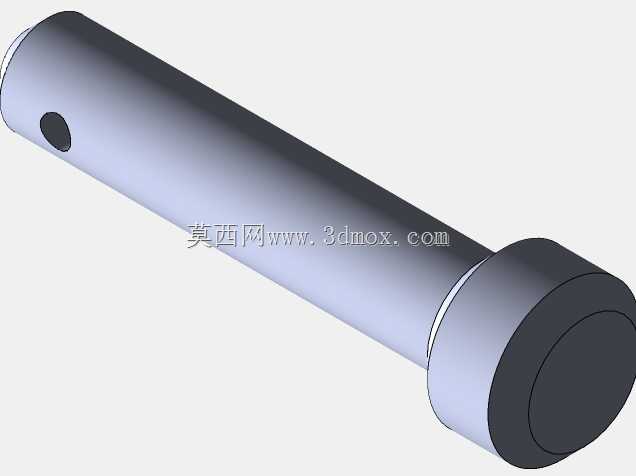

　　实际建模过程中，所有配合面均按照实际装配公差做了间隙预留，铰接位置的销轴与销孔采用H8/f7的间隙配合，保证铰接转动顺畅无卡滞；高度调节孔的位置度公差控制在0.2mm以内，保证限位销可以顺畅插拔，不会出现孔位错位导致的调节卡阻。底部支撑脚的端面做了平面度处理，保证三个支脚同时接触地面时受力均匀，不会出现局部应力集中导致的支腿变形。整体结构没有采用复杂的异形曲面，所有零部件均可采用常规的机加工、焊接工艺完成制作，加工成本低，后期维护更换易损件也十分便捷，适合维修站点批量配置使用。在实际作业使用时，需要注意待支撑车辆停驻在硬质平整地面，拉手刹并打掩车轮后，先通过顶升设备将车体抬升至目标高度，再调整支架高度至承托块与车轴表面完全贴合，插入限位销锁定高度后，缓慢泄压降下顶升设备，确认支架支撑稳定无晃动后再开展后续作业，严禁在支架承托状态下晃动车体或开展超出额定载荷的重载作业。
