面向可制造性的机械结构件优化设计方案

　　在非标自动化产线的工装夹具、小型执行机构的结构件开发环节，很多设计人员在初期建模时往往只关注功能实现，忽略加工环节的工艺约束，最终导致零件加工成本居高不下、装配环节干涉频发、后期维护拆装难度大，甚至出现批量生产时良率不足的问题，而面向制造的设计思路正是从根源上规避这类问题的核心方法。

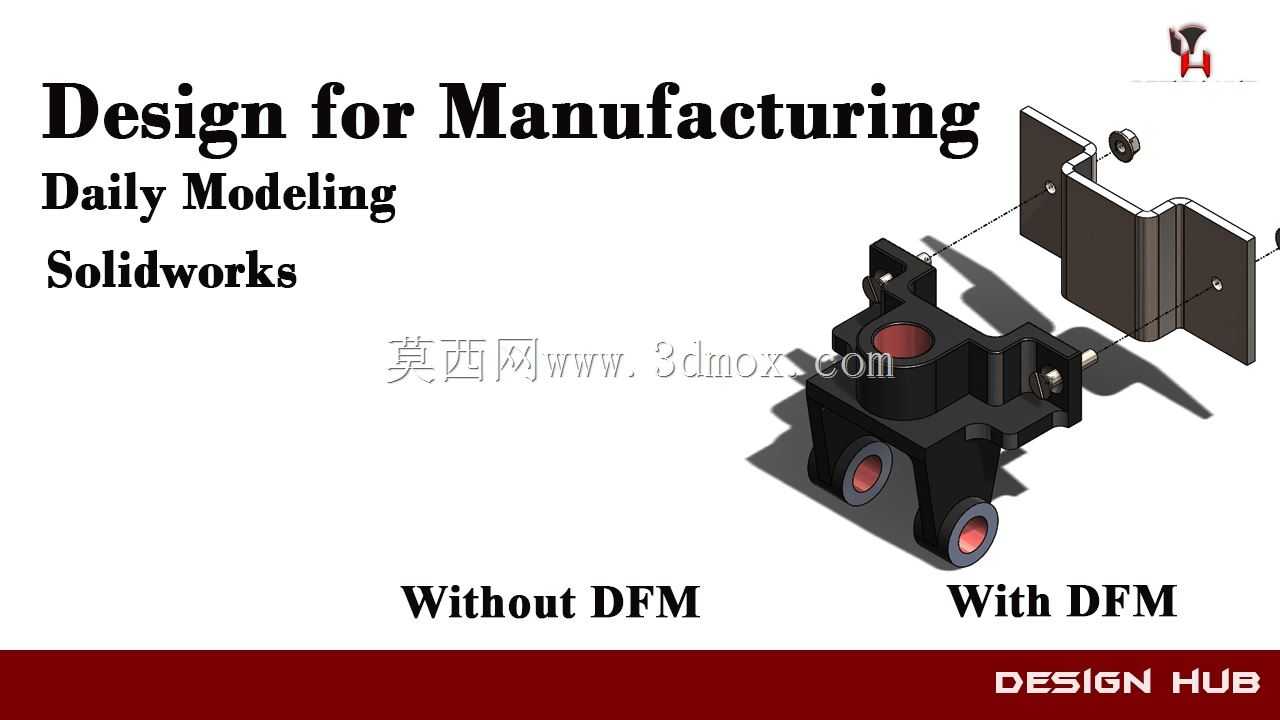

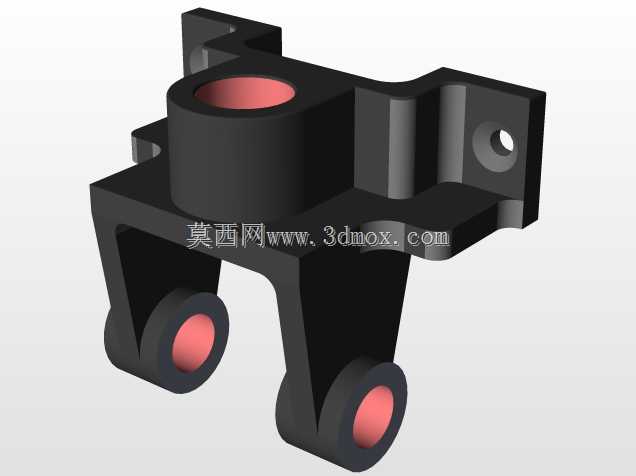

　　从实际应用场景来看，这类带铰接安装位、多面定位特征的结构件，常应用在自动化产线的工件定位模组、小型输送线的挡停机构、工装夹具的夹紧臂组件中，需要同时承受往复运动的冲击载荷、工件放置的静载荷，还要保证长期运行下铰接孔位的同轴度、安装面的平面度不出现超差。对比未采用可制造性优化的结构与优化后的结构，最直观的差异在于零件的拆分逻辑：未做DFM优化的结构往往将多个不同功能的特征整合在单个复杂异形件上，不仅需要多工序铣削加工，部分内凹特征甚至需要特殊刀具才能加工，加工过程中装夹次数多，累计形位公差难以控制，而且一旦某个局部特征磨损，整个零件都需要整体更换，维护成本极高。

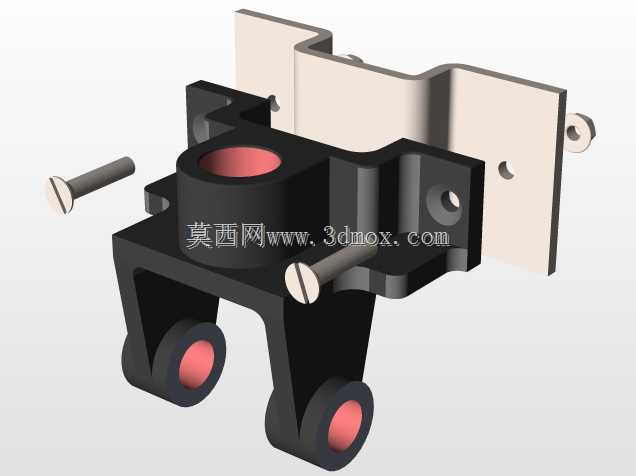

　　优化后的结构在设计阶段就充分考虑了加工工艺的可行性，将原本一体化的复杂结构拆分为钣金折弯件、机加工铰接座、标准紧固件组合的装配结构，其中钣金件部分采用常规冷轧钢板折弯即可成型，不需要复杂的铣削工序，材料利用率能提升近四成，折弯工序的成型精度完全能满足安装面的平面度要求；铰接座部分单独采用机加工，仅需要对孔位、配合面做精加工，加工行程短，装夹次数少，能很好地保证铰接孔的同轴度、配合面的粗糙度要求，而且后期如果铰接孔磨损，只需要单独更换铰接座即可，不需要整体报废整个结构件。

　　从安装边界来看，这类结构件的整体安装尺寸适配常规40系列铝型材搭建的工装机架，底部安装孔位采用行业通用的孔距标准，能直接与型材上的T型槽配合固定，不需要额外做转接板；铰接位的轴径选用常规标准直径，能直接采购标准销轴、卡簧完成装配，不需要定制特殊规格的紧固件；侧面的定位面预留了足够的扳手操作空间，装配时不需要特殊工装，普通内六角扳手就能完成全部组装作业。

　　在功能特性的设计上，优化后的结构充分考虑了装配公差的累积问题，在钣金件与机加工座的配合面预留了合理的调整间隙，能通过紧固件的微调补偿钣金折弯的角度公差，避免出现过定位导致的装配卡滞；铰接位的两端预留了润滑脂存储槽，长期运行时能减少销轴与孔位的磨损，延长零件的使用寿命；所有外露的棱边都做了倒角处理，不仅能避免装配时划伤操作人员，也能去除加工过程中产生的毛刺，减少后续工序的工作量。

　　从设计思路的落地来看，这类结构的建模过程不能只停留在三维软件的虚拟装配层面，需要在建模阶段就同步对接加工工艺要求：比如钣金折弯件的折弯半径要匹配所选板材的厚度，避免折弯处出现开裂；机加工件的孔位深度要匹配标准丝锥的有效行程，避免出现攻丝不到位的问题；所有配合面的公差标注要匹配实际加工能力，不要盲目提高公差等级导致加工成本不必要的上升；装配环节的零件装配顺序要提前在三维环境中做模拟，确认每个零件都有足够的安装操作空间，不会出现零件装进去之后紧固件无法拧紧的问题。

　　在实际的产线应用中，采用这类可制造性优化思路设计的结构件，不仅加工周期能缩短近一半，单零件的加工成本能降低三成以上，而且装配效率提升明显，后期维护的备件成本也大幅下降，尤其适合小批量、多批次的非标设备开发场景，能有效平衡结构功能实现、加工成本、后期维护三者之间的关系，避免设计环节与制造环节出现脱节。很多刚入行的结构设计人员容易陷入“为了建模而建模”的误区，把三维模型当成单纯的几何形状堆砌，忽略了模型最终要落地到实物加工、装配、使用的全流程，而可制造性设计的核心，就是在设计阶段就把全流程的约束条件都考虑进去，让三维模型不只是停留在电脑里的数字文件，而是能真正高效、低成本落地成可靠的实物零件。
