CSWA认证练习用带法兰连接轴座零件

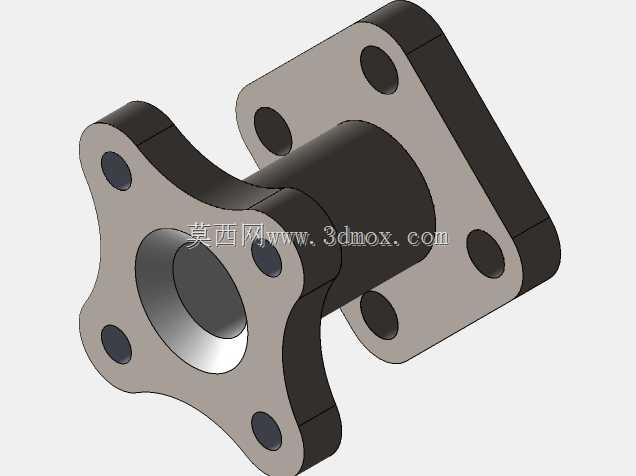

　　这类带双侧法兰的轴座类零件，在流体管路配套、小型动力传输单元、轻工设备的传动轴支撑场景中十分常见，核心作用是实现轴系部件的径向定位，同时通过法兰端面完成与相邻机架、管路端盖的刚性连接，避免轴系运转过程中出现径向窜动或连接松脱。从结构设计逻辑来看，零件主体为中空回转结构，内孔是核心的配合面，需要与穿过的传动轴或者管路衬套形成间隙配合或者过渡配合，加工时对内孔的圆柱度、表面粗糙度都有明确要求，否则会出现轴件卡滞、密封件磨损过快的问题。两端的法兰结构采用非对称的异形轮廓，其中一端为四角带安装孔的方形法兰，另一端为三耳式的星型法兰，这种差异化的法兰设计主要是为了适配两侧不同的安装界面：方形法兰端通常对接平面度较好的设备壳体安装面，

　　四个安装孔均匀分布在法兰四角，拧紧连接螺栓后可以获得均匀的压紧力，保证连接面的密封性能或者贴合刚度；三耳星型法兰端则多用于空间受限的安装场景，三个安装耳沿圆周120度均匀分布，相比四方法兰可以减少占用的径向安装空间，同时三个固定点的结构在安装时更容易调整对中精度，不会出现过定位导致的装配应力。在建模过程中，首先要确定主体回转段的外径与内孔尺寸，明确轴向的总长度边界，保证安装后轴件的伸出长度符合配套部件的装配要求；其次要分别绘制两端法兰的轮廓草图，注意安装孔的位置度公差，尤其是三耳法兰上的安装孔，需要保证孔中心到零件回转轴线的距离一致，避免安装时螺栓无法穿入。法兰与主体回转段的衔接位置做了圆角过渡处理，这部分结构不能省略，

　　一方面是为了减少零件在载荷作用下的应力集中，避免长期受交变载荷时出现衔接处断裂的问题，另一方面也符合金属切削加工的工艺要求，避免清角加工带来的刀具损耗。从安装边界来看，方形法兰端的外接轮廓尺寸决定了安装面需要预留的最小平面空间，安装孔的孔径适配常用的内六角圆柱头螺栓，装配时需要在法兰结合面加装密封垫片或者调整垫片，用来补偿加工带来的端面平面度误差，同时调整轴座的轴向安装位置。三耳法兰端的每个安装耳都做了外缘的圆弧处理，没有尖锐的棱角，既可以避免安装过程中划伤操作人员，也能减少零件在转运过程中因为磕碰导致的安装面变形。零件的中空内孔根据使用场景不同，可以作为传动轴的穿过通道，也可以作为流体介质的流通通道，当用于流体场景时，

　　内孔表面需要做抛光处理，减少介质流动的阻力，同时两端法兰的结合面需要加工密封槽，加装O型密封圈防止介质泄漏。这类零件的材质通常选用45号钢或者铝合金，根据载荷大小选择对应的热处理工艺，重载场景下45号钢需要做调质处理提升整体强度，轻载或者有轻量化要求的场景下选用6061铝合金做阳极氧化处理，提升表面耐腐蚀性能。在实际装配过程中，需要先将轴座的一端法兰与相邻部件预紧，调整内孔与配套轴件的同轴度，确认同轴度符合要求后再按照对角线顺序拧紧所有连接螺栓，避免单侧拧紧导致的零件偏斜，造成轴件运转时的附加载荷。很多入门结构设计人员在绘制这类零件时，容易忽略法兰安装孔的沉头结构设计，导致螺栓拧紧后头部突出法兰表面，影响相邻部件的安装，实际上这类外露的连接螺栓都需要在法兰外侧加工沉孔，将螺栓头部完全埋入法兰内部，保证法兰外侧表面的平整性。另外零件主体回转段的壁厚需要经过强度校核，既要保证在额定载荷下不会出现变形，也要避免壁厚过大造成的材料浪费和整体重量增加，尤其是在移动设备上使用时，零件的重量控制会直接影响设备的整体负载表现。
