钣金类辊轴支撑安装座结构设计方案

　　在轻工输送、小型物料导向、实验室简易工装搭建场景中，这类钣金成型的辊轴支撑结构是十分常见的功能部件，很多一线结构工程师在做小型非标设备时，常会优先选用这类成型方案，核心原因是钣金工艺的加工周期短、单件成本低，且结构强度完全能满足轻载工况的使用需求。从实际使用场景来看，这类支撑座主要用于承托横向布置的光轴类辊件，辊件可在两侧支撑座的安装位上实现定轴转动，常见于小型皮带输送机的从动辊支撑、薄膜收放卷机构的两端定位、线材导向装置的辊轴固定，甚至部分小型工装夹具的导向轴安装也会用到同结构形式的支撑件。

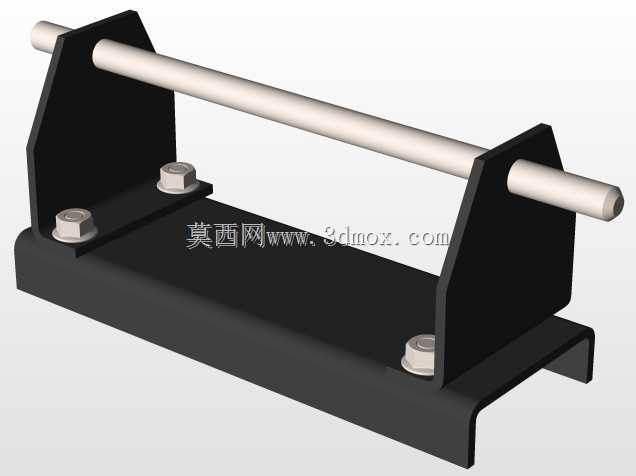

　　从功能特性上拆解，该结构采用分体式双侧支撑设计，两个对称布置的L型钣金立板通过底部的折弯钣金底座连接为整体，立板上预留的同轴安装孔用于穿装辊轴，孔位周边设计有六角螺栓的安装沉位，可通过标准紧固件实现辊轴与支撑座的锁紧固定，避免辊轴在转动过程中出现轴向窜动。底部的钣金底座采用折弯成型工艺，边缘做了翻边强化处理，既提升了底座整体的抗形变能力，也预留了与设备机架连接的安装孔位，安装时可通过螺栓直接将整个支撑组件固定在设备的型材架或者钢板平台上，不需要额外做焊接加工，拆装调整都十分便捷。

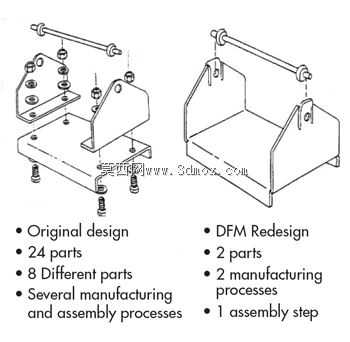

　　设计思路上，这套结构完全遵循面向制造的钣金设计逻辑，所有成型面均采用等厚板材折弯加工，没有复杂的曲面特征，也不需要额外的机加工序，仅通过激光下料、数控折弯、钻孔攻丝几个常规钣金工序就能完成全部加工，板材厚度可根据实际承载需求选择1.5mm到3mm的冷轧钢板，表面处理可根据使用环境选择喷塑、镀锌或者发黑处理，适配不同的防腐、外观需求。两侧立板与底座的连接采用螺栓紧固而非焊接，一方面是降低焊接带来的热形变问题，保证两侧立板安装孔的同轴度，另一方面也方便后期根据不同长度的辊轴调整立板间距，提升组件的通用性。立板上的安装孔位设计为略大于辊轴直径的间隙配合，既方便辊轴的穿装，也能预留一定的调整余量，抵消钣金加工带来的微小形位误差。

　　关于安装边界与尺寸适配，这类支撑结构的整体宽度由辊轴的有效工作长度决定，常规适配直径10mm到25mm的光轴类辊件，底座的安装孔间距通常设计为整体宽度的80%左右，保证固定后的支撑稳定性，整体高度可根据辊件的中心高需求调整立板的折弯高度，设计时需要注意预留辊轴转动时与底座平面的安全间隙，避免辊轴转动过程中与底座发生摩擦干涉。在实际选型应用时，需要根据辊件承载的物料重量核算钣金板材的厚度，当承载重量超过5kg时，可在立板与底座的连接位置增加三角加强筋，进一步提升结构的抗侧弯能力，避免长期受力后立板出现外张形变，影响辊轴的转动顺畅度。

　　很多刚入行的工程师在做这类钣金支撑结构时，容易忽略折弯工艺的内R角预留以及孔位到折弯边的最小距离要求，这套结构在设计时已经充分考虑了常规钣金加工的工艺限制，所有折弯边的孔位距离都满足板材厚度1.5倍以上的工艺要求，不会出现折弯时孔位拉裂的问题，同时立板的折弯边做了向内的小翻边，既消除了钣金件的锐边安全隐患，也进一步提升了立板自身的结构强度，不需要额外增加加强筋就能满足常规轻载场景的使用需求。在实际装配过程中，两侧立板的同轴度可通过底座上的连接孔位间隙做微调，装配时可先穿入辊轴调整好两侧立板的位置，再锁紧所有连接螺栓，能有效降低单件加工的精度要求，提升装配效率，这也是这类钣金支撑结构在非标设备中被广泛应用的核心原因之一。
