带安装支座的铰接销轴组件结构设计

　　这套铰接销轴组件，是工业设备里实现部件间铰接传动、相对摆动限位的核心连接构件，常见于工程机械的动臂铰接点位、自动化生产线的摆臂连接位、物流设备的翻转机构处，承担着传递径向载荷、限制部件轴向窜动、同时允许两个连接部件绕销轴轴线做定角度摆动的核心作用，区别于普通固定销轴，这套组件自带一体式安装支座，不需要额外加工配套的支座安装位，能直接通过支座上的两个安装孔完成组件在设备机架上的固定，大幅降低现场装配的配做工作量。

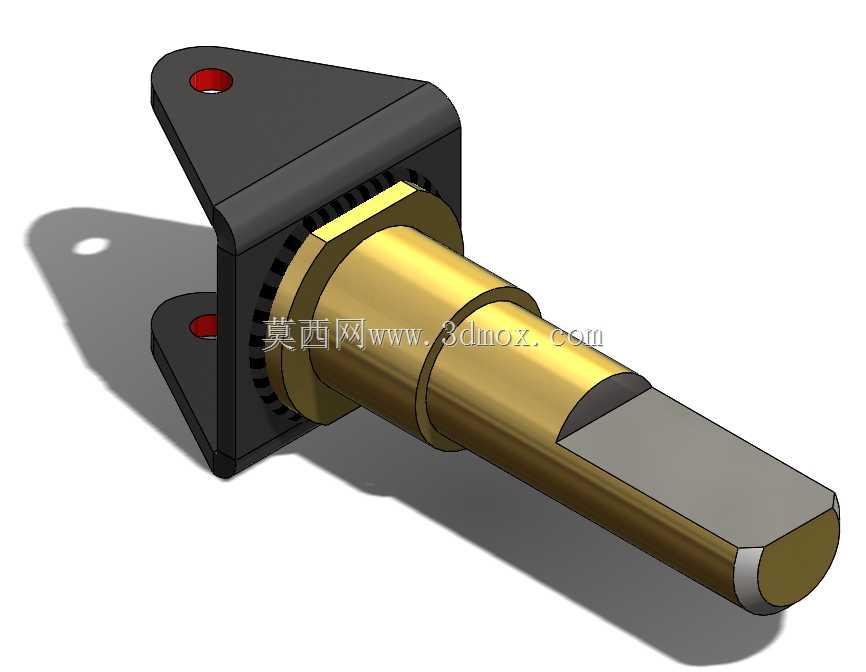

　　从结构功能上拆解来看，组件分为黑色的安装支座与金色的销轴主体两部分，支座部分采用带三角加强筋的立板结构，两个安装孔上下分布在立板的伸出耳板上，耳板做了圆弧过渡处理避免应力集中，立板与销轴配合的位置做了带齿纹的止转端面，当销轴穿入支座内孔后，齿纹端面可以和销轴轴肩的对应齿面咬合，避免销轴在承受交变载荷时出现跟转，防止连接螺栓受剪切力失效。销轴主体采用阶梯轴结构，从支座侧向外依次是轴肩、光轴段、扁位段、端头倒角，轴肩位置做了加厚处理，用来承受铰接部件转动时产生的轴向推力，光轴段是铰接部件的转动配合面，表面粗糙度控制在适合转动配合的区间，既不会因为过于粗糙造成转动卡滞，也不会因为精度过高提升不必要的加工成本；扁位段是用来和外部摆臂的卡槽配合，传递扭矩的同时限制摆臂与销轴的相对转动，避免摆臂在摆动过程中与销轴发生相对滑移，端头做了圆弧倒角，方便装配时铰接部件的衬套能顺利导入销轴，不会刮伤衬套内壁。

　　在设计思路上，这套组件优先考虑了装配便利性与载荷适配性，首先支座的两个安装孔中心距、销轴的伸出长度、光轴段的直径，都是按照通用工业铰接场景的常用安装边界做的适配，光轴段的直径可以适配常规规格的铜套、自润滑衬套，不需要单独定制非标衬套；支座的耳板厚度做了加厚处理，能承受径向的冲击载荷，在工程机械作业时的瞬时冲击下，耳板不会出现变形开裂的问题。安装边界方面，支座的整体轮廓尺寸控制在紧凑范围内，两个安装孔的孔径适配常用的内六角圆柱头螺栓，安装时不需要预留过大的操作空间，销轴的总伸出长度覆盖了常规铰接部件的连接板厚度范围，扁位段的长度足够适配带卡槽的摆臂连接，不会出现摆臂装配后窜出销轴的问题。

　　实际使用场景中，这类组件不需要现场做焊接配装，直接通过螺栓将支座固定在设备机架上，再将需要铰接的摆臂、连杆部件穿入销轴，在销轴端头加装限位卡簧或者端盖就可以完成装配，后期维护时只需要拆卸端头的限位件就可以抽出销轴更换磨损的衬套，维护效率比焊接式铰接座高很多。设计时还考虑了载荷分布的合理性，销轴的受力点位于两个支座耳板的中间位置，尽量降低悬臂梁效应带来的销轴弯曲应力，齿纹止转结构的齿形做了钝角处理，装配时不需要精准对位，只要将销轴推入支座孔，齿面就会自动咬合，即使后期需要调整销轴的周向角度，只需要向外拉出销轴小段距离就可以转动调整，松开后齿面重新咬合锁止，不需要额外增加止转螺钉或者键连接，简化了零件数量，也降低了加工工序的复杂度。

　　从加工工艺角度看，支座部分采用粉末冶金或者铸钢成型后再做机加工，安装孔与销轴配合孔一次装夹加工完成，保证同轴度，销轴部分采用圆钢车削加工，扁位通过铣削成型，表面做镀彩锌处理提升防锈能力，适合在户外设备、车间多尘环境下长期使用，不会因为锈蚀造成销轴无法拆卸的问题。组件的转动配合面预留了润滑脂的存储间隙，配合带油槽的自润滑衬套使用时，可以做到长期免维护，减少设备的日常保养工作量。
