这类经过拓扑优化的金属连接支架,多应用在对重量控制严苛的装备连接场景中,比如航空航天机载设备的安装固定、高端赛车底盘附件连接、轻量化工业机器人臂端工装挂载等场景,核心作用是在两个独立构件之间建立刚性连接路径,传递静态载荷与动态工况下的交变作用力,避免连接部位出现应力集中导致的疲劳失效。
从实际使用的需求出发,这类支架的设计逻辑完全围绕载荷路径展开,首先需要明确支架两端的安装点位约束:一端为带通孔的圆柱凸台结构,用于穿装销轴或螺栓实现与固定端的铰接或刚性锁附,凸台的厚度与孔径匹配对应规格的紧固件,保证连接面的压应力处于材料许用范围之内;另一端为分布的多个安装孔位,用于对接被支撑的功能构件,孔位的位置度公差控制在±0.1mm以内,保证装配时无强制对位产生的装配内应力。

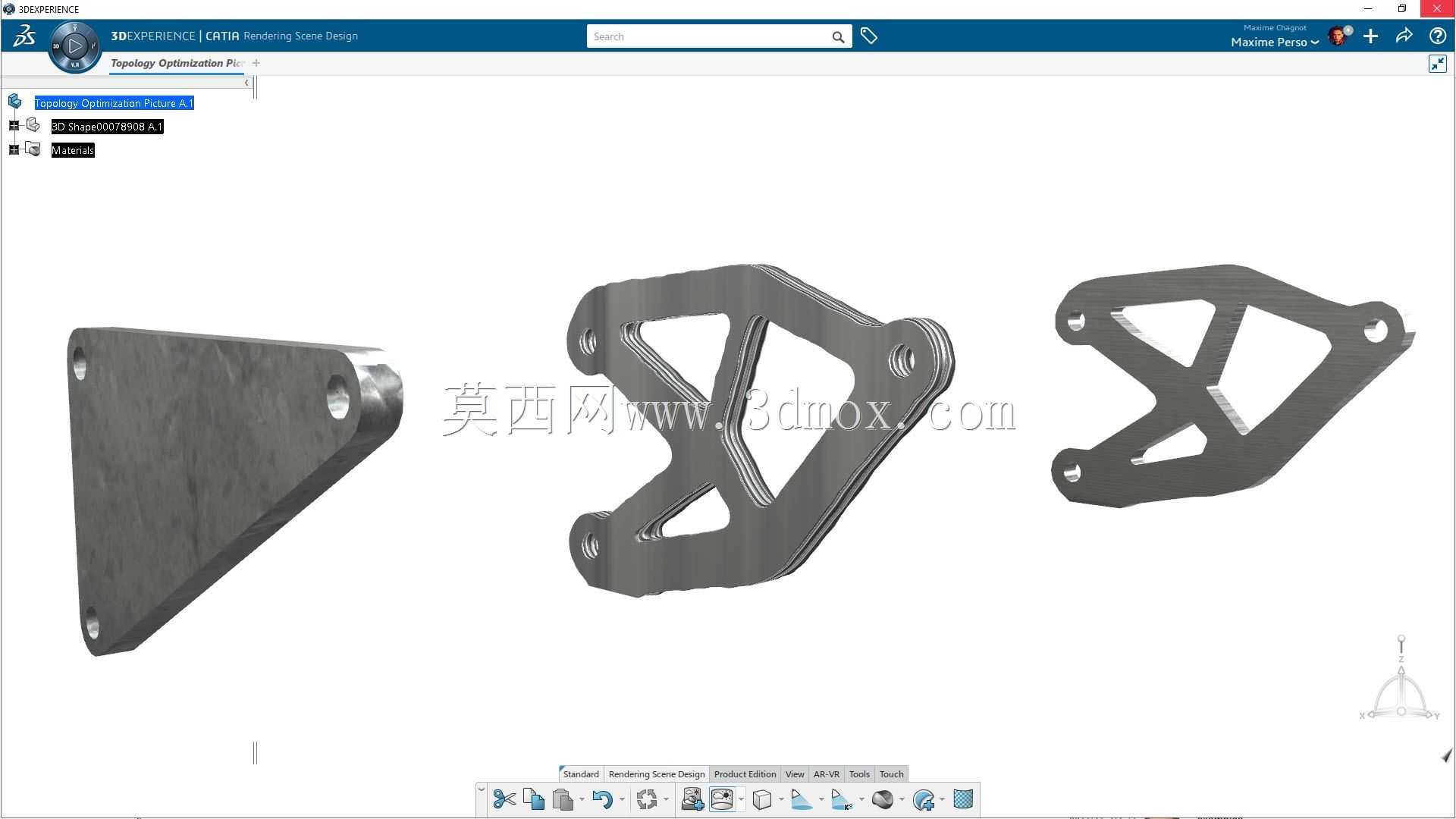

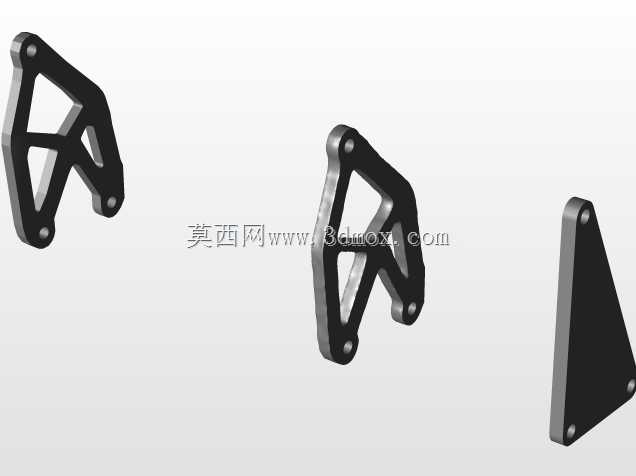

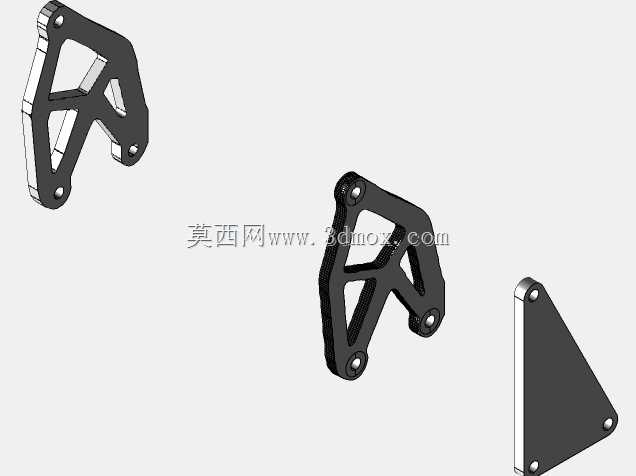

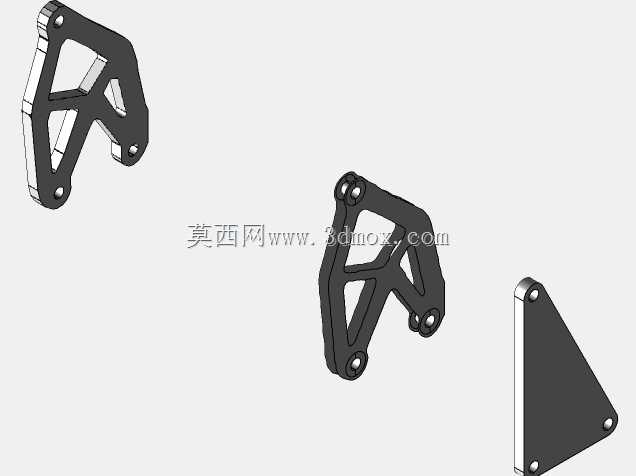

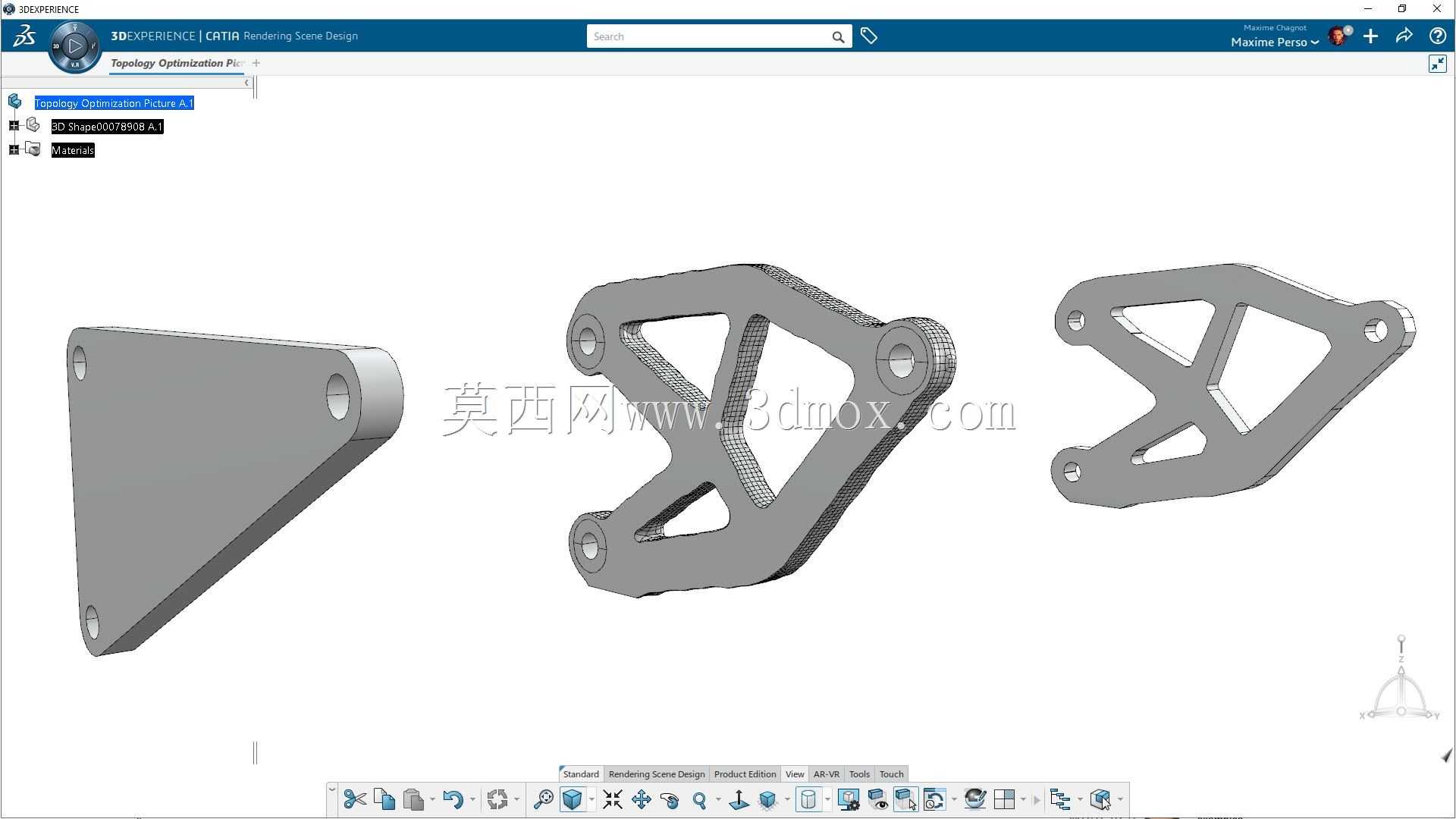

拓扑优化的核心思路是在给定的设计空间内,剔除所有不参与主载荷传递的冗余材料,最终呈现的镂空桁架式结构,每一段筋条的走向都完全贴合应力流的分布方向:主承力筋条沿两端安装点的连线方向布置,承担主要的拉压载荷,次承力筋条沿剪切应力的垂直方向分布,抵抗工况下的扭转变形,所有筋条的交接位置都做了圆弧过渡处理,避免直角位置出现应力突变,筋条的厚度根据对应位置的应力水平做梯度设计,高应力区域筋条厚度更大,低应力区域适当减薄,在保证整体刚度与强度满足设计要求的前提下,最大限度降低零件的整体重量,相比同载荷等级的实心铣削支架,重量可降低40%以上,同时固有频率也能得到优化,避免设备运行时产生共振问题。
从安装边界来看,支架的整体外轮廓完全被初始设计空间包络,不会与周边的运动构件产生干涉,所有安装孔的端面都做了铣平处理,保证连接时的面接触精度,零件的边缘都做了倒角去毛刺处理,避免装配过程中划伤操作人员或周边管线。这类支架一般采用高强度铝合金或不锈钢作为加工材料,通过五轴铣削加工成型,也可采用金属3D打印工艺直接制备,表面做阳极氧化或钝化处理,提升耐磨损与抗腐蚀性能,适配复杂工况下的长期使用需求。在实际选型应用时,需要先校核支架的额定载荷是否匹配工况的最大作用力,同时确认安装孔位的间距、孔径与对接构件的尺寸完全匹配,安装时按照对角顺序逐步拧紧紧固件,保证各连接点受力均匀,避免单侧受力过大导致支架变形。
