这类带规则点阵凹凸的曲面结构,在工业设计领域的应用场景覆盖多个细分方向,最常见的是消费电子类产品的外观握持面设计,比如手持检测设备的防滑握持区、工业操作终端的接触面,还有部分需要兼顾流体减阻与表面附着特性的工业零部件外覆面,也会采用这类凹凸点阵结构来优化表面性能。从实际功能层面看,曲面上均匀排布的凹陷结构,首先能提升接触面的摩擦系数,当操作人员手持带这类结构的设备外壳时,凹凸点阵可以增加手掌与接触面的空气流通间隙,减少长时间握持产生的汗滑问题,相比光滑曲面能提升30%以上的静摩擦系数,在带油污的工业操作场景下,防滑表现提升更为明显。其次这类凹凸结构在流体接触场景下,能改变表面边界层的流态,对于低速流经曲面的流体,点阵凹陷可以形成微小的涡流缓冲区,降低流体与壁面之间的摩擦阻力,部分通风管道的导流曲面、小型流体设备的过流面就会采用类似结构来优化流阻表现。

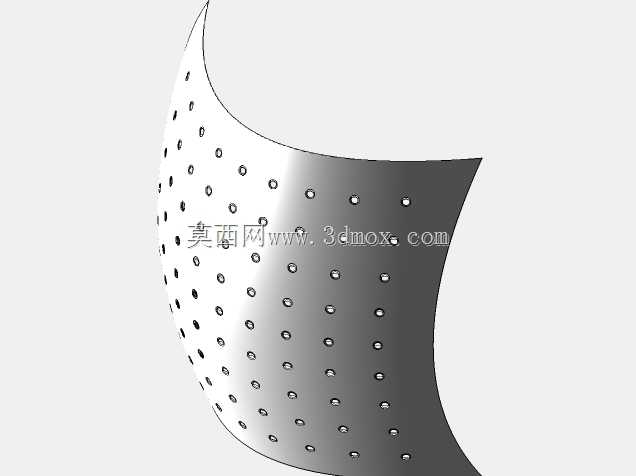

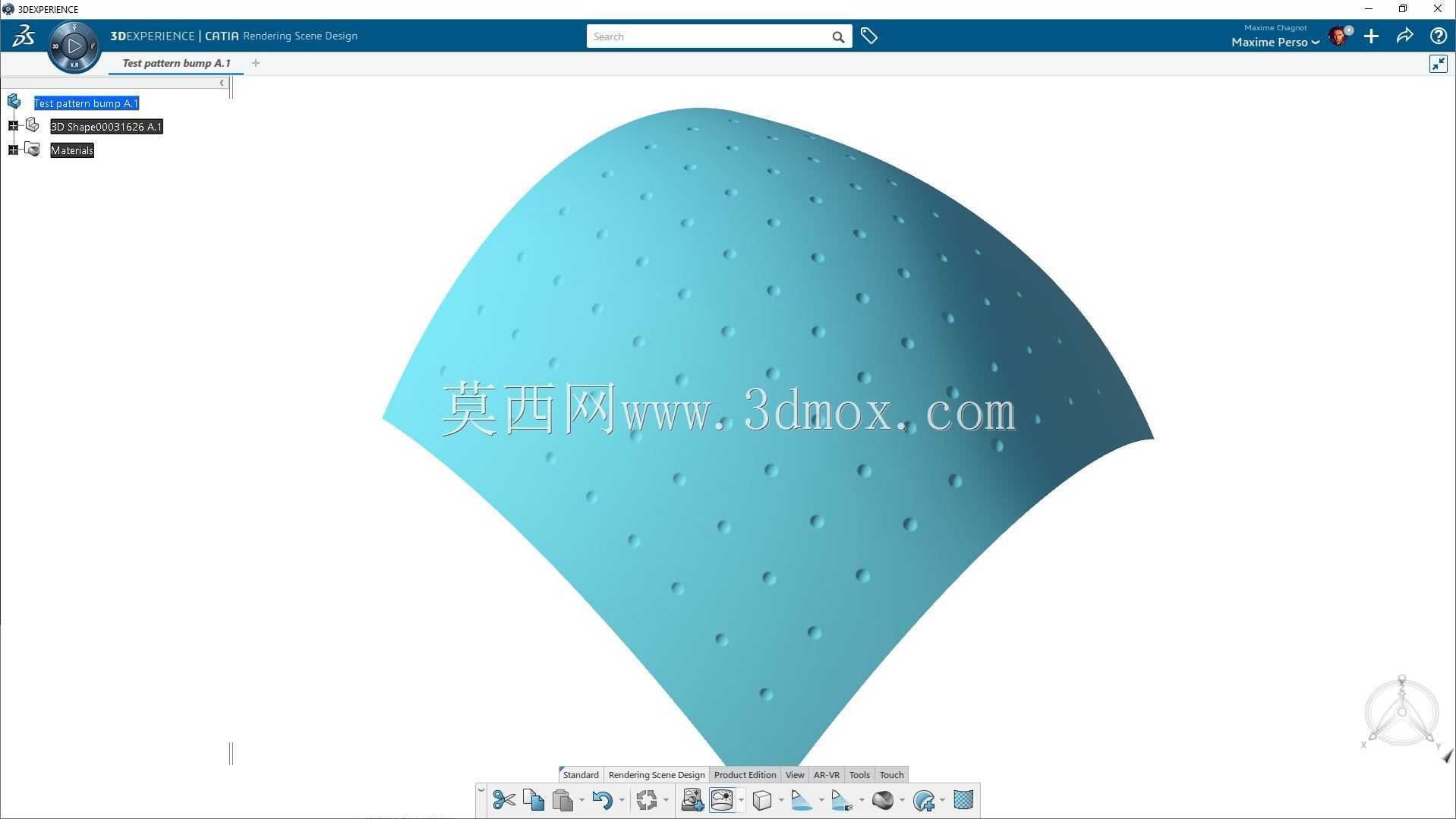

从设计思路来看,这类曲面造型首先要确定基础曲面的边界约束,基础曲面采用双曲率顺滑过渡构型,四个边角做了大弧度切边处理,避免尖锐棱角带来的应力集中问题,整体曲面的曲率变化率控制在连续G2以上,保证曲面过渡没有突兀的折角,后续做凹凸特征阵列的时候不会出现特征变形失真的问题。凹凸点阵的排布采用基于曲面UV参数的均匀阵列逻辑,每个凹陷特征的直径、深度保持一致,同时特征边缘做了R角过渡,避免凹陷位置出现应力集中,在承受外部按压载荷的时候,应力可以顺着曲面的曲率方向均匀分散,不会在单个凹陷位置出现应力峰值。设计过程中需要重点控制凹凸特征与基础曲面的结合精度,每个凹陷特征都要完全贴合基础曲面的法向方向,保证所有点阵的凹陷深度一致,不会出现部分特征过深或者过浅的问题,同时特征之间的间距要根据曲面的曲率变化做自适应调整,在曲率较大的曲面尖点位置,适当拉大特征间距,避免特征之间出现重叠或者破面的问题。
关于安装边界与尺寸适配,这类曲面结构作为外观覆件或者功能表面使用时,基础曲面的四个切边位置预留了1.5mm的安装止口位,止口位置做了平直处理,方便和周边的框架结构做卡扣连接或者胶粘固定,整体曲面的最大外轮廓尺寸适配常规手持设备的握持宽度,曲面的拱高控制在握持贴合的舒适区间,当手掌贴合曲面的时候,凹凸点阵刚好和手掌的掌纹纹路形成错位接触,不会出现硌手的问题。如果是作为流体过流面使用,曲面的边缘预留了2mm的法兰连接边,法兰边上均匀分布安装孔位,可以直接和相邻的管路结构通过螺栓紧固,凹凸点阵的凹陷深度控制在0.3mm以内,不会对流体的通流截面造成明显影响,同时还能起到扰乱边界层、降低壁面阻力的作用。在结构强度校核层面,这类带凹凸点阵的曲面相比等厚度的光滑曲面,整体的抗凹陷刚度提升20%左右,点阵结构相当于在曲面上增加了密集的加强筋结构,在承受同等外部压力的情况下,曲面的变形量更小,不需要额外增加壁厚就能满足结构强度要求,可以有效降低零部件的材料用量。另外这类凹凸结构在注塑成型的时候,凹陷位置的拔模角度控制在1.5度以上,保证注塑件可以顺利脱模,不会出现特征拉毛或者缺胶的问题,特征边缘的R角也能减少注塑过程中的应力集中,降低产品成型后的翘曲变形概率。
