对开式剖分滑动轴承三维结构设计

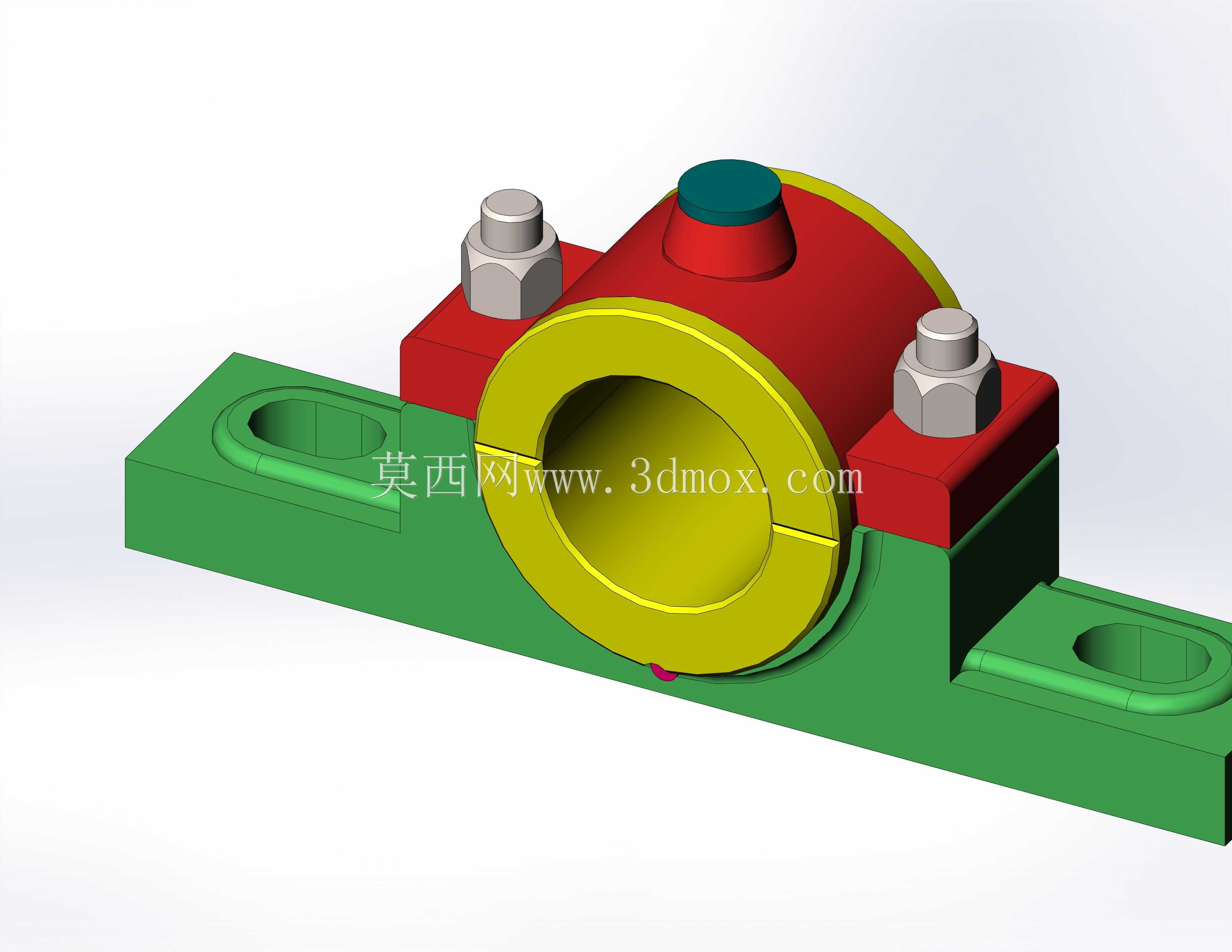

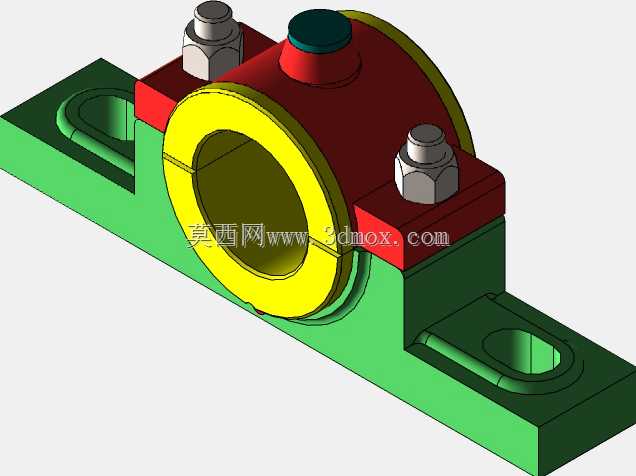

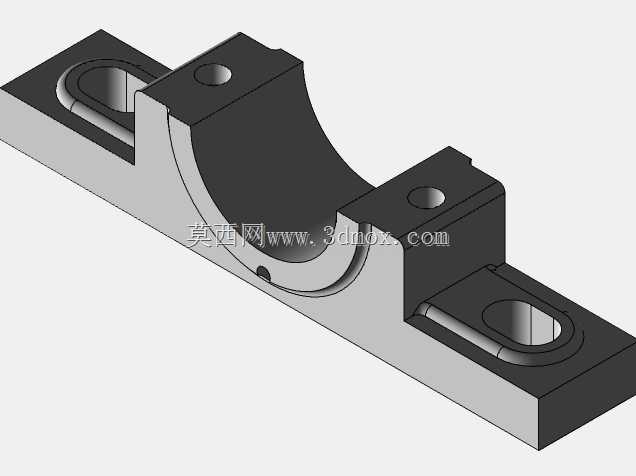

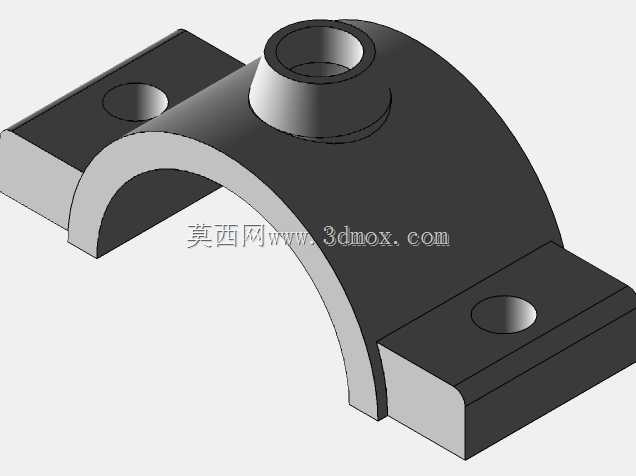

　　在各类通用传动设备的旋转支撑场景中，剖分式滑动轴承的应用覆盖了从轻载输送辊道到中载减速机输出轴、重型破碎机主轴的多类工况，这类支撑部件相比整体式轴瓦结构，最大的工程优势在于轴系装配时无需沿轴向穿装，可直接在轴段的指定位置完成扣合安装，尤其适配轴上已经预装齿轮、联轴器等零件的装配场景，大幅降低现场检修的拆装工作量。本次呈现的对开式滑动轴承结构，采用上下轴瓦分体扣合的设计逻辑，底座为一体式铸造结构延伸出两侧安装翼板，翼板上开设长圆形安装沉孔，可适配安装基面的孔位公差，允许安装时沿垂直于轴的水平方向做小范围位置调整，避免因基座加工误差导致轴承安装憋劲。轴承上盖与底座通过两侧的六角头螺栓完成锁紧，

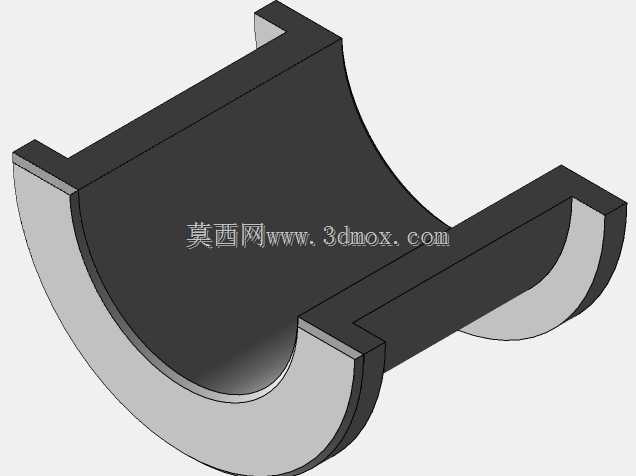

　　螺栓预紧时可通过调整拧紧力矩控制轴瓦与轴颈的配合间隙，适配不同转速、载荷下的油膜形成需求；上盖顶部开设注油杯安装孔，可加装旋盖式油杯实现润滑脂的定期加注，润滑油进入轴瓦与轴颈的配合面后，会沿轴瓦内壁的油槽均匀分布，在轴旋转时形成动压油膜，降低接触面的摩擦磨损。从结构设计的细节来看，轴瓦采用上下对开的剖分结构，结合面处设置有定位止口，可避免上下轴瓦在装配时出现错位，保证内孔的圆柱度精度；底座的安装面与轴瓦支撑面之间设置有加强筋结构，可在承受径向载荷时分散应力，避免底座出现应力集中导致的变形。在实际选型应用中，这类滑动轴承通常适配转速不超过1500r/min、径向载荷较大的传动轴系，相比滚动轴承，其具备更好的抗冲击载荷能力，在冶金、

　　矿山、建材等行业的重载传动设备中应用广泛，比如带式输送机的托辊支撑、破碎机的偏心轴支撑、风机的主轴支撑场景都能见到这类结构的身影。设计这类轴承结构时，需要重点关注几个核心边界：首先是安装孔的中心高尺寸，该尺寸直接决定了轴系的安装标高，需要与配套设备的轴系中心高保持一致，避免出现轴系不对中导致的附加载荷；其次是两侧安装孔的孔距尺寸，需要匹配设备基座的预留安装孔位，长圆孔的长度方向需要预留足够的调整余量，通常调整量设置为孔直径的1/4到1/3即可满足现场安装的公差补偿需求；再者是轴瓦内孔的直径公差，需要根据配合的轴颈尺寸选择合适的间隙配合，通常间隙值控制在轴颈直径的千分之一到千分之一点五之间，保证动压油膜的稳定形成。从装配逻辑来看，

　　这类轴承的安装流程通常是先将底座固定在设备基座上，吊装轴段落放在下轴瓦的支撑面上，扣合上轴瓦与轴承上盖，穿装两侧的锁紧螺栓后按照对角拧紧的顺序逐步施加预紧力矩，过程中需要手动盘动轴段，确认轴转动无卡滞，避免预紧力过大导致轴瓦抱轴。另外，上盖顶部的注油孔位置需要正对轴瓦的油槽入口，保证润滑脂能够顺利进入配合面，避免出现干摩擦的情况。在长期运行的工况下，这类滑动轴承的轴瓦属于易损件，剖分式的结构可以在不拆卸轴上其他零件的情况下，直接拆开上盖更换轴瓦，大幅缩短设备的停机检修时间，这也是这类结构在工业现场被广泛应用的核心原因之一。结构建模过程中，需要重点还原各零件的配合关系：螺栓与上盖、底座的安装孔之间采用间隙配合，轴瓦与底座、上盖的支撑槽之间采用过渡配合，保证轴瓦安装后不会出现窜动；两侧安装翼板的沉孔深度需要匹配所用螺栓的头部高度，保证螺栓拧紧后头部不高出翼板表面，避免与周边其他部件出现干涉。整体结构的外形轮廓规整，没有突出的尖锐棱角，所有铸造边角都做了圆角过渡，既符合铸造工艺的要求，也能避免安装检修时出现磕碰划伤的情况。
