嵌入式烤箱双层侧装伸缩导轨结构

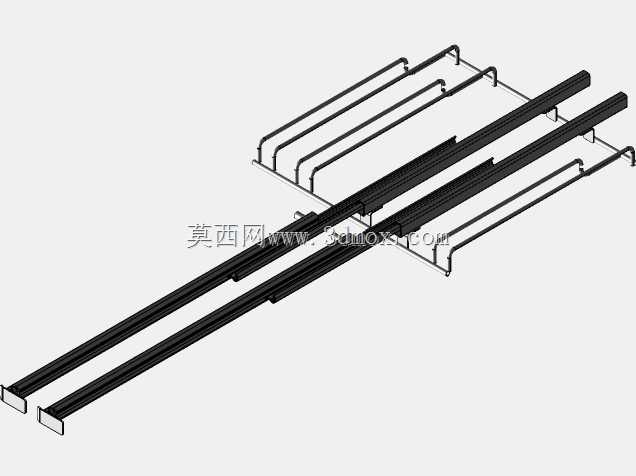

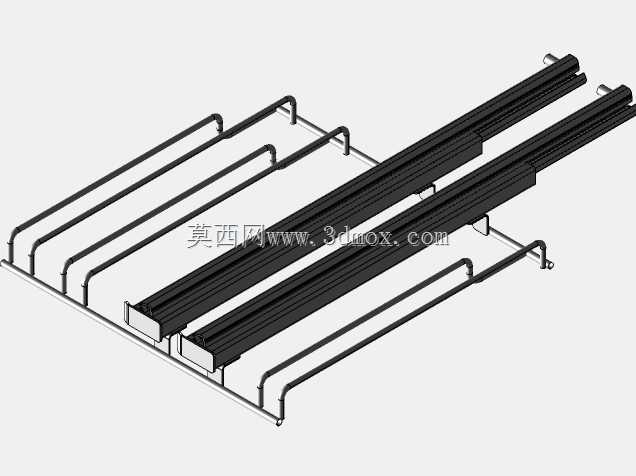

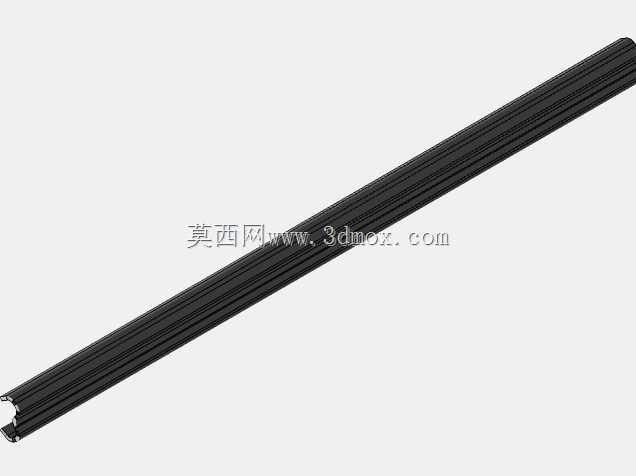

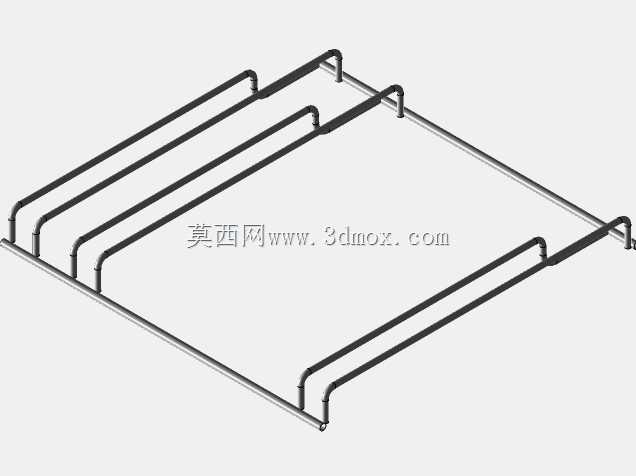

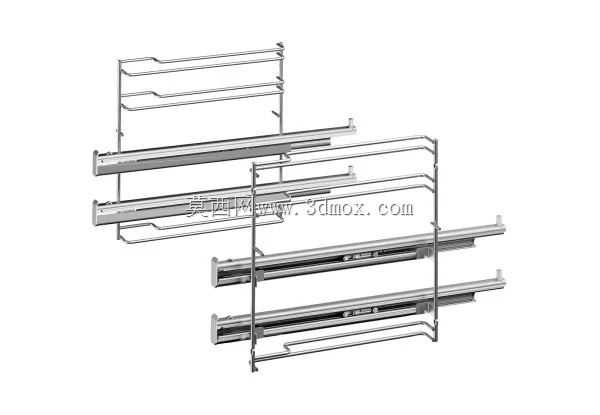

　　这套伸缩导轨结构主要适配嵌入式家用烤箱的内腔安装需求，日常使用中承担承载烤盘、烤架及烘焙食材的承重与抽拉导向作用，解决烤箱高温工况下取放食物时的卡顿、晃动、脱落问题，避免用户取放高温食材时被内腔余温烫伤，同时保证多层烤盘同时使用时的抽拉互不干扰。从结构设计来看，采用双层侧装对称布局，左右两侧导轨通过金属支架固定在烤箱内腔侧壁，每层导轨配套独立的金属置物架，置物架采用圆钢弯折成型的栏式结构，既可以承托标准尺寸烤盘，也能直接放置烤架、烘焙模具，边缘的弯折挡边可以避免烤盘抽拉过程中从侧边滑落。导轨主体采用三节式滚珠伸缩结构，相比普通两节导轨拥有更大的抽拉行程，完全拉出时置物架可伸出烤箱内腔三分之二以上，方便用户观察食材烘焙状态、

　　翻面或者取出成品，不需要将手深入高温内腔操作。设计过程中优先考虑了高温工况下的结构稳定性，导轨的滑动副预留了足够的热膨胀间隙，避免烤箱工作时内腔温度升高导致金属件膨胀卡滞，同时导轨的表面处理采用耐高温涂层，可长期承受200℃以上的工作温度，不会出现涂层脱落、锈蚀或者润滑脂失效的问题。安装边界方面，导轨的固定支架采用多档位安装孔位设计，可以适配不同内腔深度的嵌入式烤箱型号，安装时只需要将支架通过螺丝固定在烤箱侧壁预设的安装柱上即可，不需要额外打孔或者修改内腔结构，单根导轨的额定承重可达15kg，完全满足家庭烘焙时整鸡、多层烤盘同时使用的承重需求。置物架的栏条间距经过优化，既可以保证小尺寸的烘焙模具不会从缝隙掉落，

　　又能减少对烤箱内腔热风循环的遮挡，保证烘焙时腔内温度均匀，不会因为置物架遮挡导致食材局部烤焦或者受热不均。导轨的滑动阻尼经过调校，抽拉时手感顺滑无卡顿，推入时带有轻微的缓冲效果，不会因为用力过猛导致烤盘晃动洒出食材，同时导轨的锁止结构可以在完全推入时自动卡合，避免烤箱开关门时置物架因为震动滑出。在实际厨电装配场景中，这类侧装伸缩导轨相比传统的固定式烤架，用户使用体验提升明显，尤其是在制作需要中途翻面的烘焙品、或者取用深度较大的内腔里的食材时，不需要将整个烤盘托出，只需要拉出导轨即可操作，降低了高温操作的安全风险。结构建模时严格按照实际装配公差设计，导轨的节与节之间的配合间隙控制在0.1mm以内，既保证滑动顺畅，

　　又不会出现左右晃动的情况，置物架与导轨的连接采用卡扣式设计，不需要额外紧固件，用户日常清洁时可以直接将置物架拆下清洗，装回时对准卡槽推入即可锁定，拆装过程不需要工具，维护十分方便。从选材适配角度，导轨的主体承重件采用冷轧钢冲压成型，表面经过电镀加耐高温喷塑处理，抗锈蚀能力强，即使长期在高湿度、高温度的烤箱内腔环境下使用，也不会出现生锈或者涂层剥落的问题，滚珠采用不锈钢材质，避免高温高湿环境下锈蚀导致滑动卡滞。
