工业卧式振动电机三维结构设计

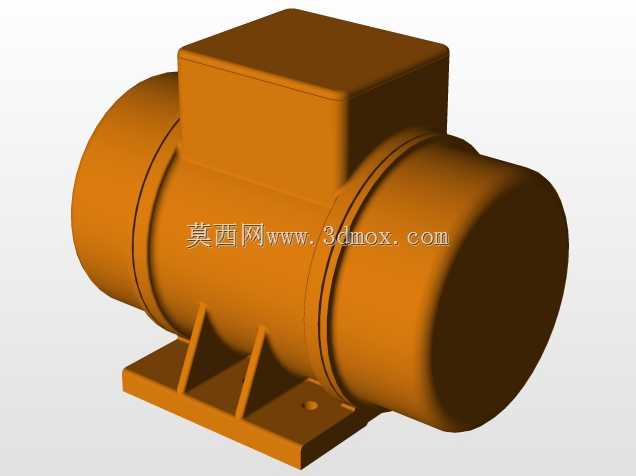

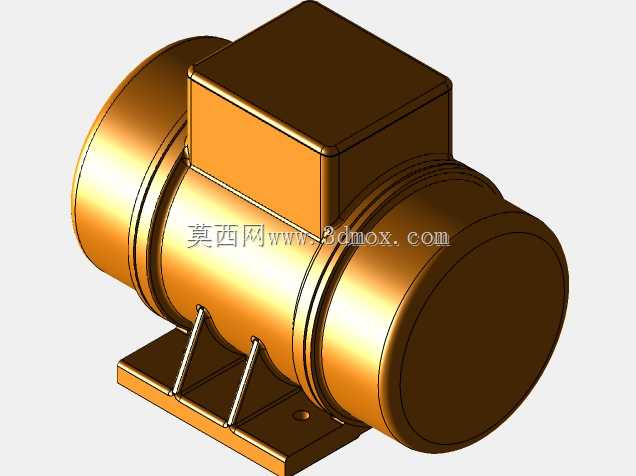

　　这款卧式振动激振单元的三维结构，是针对工业散料处理、物料振实、筛分输送类设备做的适配化设计，日常在矿山筛分生产线、建材预制件振实工位、粮食清选设备、料仓防闭塞装置上都能见到同结构产品的实际应用，核心作用是通过自身高速旋转产生的定向激振力，带动配套设备完成指定频率、振幅的往复振动，实现物料筛分、输送、紧实、落料的工艺需求。

　　从结构设计逻辑来看，整体采用卧式双出轴激振块内置的布局，中间段为定子转子集成的动力腔体，两端轴伸位置配置可调偏心块，通过调整偏心块的重合夹角就能改变激振力的输出大小，适配不同工况下的振幅需求，这种设计相比外接激振器的结构，整体集成度更高，不需要额外做传动连接结构，安装后直接接线即可投入使用，能减少现场安装的调试工作量。上部的方形接线腔体做了凸起式独立密封设计，和下部的动力腔体之间做了密封止口结构，能避免现场多粉尘、高湿度工况下粉尘、水汽侵入接线端子造成的短路故障，接线腔的侧面预留了标准电缆格兰头安装位，适配常规工业电缆的密封进线需求。

　　下部的安装底座采用一体化铸造成型的带加强筋结构，底座上开有两个长圆形安装孔，安装孔的间距、孔径尺寸匹配行业内通用的振动设备安装接口标准，不需要额外做转接板就能直接固定在设备的安装梁上，底座和筒体之间设置了两道斜向加强筋，能抵消设备运行时高频振动带来的应力集中，避免长期运行后底座焊缝或者铸造位置出现开裂问题。筒体两端的端盖采用止口定位加螺栓紧固的结构，端盖内部预留了轴承安装位和密封槽，配套的密封件能阻挡润滑油泄漏同时阻挡外部杂质进入轴承腔，延长轴承的维护周期。

　　做三维建模的时候，需要重点关注几个安装边界尺寸：首先是整体的总长、总宽、总高尺寸要匹配常规振动设备的安装空间，避免安装时和周边的护罩、料仓结构产生干涉；其次是底座安装孔的中心距、孔径公差要控制在合理范围，因为振动设备运行时存在持续的交变载荷，安装孔如果位置偏差过大，会导致螺栓受力不均，运行中容易出现螺栓断裂的问题；另外两端轴伸的偏心块调整范围要做运动仿真校验，确保偏心块在0到100%开度调整的过程中，不会和端盖、底座结构产生碰撞，同时要核算偏心块旋转时的动平衡参数，避免整机运行时出现横向摆振的问题。

　　从实际选型适配的角度来说，这种结构的振动单元激振力调整范围宽，安装方式简单，适合各类需要固定激振源的工业设备，建模时所有的配合面都按照实际加工公差做了预留，比如筒体和端盖的止口配合采用过渡配合，轴承安装位的轴径和座孔尺寸都按照轴承的标准安装公差设置，能直接导出工程图用于生产加工，也能导入到筛分设备、振实台的整体装配中做整体干涉校验和振动工况的仿真模拟，提前预判设备运行时的结构强度问题。
