二氧化碳气路减压调节装置结构设计

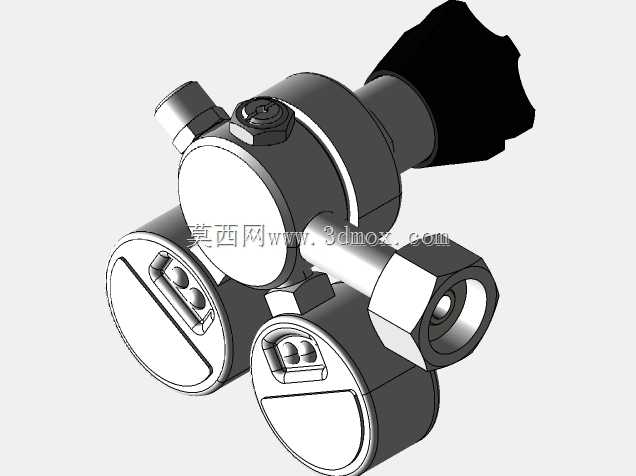

　　在工业焊接、实验室气路供给、特种气体分装这类场景里，气源输出压力往往远高于终端用气设备的额定工作压力，直接接入会造成仪表冲损、管路爆漏、流量失控等问题，这类带双表结构的减压调节装置，就是气源输出端和终端用气点之间的核心压力调控部件。从结构布局来看，这款装置采用了径向对称的双压力表布置，两个压力表分别负责监测进气端高压侧压力和出气端低压侧工作压力，操作人员无需切换检测点位，就能同时掌握瓶内剩余气量和终端输出压力状态，这种布局在焊接工位的实际使用中优势明显，焊工在调节输出流量时，视线扫过就能同时确认两个压力参数，不用侧身调整视角，能减少操作中的误判概率。装置的进气端采用了和气瓶阀口匹配的硬密封连接结构，

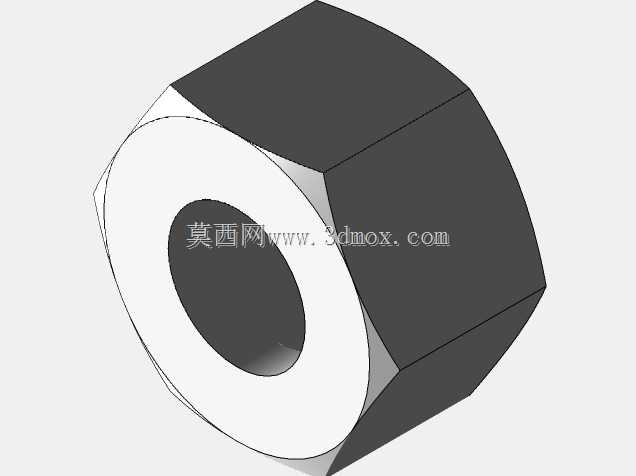

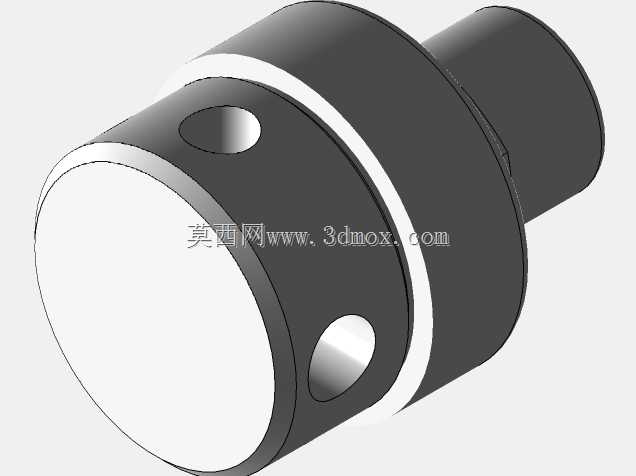

　　连接螺母的六角尺寸符合通用气瓶安装的扳手操作空间要求，安装时不需要额外定制专用工具，用常规活动扳手就能完成紧固，密封面的锥度设计和通用二氧化碳气瓶阀口完全适配，能保证高压侧连接的密封性，避免气体泄漏。顶部的调节旋钮采用了防滑包覆结构，旋钮的直径和操作力矩经过匹配设计，操作人员带劳保手套也能完成精细的压力调节，不会因为手套打滑出现调节过量的问题，旋钮的行程和压力输出的线性度做了对应匹配，从全闭到额定最大输出压力的旋转圈数控制在合理区间，既不会因为圈数太少导致调节精度不足，也不会因为圈数太多增加调节操作的时间。装置主体采用锻造铜质基体，内部的减压腔、溢流通道、密封副安装位都做了集成化设计，没有多余的外接管路和拼接接头，

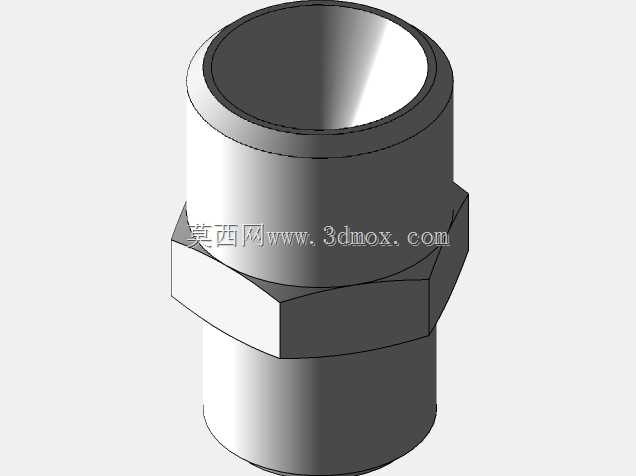

　　能减少高压工况下的泄漏点，基体的流道走向做了圆弧过渡处理，高压气体进入减压腔时不会直接冲击密封件，能延长内部密封组件的使用寿命，降低日常维护的频次。从安装边界来看，装置整体的径向最大尺寸控制在常规气瓶安装的操作空间范围内，安装到气瓶阀口之后，两个压力表的朝向可以通过连接部位的密封调整到操作人员便于观察的角度，不会和气瓶的防护帽、周边的气路软管产生干涉，出气端的接头采用通用的软管快插兼容螺纹，能直接对接焊接送丝机的气路、实验室气路的终端软管，不需要额外加装转接头。在实际工况适配方面，这款减压装置针对二氧化碳气体的物理特性做了结构优化，内部的密封件材质选用了耐低温的橡胶配方，因为二氧化碳从高压气瓶节流释放时会吸收大量热量，

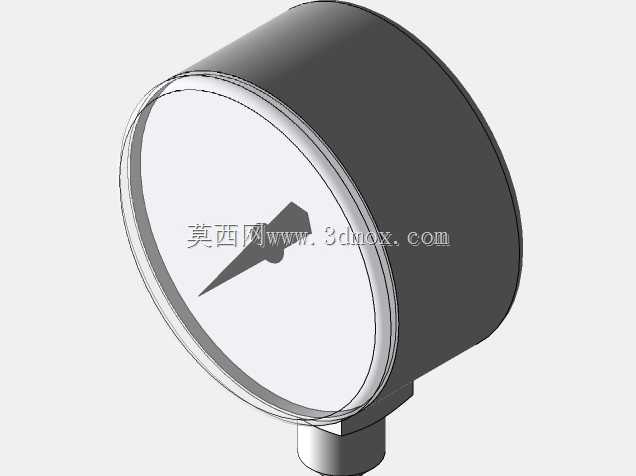

　　容易导致密封件低温硬化失效，对应的密封副结构也做了防冰堵的流道设计，能避免大流量供气时出现的节流冰堵问题，保证连续供气的稳定性。双压力表的表盘做了嵌入式防护设计，表盘外圈有基体延伸出的防护凸边，在车间转运、工位挪动过程中，即使发生轻微的磕碰，也不会直接撞击到压力表的表盘玻璃和内部机芯，能降低现场使用中的仪表损坏率。装置的溢流安全结构集成在基体内部，当输出侧压力超过设定的安全阈值时，溢流阀会自动开启泄压，不会因为下游管路堵塞导致压力持续升高引发安全事故，溢流口的朝向做了定向设计，泄压时的气流不会直接朝向操作人员的操作位置，符合工业用气设备的安全设计规范。从建模的结构还原角度来看，这款装置的各个部件的装配关系完全按照实际产品的装配逻辑搭建，各个连接部位的配合间隙、密封件的安装槽尺寸、旋钮的操作行程都和实物保持一致，不管是用于气路系统的整体装配模拟，还是用于减压装置的结构改进设计参考，都能直接调用，不需要额外调整装配干涉问题，各个部件的拆分也符合实际产品的拆装顺序，能直接用于生成拆装培训的演示动画，或者维修作业的指导素材。
