带吊钩滑轮组机械装配结构设计

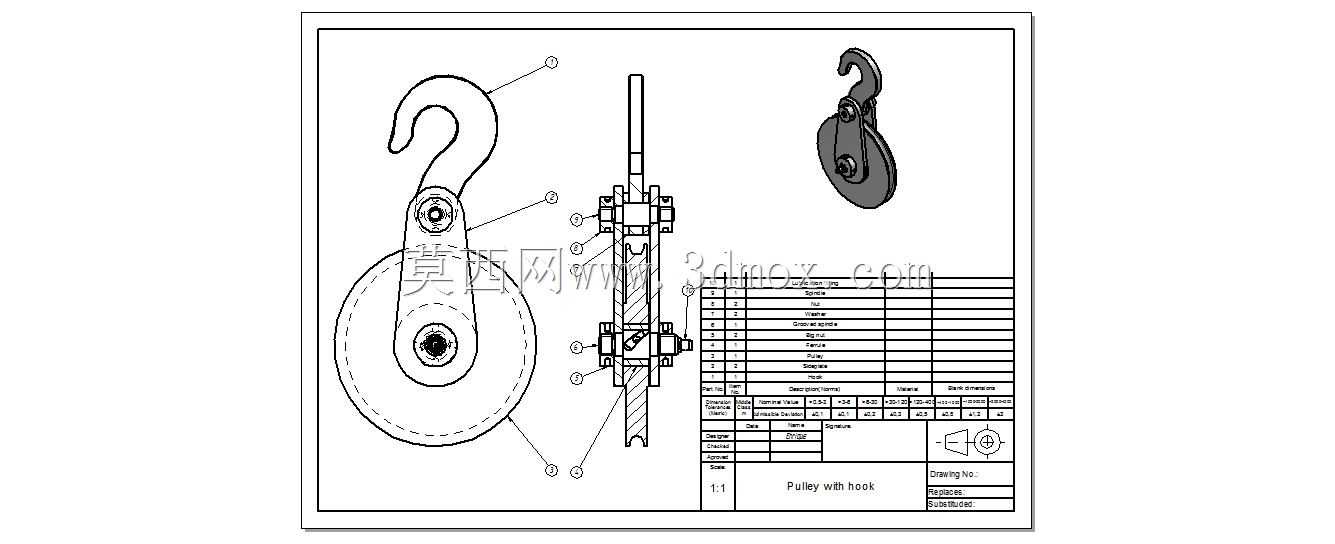

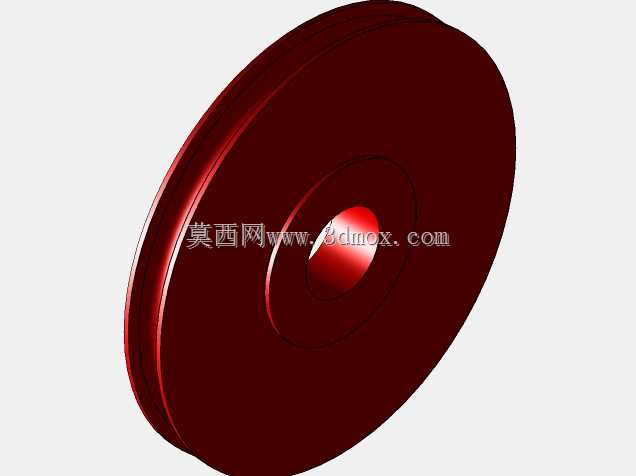

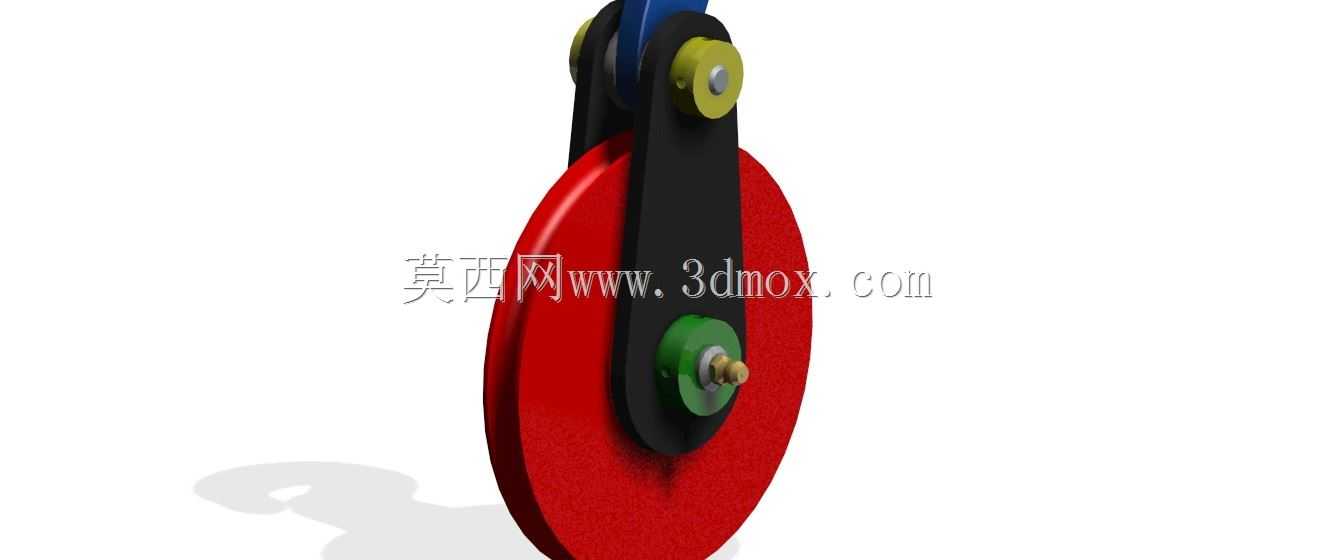

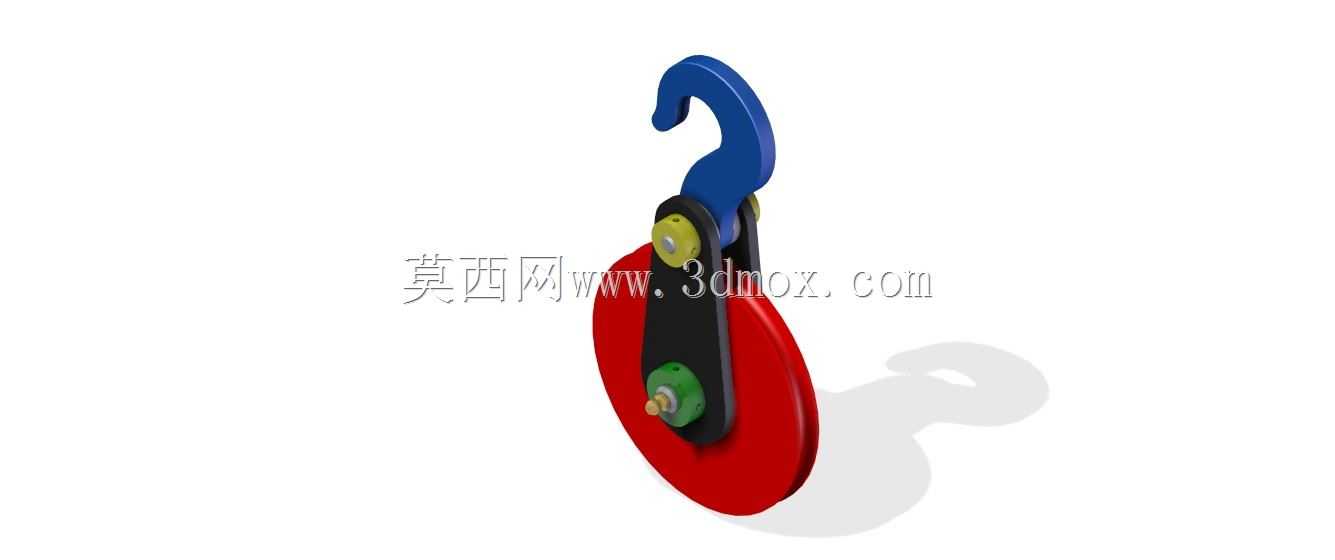

　　在车间物料转运、轻型设备吊装、生产线工位辅助吊运这类常见的作业场景里，带吊钩的滑轮组件是绕不开的核心受力构件，它既可以单独作为手动吊具的核心单元搭配手拉葫芦使用，也能集成到小型起重设备、龙门吊架的走行机构里，承担改变钢索受力方向、降低牵引作用力的核心作用。这套装配结构的设计没有采用冗余的复杂构型，所有零件都围绕受力传递路径做排布，吊钩部分直接与滑轮架的下部挂接位做销轴连接，避免了额外转接件带来的应力集中风险，滑轮本体采用轮缘带圆弧槽的结构，槽型曲率完全适配常规6-10mm直径的起重钢丝绳，能在钢索收放过程中始终保持绳体居中，不会出现跳绳、卡绳的工况问题。从安装边界来看，整套组件的上部预留了标准挂接孔位，

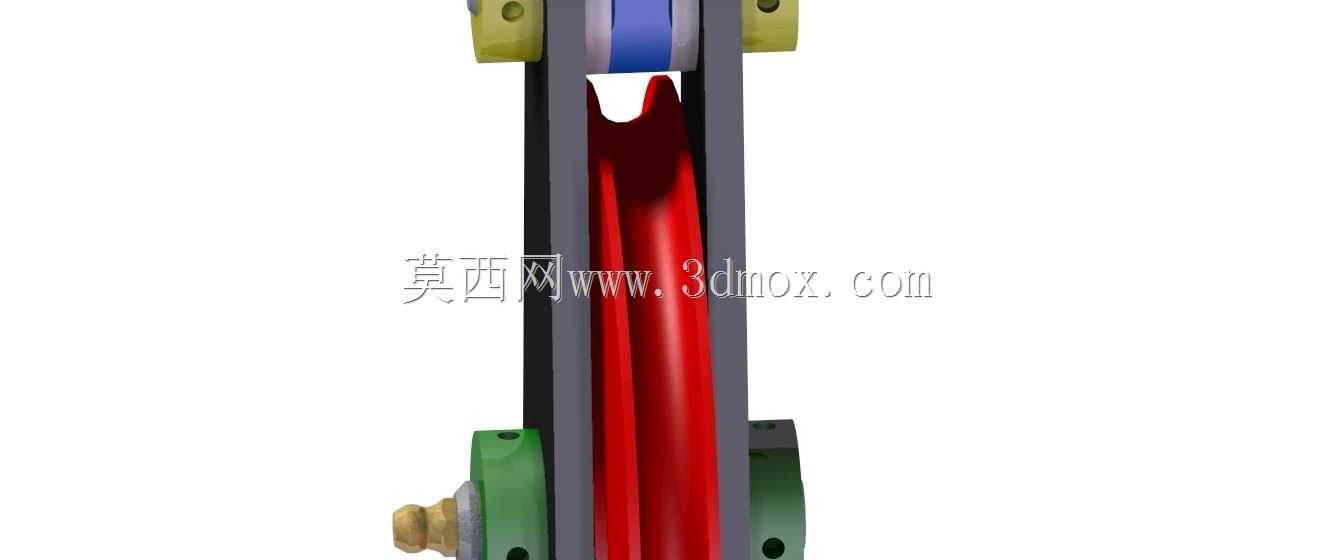

　　可以直接适配车间内常见的工字钢滑车挂点、固定吊点的连接尺寸，不需要额外做转接板加工，下部吊钩的开口尺寸满足常规卸扣、吊装带吊环的挂接需求，作业时不需要额外更换适配吊具就能直接投入使用。设计过程中优先考虑了构件的受力合理性，滑轮架的侧板采用对称式双板结构，滑轮轴两端分别固定在两侧板的镗孔位，轴肩位置做了限位台阶，避免滑轮在受侧向力时出现轴窜动，侧板之间的间隔距离刚好容纳滑轮本体，预留的转动间隙控制在0.5-1mm之间，既不会因为间隙过小出现转动卡滞，也不会因为间隙过大导致钢索嵌入轮侧缝隙。滑轮的轮体内部集成了自润滑衬套，不需要日常频繁加注润滑脂就能保持顺畅转动，在多尘的车间环境下也能长期维持稳定的转动状态，衬套的磨损冗余量设计足够，

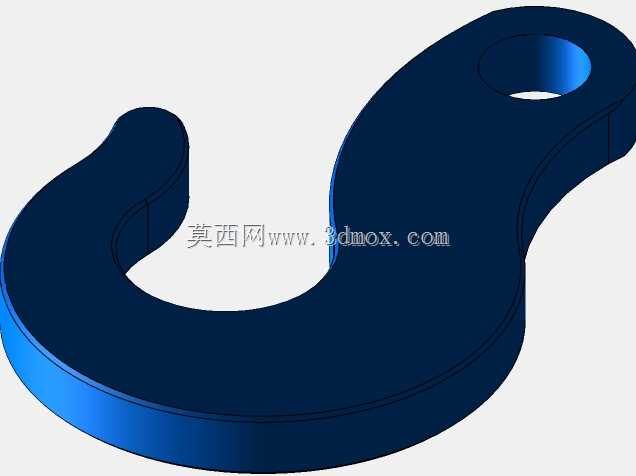

　　常规工况下的使用寿命能匹配整套吊具的报废周期。吊钩部分采用了带防脱卡舌的结构设计，卡舌通过扭簧始终保持闭合状态，能避免吊装过程中吊索从吊钩开口处滑脱，卡舌的开启力度做了适配性调整，单人单手就能按压开启挂入吊索，松开后自动复位锁止，不会给作业人员增加额外的操作负担。整套装配的所有连接销轴都做了端部开口销限位，避免设备运行过程中销轴受振动脱出，每个连接位的配合公差都经过校核，转动副的位置采用间隙配合，固定连接位采用过渡配合，既保证装配过程不需要过度修配就能完成组装，也能保证使用过程中不会出现构件松动。在实际选型适配时，这套结构可以根据额定起重量的需求调整滑轮直径、侧板厚度以及吊钩的截面尺寸，核心的装配逻辑不需要做大幅改动，就能覆盖0.

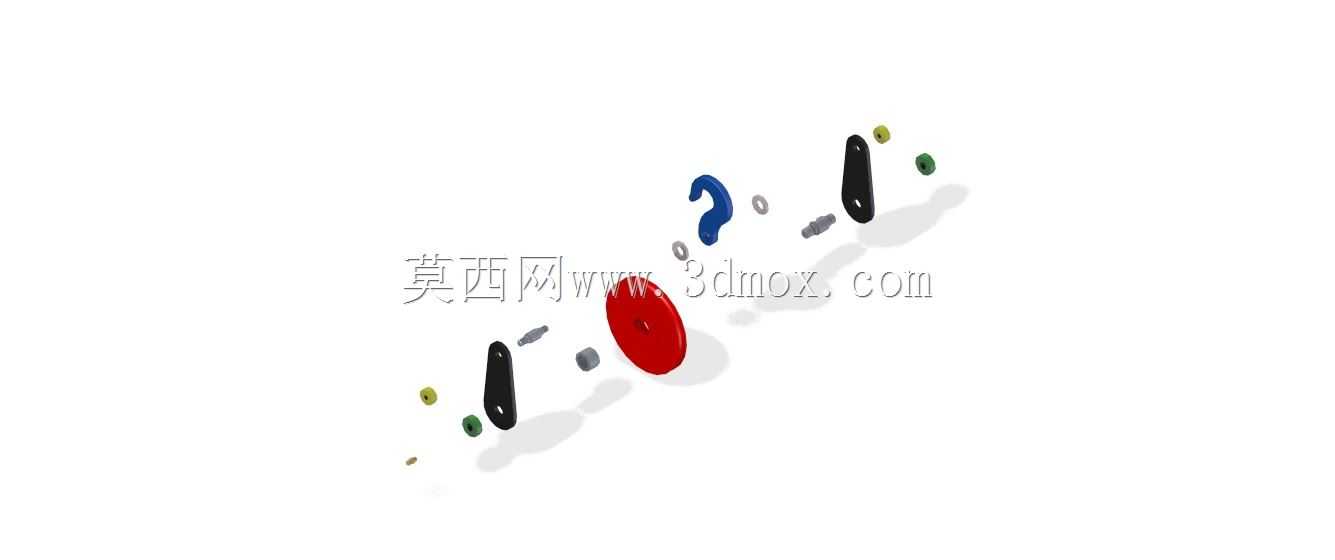

　　5t到3t的轻型吊装需求，不管是作为固定吊点的导向滑轮，还是作为走行小车的承载滑轮，都能通过调整上部挂接结构快速适配。从结构细节来看，滑轮的轮槽深度做了优化，比常规同规格滑轮的槽深多15%，即使钢索在吊装过程中出现小幅偏摆，也不会从轮槽中脱出，轮缘的边缘做了圆弧倒角处理，不会在钢索偏摆时切割绳体的钢丝，能有效延长起重钢丝绳的使用寿命。滑轮架的上部挂接位做了加强筋结构，在不增加整体板材厚度的前提下提升了挂接位置的抗拉伸、抗弯曲强度，避免长期受载后挂点出现变形开裂。整套结构没有采用一体化铸造的滑轮架，而是采用板材切割加工的双板结构，加工难度更低，后期如果某一块侧板出现磕碰损伤，可以单独更换配件，不需要整体报废整个滑轮组件，维护成本更低。在装配逻辑上，所有零件都遵循从内到外的装配顺序，先将衬套压入滑轮内孔，再把滑轮装入两侧板之间，穿入滑轮轴后锁好端部限位件，之后再装配下部的吊钩组件与防脱结构，整个装配过程不需要特殊工装，普通的机修班组用常规工具就能完成组装与后期的拆解维护。针对不同的使用场景，这套结构还可以在滑轮架侧面预留的安装位加装防脱护罩，避免钢索跳绳的同时，也能防止外界的杂物卷入滑轮与钢索的啮合位置，在扬尘较大的砂石料场、建材加工车间这类场景使用时，护罩能大幅降低杂物卡滞的概率。
