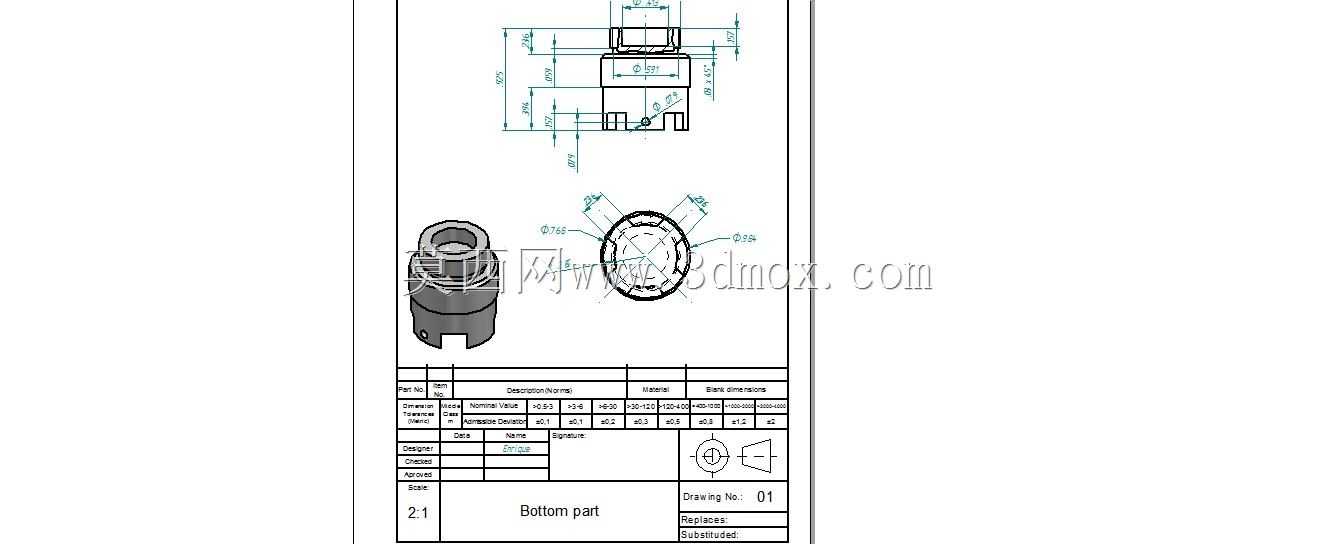

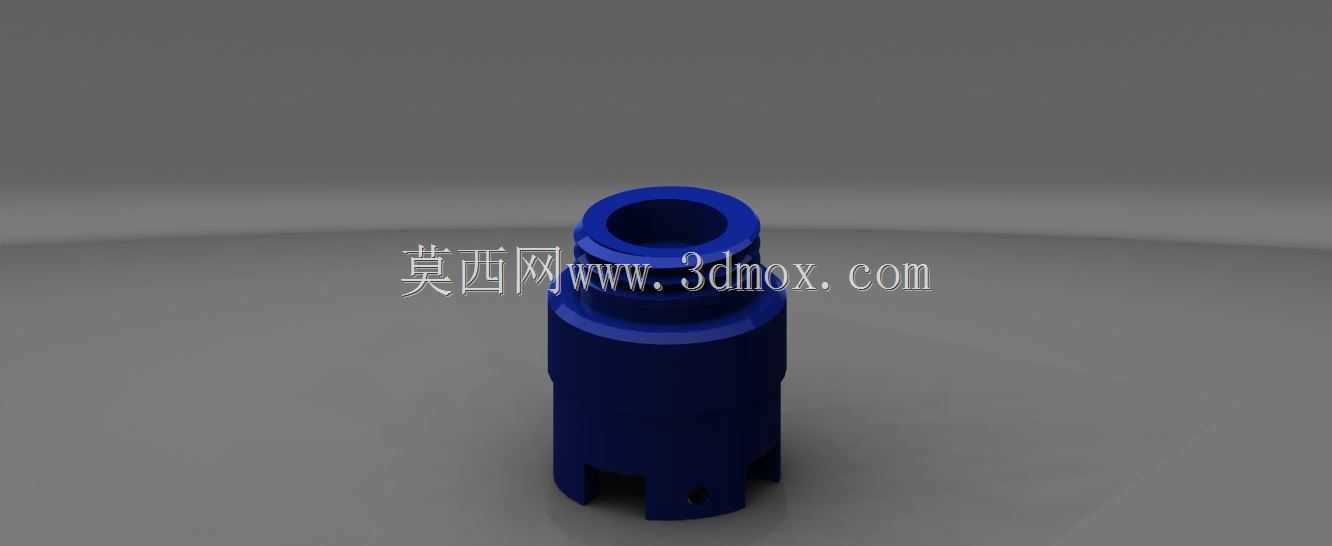

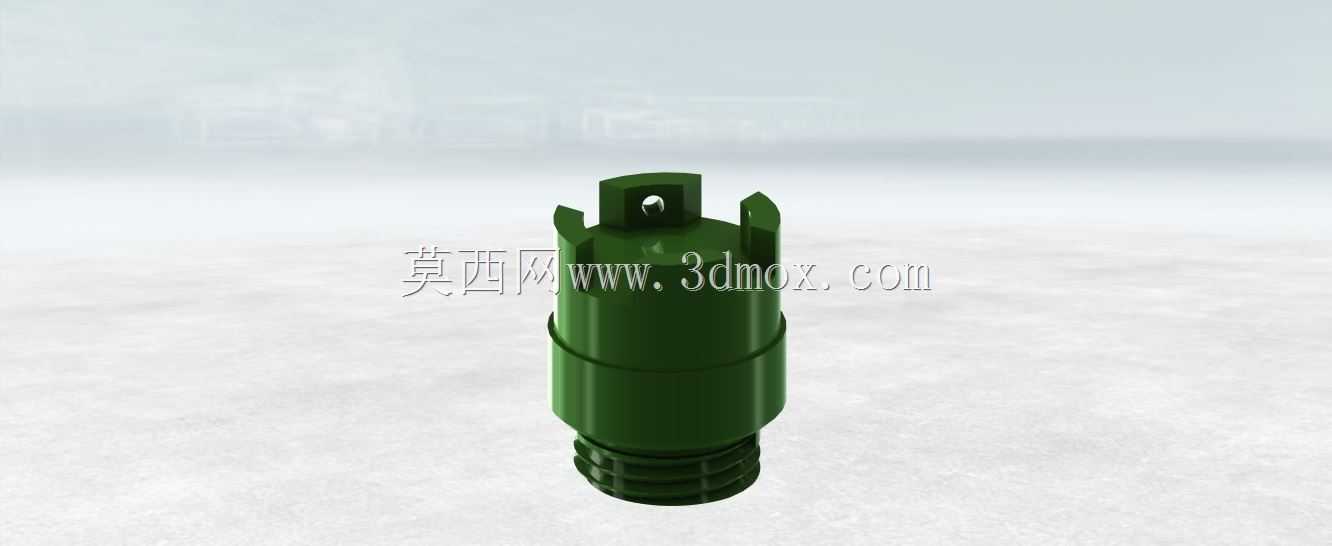

手电筒底部车床加工结构件设计

　　日常手持照明设备的尾部结构，往往是决定整机握持稳定性、电池仓密封可靠性的核心部件，这款手电筒底部结构件，正是针对手持强光手电的尾部装配需求设计，全部加工工序可在普通卧式车床上完成，无需额外定制复杂工装，适配中小批量五金加工车间的生产条件。从结构功能来看，该零件承担三重核心作用：首先是作为电池仓的尾部端盖，通过M16的螺纹结构与筒身实现旋合连接，螺纹段的轴向长度经过匹配计算，既保证旋合后足够的连接强度，避免日常使用中受震动出现松脱，又不会因旋合行程过长造成拆装不便；其次是作为尾部的受力承载面，零件外轮廓设置的六处均匀分布的平面结构，可配合扳手实现大扭矩拧紧，同时日常放置时平面结构也能减少手电滚动滑落的概率，适配工作台、

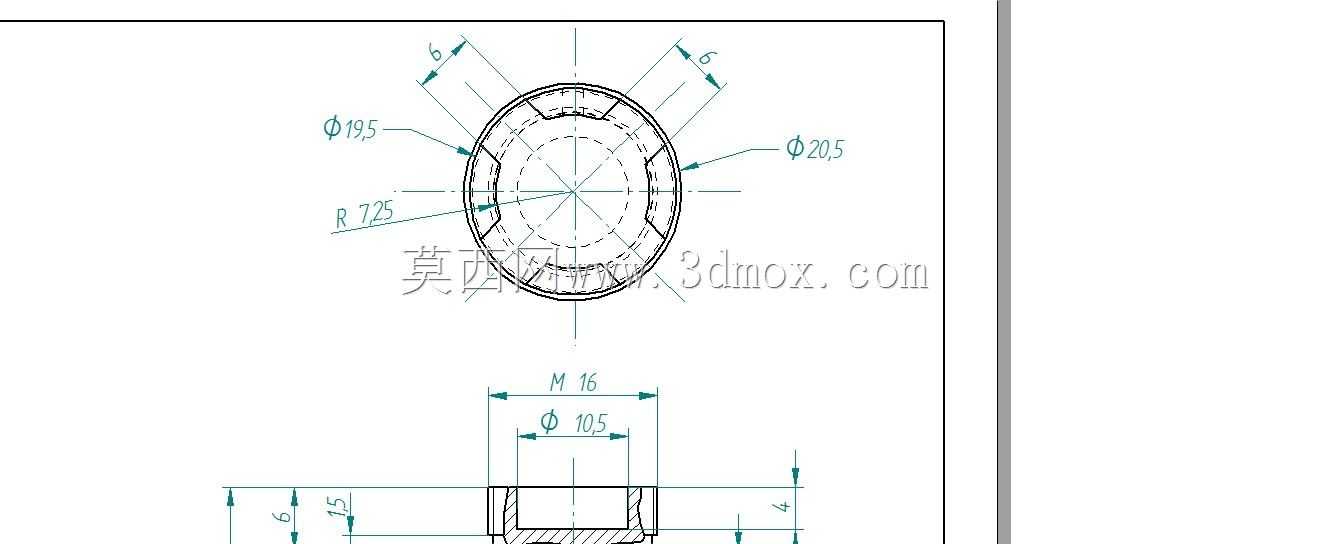

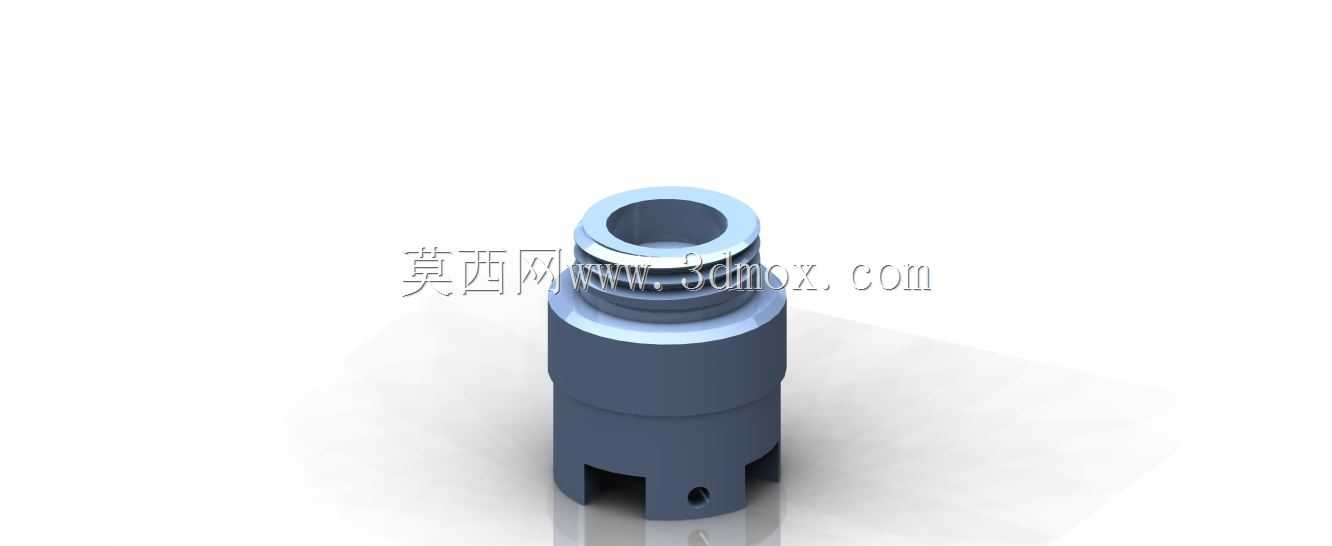

　　户外岩石等不同放置场景；第三是作为尾部的接触导通结构，内孔φ10.5的尺寸刚好适配常规18650规格锂电池的尾部接触空间，端部4mm的壁厚可保证尾部弹簧安装后的支撑强度，避免受挤压出现变形导致接触不良。设计阶段优先考虑了车削加工的工艺合理性，外圆φ19.5的尺寸与常规手电筒身的外径保持一致，旋合后不会出现台阶突兀的问题，R7.25的外圆弧过渡既优化了握持时的边角触感，避免锐边割手，也能在车削时通过圆弧刀一次走刀成型，减少后续打磨工序。外圆上六处均匀分布的6mm宽度平面，加工时可通过三爪卡盘配合分度头完成分次车削，无需使用铣床设备，对于仅配置车床的小型加工车间十分友好，有效降低了生产的设备门槛。尺寸链的匹配上，零件总厚度15mm，

　　其中螺纹段的有效旋合长度控制在8mm，剩余的7mm厚度作为尾部的握持受力段，既保证了端盖的整体结构强度，在1.5米高度自由跌落至水泥地面时不会出现开裂变形，又尽可能控制了零件重量，符合手持照明设备轻量化的设计需求。φ20.5的外圆台阶尺寸，是为了匹配筒身尾部的密封圈安装槽设计，装配时台阶面可压紧O型密封圈，实现IPX6级别的防水能力，满足户外雨天、潮湿环境下的使用要求。从实际应用场景出发，该结构件可适配绝大多数采用M16螺纹连接的筒身配件，无论是家用应急手电、户外露营强光手电，还是工业检修用的防爆手电尾部，都可以通过微调表面处理工艺实现通用，比如做硬质阳极氧化处理可提升耐磨耐腐蚀性能，做滚花处理可提升手动旋拧的摩擦力，

　　基础结构尺寸无需改动即可适配不同定位的产品需求。建模过程中严格遵循车削加工的退刀要求，所有内孔与外圆的衔接处都设置了合理的退刀槽尺寸，避免车刀加工时出现撞刀问题，同时所有锐边都做了0.2mm的倒角处理，既去除加工毛刺，也避免装配时割伤密封圈、划伤操作人员手部。零件的形位公差控制上，外圆与内孔的同轴度控制在0.05mm以内，保证旋合后与筒身的同轴度，不会出现偏心歪斜的问题，端面与轴线的垂直度控制在0.03mm以内，保证电池接触时的受力均匀，避免出现接触断点导致的照明闪烁问题。
