卡入式长条形台面拉把手结构设计

　　日常在各类工业机柜、操作台台面、嵌入式设备舱的结构设计中，这类卡入式拉盖是很容易被忽略但直接影响操作体验的小部件，很多新手工程师在做结构选型时往往只关注外露把手的握持感，却忽略了暗装式拉盖在台面平整性、防磕碰、清洁维护上的优势。从实际应用场景来看，这类卡入式拉盖多用于需要保持操作面整体平整的设备台面上，比如实验室操作台的内嵌储物舱盖板、工业控制柜的嵌入式检修口、自动化生产线旁的工具储物槽盖板，还有一些需要频繁开合但平时要保持台面无突出物的工位，外露式的凸起把手很容易在操作人员走动、搬运物料时发生勾挂，甚至剐蹭工装或工件表面，而这种卡入式的拉盖在闭合状态下和台面基本齐平，不会形成突出的干涉点，能大幅降低现场操作的安全隐患。

　　从功能特性上看，这款拉盖采用卡入式的安装逻辑，不需要额外的螺丝紧固件，安装时直接在台面或盖板上开出对应尺寸的矩形安装孔，将拉盖整体从正面压入安装位，依靠侧边的弹性卡爪就能和安装孔的内壁卡紧固定，安装效率比螺丝固定的款式高很多，后期如果需要拆卸维护，只需要从内侧顶出卡爪就能整体取下，不需要在台面上预留螺丝沉孔，也避免了螺丝孔位积灰、藏污纳垢的问题，在食品加工、洁净车间这类对卫生要求较高的场景下，这种无外露螺丝的结构更便于日常清洁擦拭，不会有清洁死角。拉盖本身的握持区域做了内凹的抠手位，不需要额外加装拉手，操作人员只需要将手指伸入内凹区域就能向上施力掀开盖板，抠手位的边缘做了圆弧过渡处理，不会在施力时划伤手指，长期使用也不会因为边缘锋利造成操作损伤。

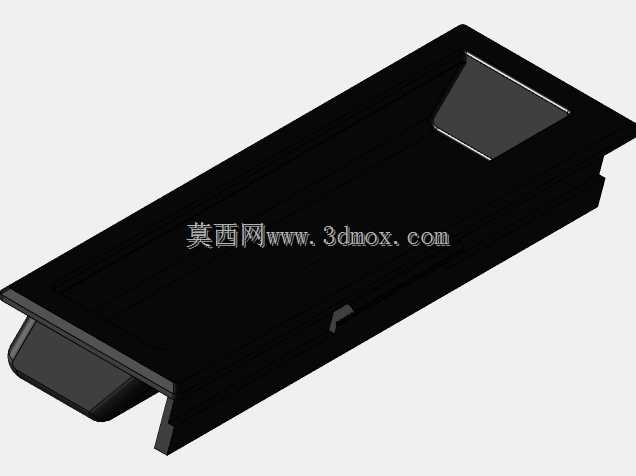

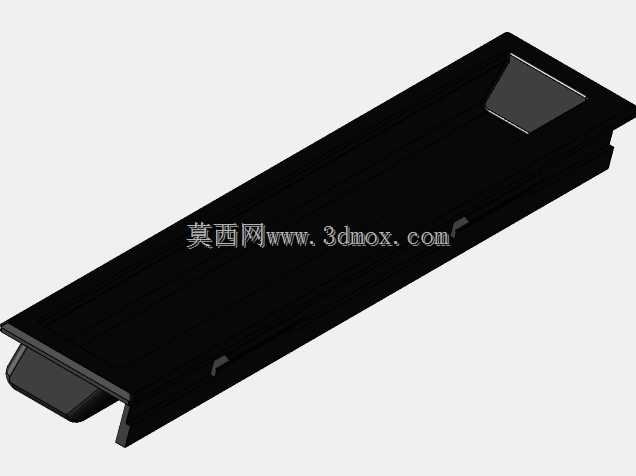

　　在设计思路上，这款拉盖采用了长条形的整体结构，主体部分做了等厚度的加强筋布局，在保证整体结构强度的前提下尽可能降低零件的壁厚，减少注塑成型时的缩痕风险，同时长条形的结构能分散开合时的受力点，相比小尺寸的圆形抠手，长条形拉盖可以适应不同操作人员的施力习惯，不管是从拉盖的左端、中端还是右端施力，都能顺利掀开盖板，不会出现单侧卡滞的问题。拉盖和安装位配合的侧边做了微小的拔模斜度，既方便安装时的导向导入，也能在卡入后和安装孔的内壁形成均匀的贴合面，不会出现安装后松动、晃动的异响问题。拉盖尾部的限位结构做了加厚处理，当盖板掀开到最大角度时，限位结构会和台面的背面抵接，限制最大开合角度，避免掀开角度过大导致拉盖和台面发生碰撞，也能防止盖板过度翻转后和台面上的其他部件发生干涉。

　　从安装边界的尺寸逻辑来看，这类长条形卡入拉盖的安装孔需要严格匹配拉盖的外形轮廓，安装孔的长度方向公差建议控制在±0.2mm以内，宽度方向公差控制在±0.15mm，孔位的边缘需要做去毛刺处理，避免毛刺刮伤拉盖侧边的弹性卡爪，影响卡接的牢固度。安装板的厚度需要和拉盖的卡接行程匹配，一般适配1mm到2.5mm厚度的板材，不管是冷轧钢板台面、密度板操作台还是亚克力盖板，只要板材厚度在适配范围内，都能通过卡爪的弹性变形实现牢固卡接，不需要额外调整结构。拉盖闭合后，上表面和台面的高度差控制在0.5mm以内，既不会因为突出台面形成勾挂点，也不会因为凹陷过深导致积灰，日常擦拭台面时抹布可以顺利滑过拉盖表面，不会被台阶勾住。在实际选型时，需要根据盖板的整体重量选择对应长度的拉盖，长度越长的拉盖能承受的掀开力越大，对于重量较大的金属盖板，可以适当选择更长尺寸的拉盖，避免施力时拉盖发生变形，长期使用下也能保证卡接结构的可靠性，不会因为频繁开合出现卡爪断裂、松动脱落的问题。另外在三维建模过程中，需要重点关注卡爪的弹性变形量，模拟安装时的压入力和卡入后的抱紧力，确保安装时不需要过大的压入力就能顺利装配，同时卡入后能提供足够的抱紧力，不会因为日常的轻微触碰就出现弹起、松动的问题，抠手位的内凹深度需要保证成年人的手指能顺利伸入，一般内凹深度控制在15mm左右就能满足大部分操作场景的需求，过浅会导致手指无法有效施力，过深则会增加零件的整体高度，占用台面下方的安装空间。
