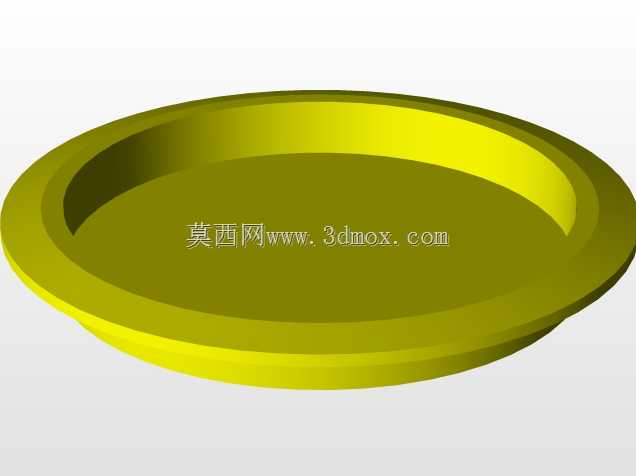

钣金嵌入式卡扣式密封堵头结构设计

　　这类钣金堵头多用于各类电控柜、设备箱体、钣金壳体的工艺孔封堵场景，在设备加工环节，钣金壳体上往往会预留走线孔、工艺定位孔、后续改装预留孔，当这些孔洞无需穿线或安装其他部件时，就需要用这类堵头完成封堵，避免粉尘、水汽、切削残留、虫蚁进入箱体内部，同时也能覆盖孔洞的锐边，避免后续装配、运维过程中划伤线缆或操作人员。从结构设计逻辑来看，这款堵头采用一体折弯的卡扣式结构，没有额外的紧固件或粘接工序，安装时仅需对准孔洞按压即可完成固定，卡扣边缘的回弹结构会牢牢卡在钣金壁的内侧，不会因为设备运行的振动、温度变化导致的形变出现松脱掉落。

　　从尺寸边界来看，图纸标注的D尺寸对应待封堵孔洞的外径适配范围，d1、d2为堵头内侧的容纳尺寸，可适配不同厚度的钣金壁，H尺寸为堵头安装后突出钣金表面的高度，在设计时需要充分考虑安装后的空间干涉问题，比如堵头安装位置周边是否有运动部件、是否会影响门板或盖板的闭合，这类卡扣式堵头的突出量通常控制在较小范围，不会额外占用过多的箱体外部空间。设计过程中需要重点关注卡扣的折弯角度与回弹量，钣金材质通常选用冷轧钢板或者不锈钢板材，折弯时的R角需要匹配板材厚度，避免折弯处出现应力集中导致断裂，同时卡扣的卡接量需要控制在合理范围，卡接过大会导致安装时按压力度过大，现场装配效率低，卡接过小则会导致固定力不足，容易出现松脱。

　　在实际应用场景中，这类堵头还会根据使用环境调整表面处理工艺，比如户外使用的设备会选用镀锌或者喷塑处理的堵头，提升耐锈蚀能力，食品加工设备上使用的堵头则会选用304不锈钢材质，满足卫生级要求，部分有密封要求的场景还会在堵头与钣金接触面增加橡胶密封圈，进一步提升防护等级，可达到IP54以上的防尘防水要求。不同于传统的塑料堵头，金属钣金堵头的耐温范围更广，在高温烘烤设备、低温冷链设备上都能稳定使用，不会因为温度 extremes出现老化脆裂的问题，同时金属材质的抗冲击能力更强，在设备运输、现场磕碰的情况下不容易出现破损。

　　建模过程中需要重点还原折弯处的工艺特征，不能直接做直角折弯，需要预留对应板材厚度的折弯R角，同时要考虑钣金展开后的下料尺寸，卡扣位置的切口需要精准，避免折弯后出现尺寸偏差导致无法适配对应孔洞，安装导向的斜边角度需要做合理设计，通常导向角度控制在30度到45度之间，既可以保证安装时的导向顺畅，也能保证卡接后的抱紧力。在做装配验证时，需要模拟不同厚度钣金的安装情况，确认在适配的钣金厚度范围内，卡扣都能有效卡紧，不会出现过松或者无法按压到位的情况，同时还要验证堵头安装后的平面度，避免出现倾斜导致的密封间隙。
