粉末涂装生产线车间布局三维设计

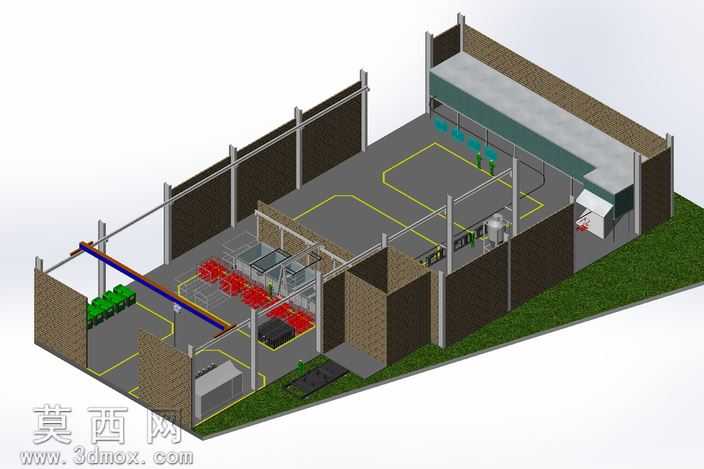

本作品为粉末涂装生产车间的整体布局三维建模设计，依托三维建模软件完成全场景1:1比例搭建，完整还原了粉末涂装作业全流程的车间空间规划。建模过程中首先对车间围护结构进行搭建，精准还原了厂房墙体、立柱、外围绿化边界的基础结构，为后续产线排布划定准确的空间边界。材质渲染层面，针对不同区域的功能属性匹配对应材质：厂房墙体采用哑光水泥材质模拟真实工业厂房墙面质感，地面采用深灰色环氧地坪材质并绘制黄色区域标识线划分不同作业功能区，产线设备分别匹配金属机架、红色工位器具、绿色待加工工件承载区、涂装室保温围护板材等对应材质，悬挂输送轨道采用金属烤漆材质还原真实吊具轨道的质感，整体渲染效果写实清晰，可直观呈现车间建成后的实际视觉效果。结构设计上，完整规划了粉末涂装线的全流程作业区域：包含待处理工件上料区、前处理作业区、粉末喷涂作业室、固化烘干通道、成品冷却下料区，同时配套规划了工件暂存区、人员操作通道、物料周转通道、辅助设备放置区，悬挂输送轨道贯穿全产线形成闭环流转路径，避免工件流转过程中的交叉折返。设计思路围绕粉末涂装作业的工艺动线展开，严格遵循涂装作业的流程顺序排布各功能工位，确保工件从上料至下料的流转路径顺畅无阻碍，同时预留足够的设备操作空间与人员巡检通道，兼顾生产作业效率与日常运维的便利性，整体布局充分考虑了粉末涂装作业的环保隔离需求，将喷涂作业区域与其他作业区域做物理隔断，减少粉末扩散对其他区域的影响，可作为粉末涂装车间规划、产线方案汇报、施工前期布局参考的直观三维展示载体，帮助相关人员快速理解车间整体规划逻辑与产线排布逻辑。
