曲面结构螺钉定位固定件

　　这款螺钉固定件在小型装配工装、电子设备内部紧固工位、轻工生产线的定位治具中都有广泛适配场景，很多需要频繁拆装、对螺钉定位精度有要求的工位，都会用到这类结构的固定件来避免螺钉偏斜、滑牙，同时提升装配效率。从实际使用场景来看，它不需要额外的辅助定位工装，自身的曲面型腔可以直接卡入待固定的螺钉头部，配合安装基座的限位槽，就能实现螺钉的预定位，在自动化锁螺丝工位上，这类固定件还能作为螺丝供料轨道末端的定位止挡，保证螺丝在被电批吸附前始终保持垂直姿态，不会因为轨道震动出现歪斜、卡料的问题。

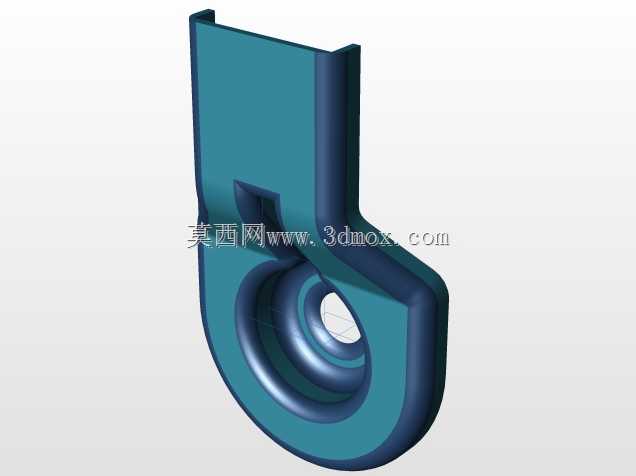

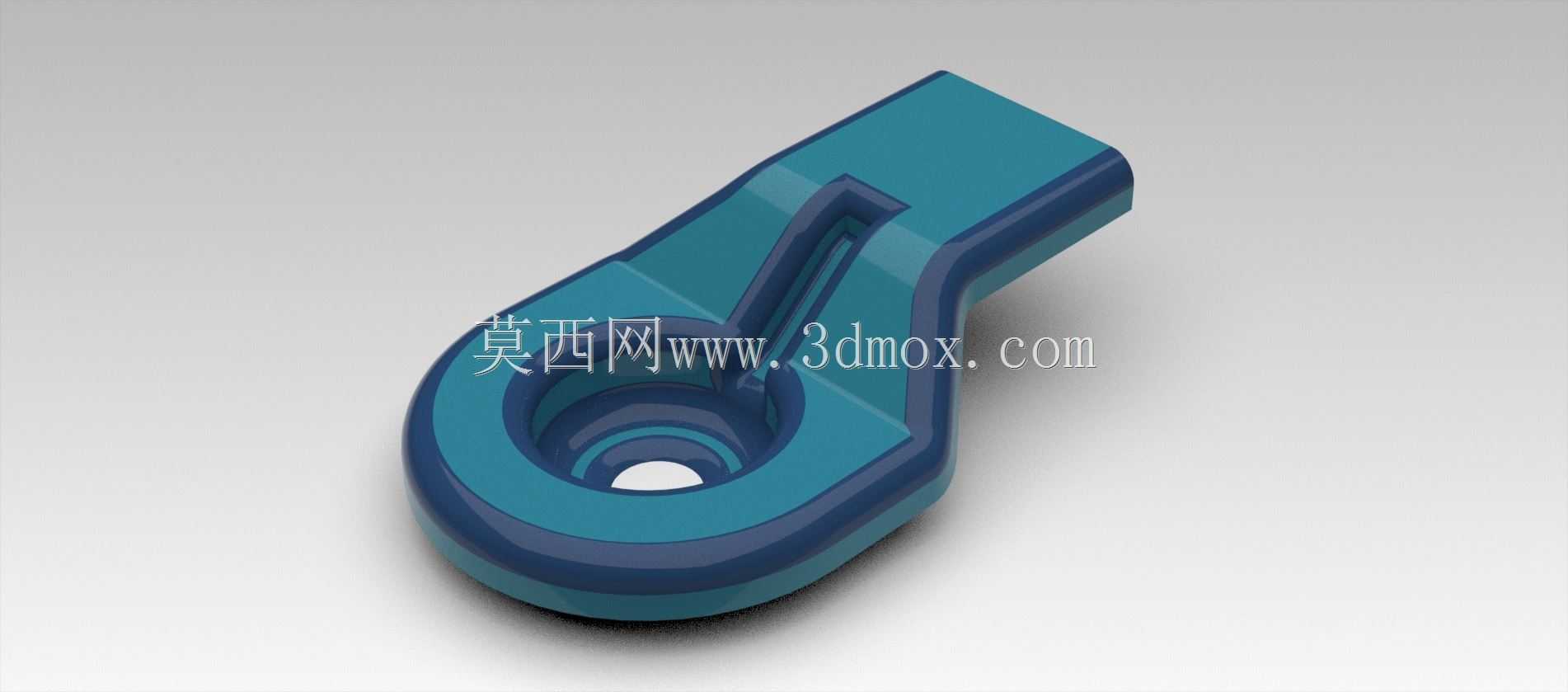

　　从功能特性上看，这款固定件采用一体化曲面成型结构，没有拼接缝隙，长期受螺钉压合、反复拆装的作用力下不会出现开裂变形，头部的环形沉槽可以适配不同头型的机螺钉、自攻螺钉，槽内的阶梯结构能对螺钉的沉入深度做硬限位，避免锁附过深压伤工件表面，侧边的延伸柄结构是安装定位端，上面预留的安装贴合面可以直接通过螺栓或者粘接方式固定在治具基板上，不需要额外加工复杂的安装槽位。和传统的直板型螺钉固定座相比，这款曲面结构的固定件和螺钉头部的接触面积更大，锁附过程中受力更均匀，不会出现局部应力集中导致的固定件崩边问题，同时曲面过渡的结构在清理工位杂物时更方便，不容易积攒螺丝碎屑、灰尘，日常维护只需要用压缩空气吹扫即可，不需要拆解清理。

　　设计思路上，这款零件采用曲面连续过渡的构型，首先是从受力传导的角度出发，螺钉锁附时的轴向力会沿着环形沉槽的曲面均匀分散到整个零件本体，再通过延伸柄传递到安装基座，避免局部应力集中导致的零件疲劳损坏；其次是从安装适配性考虑，不规则的延伸柄结构自带防呆属性，安装时不会出现装反、装错角度的问题，工人装配时不需要对照标识就能快速对位，降低装配失误率。整个零件的壁厚做了等厚优化，不管是采用机加工还是注塑成型工艺生产，都不会出现壁厚不均导致的变形、缩痕问题，曲面连接处的圆角全部做了R0.5以上的过渡，没有尖锐棱角，既避免了应力集中，也不会在装配过程中划伤操作人员的手部。

　　从外形尺寸与安装边界来看，这款固定件的整体长度控制在常规小型治具配件的适配范围内，环形沉槽的中心到安装柄末端的距离符合多数自动化锁螺丝工位的定位间距要求，安装时需要预留的空间边界比零件本体外轮廓单边大2mm即可，不需要额外预留操作空间，因为整个零件的外轮廓没有突出的卡扣、凸台结构，相邻安装的其他治具零件不会和它产生干涉。沉槽的深度适配常用的M3到M5规格螺钉的头部高度，不需要额外加垫片就能实现螺钉头部完全沉入，不会突出零件表面影响后续工位的工件流转。安装贴合面的平面度控制在0.1mm以内，固定在基板上后不会出现倾斜，保证螺钉定位的垂直度误差在0.05mm以内，完全满足自动化锁螺丝的精度要求，不会出现电批批头和螺钉头对位偏差导致的滑牙问题。

　　在实际产线应用中，这类固定件的更换成本很低，因为结构简单没有易损件，正常使用情况下的寿命可以达到百万次锁附循环，只有在长期受异常侧向力撞击的时候才会出现损坏，更换时只需要松开安装柄的固定螺栓就能快速替换，不需要重新调整整个工位的定位参数，大幅降低产线停机维护的时间。另外这款固定件的曲面结构在做表面处理的时候也更有优势，不管是阳极氧化、发黑还是喷塑处理，曲面的挂漆、挂膜均匀性比直角结构更好，表面处理层的附着力更强，长期在有少量切削液、油污的工位使用也不会出现锈蚀、表面层脱落的问题。
