多工位旋钮收纳定位塑料托盘结构

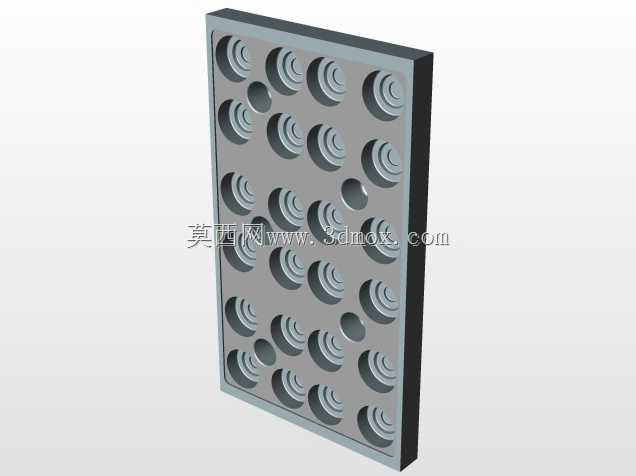

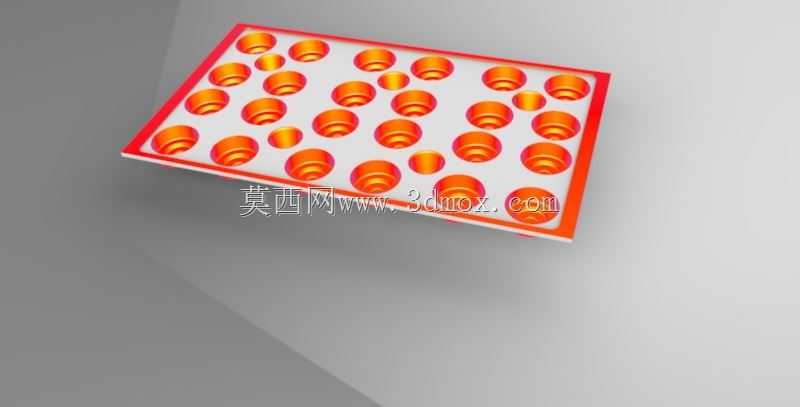

　　这款塑料托盘主要面向电子装配、小家电组装生产线的旋钮类零件周转与工序定位场景，在旋钮类零件的注塑出料、丝印标识、装配预装、成品转运全流程中，承担零件的有序承载、防磕碰定位、快速取放的核心作用，替代传统的通用周转箱散放模式，避免旋钮类零件表面刮花、定位柱碰伤、不同规格零件混料的常见生产问题。从结构设计逻辑来看，托盘整体采用矩形平板基底加阵列式定位沉槽的结构形式，沉槽的排布密度经过反复核算，在保证单个旋钮放置空间充足、取放时手指操作余量足够的前提下，最大化单托盘的承载容量，同时沉槽的深度根据旋钮的主体高度做匹配设计，确保旋钮放入后顶部不超出托盘上表面，满足多层堆叠周转的使用需求，堆叠时上层托盘的下表面可完全贴合下层托盘的上沿，

　　不会挤压到槽内放置的旋钮零件。每个定位沉槽的内壁做了微小的拔模斜度设计，既适配注塑生产的脱模需求，也能让不同尺寸公差范围内的旋钮都能顺畅放入槽内，不会出现卡滞或者放不进的情况，沉槽底部做了微小的圆角过渡，避免应力集中导致托盘受外力冲击时槽位开裂，同时也减少旋钮放入时的硬接触磕碰。托盘的四周边缘做了加厚的围边设计，提升整体的结构刚性，在周转搬运过程中即使受到侧向的挤压，也不会出现整体变形导致槽位错位、零件脱落的问题，围边的高度经过匹配设计，刚好在多层堆叠时起到定位止口的作用，堆叠后不会出现横向滑移。在实际生产线使用中，这类托盘可以直接适配生产线旁的物料架层板尺寸，也能匹配常规的周转车层距，不需要额外定制适配的载具，

　　工人在工位上取放旋钮时，不需要逐个核对零件位置，阵列排布的槽位可以实现盲取操作，大幅提升装配时的取件效率，同时每个槽位对应一个旋钮，也能快速清点单盘的零件数量，方便物料员的盘点与补料。设计过程中，槽位的间距经过多次模拟验证，既要保证相邻两个旋钮放入后不会互相接触摩擦，也要给工人的手指留出足够的操作空间，避免取放一个旋钮时碰到相邻槽位的零件，同时槽位的排布避开了托盘的注塑浇口位置，避免浇口残留的凸起影响零件放置的平整度。托盘的整体厚度根据承载的旋钮单重做了匹配，常规的家电旋钮单重多在5g到20g之间，单盘满载的重量控制在人工搬运的合理负重范围内，不需要借助辅助搬运工具，适配生产线边的人工物料流转需求。另外，

　　沉槽的底部没有做完全封闭的设计，预留了微小的透气间隙，避免旋钮放入后槽内形成密闭空腔，导致零件被气压吸附在槽内难以取出，同时透气间隙也能在清洗托盘时快速排出槽内的积水，不会残留污渍。在安装边界方面，这款托盘的外部尺寸完全适配行业通用的标准周转箱内尺寸，可以直接放入标准周转箱内进行跨车间转运，不需要额外的固定结构，托盘的底面做了细密的防滑筋条，放置在光滑的工作台面时不会出现滑移，避免工人操作时托盘移位影响取件效率。这类定位托盘除了用于生产环节的周转，也可以用于旋钮类零件的成品出厂包装内托，直接替换纸质内托，具备更好的防潮、防磕碰性能，可重复周转使用，长期使用的成本远低于一次性纸质包装。
